RTA 167-69283Nm Llave dinamométrica hidráulica de accionamiento cuadrado

La serie Baier RTA es una gama de llaves dinamométricas hidráulicas con accionamiento cuadrado para apretar y aflojar de forma controlada conexiones atornilladas industriales. Diez modelos cubren 167–69,283 N·m, con cuadros de mando específicos del modelo de 3/4 a 2 1/2 pulgadas y rangos de pernos listados en el catálogo de M16 a M150. La serie funciona a hasta 700 bar/10 000 psi y proporciona una precisión de par de ±3 %. Se requiere una bomba hidráulica y un sistema de manguera compatibles y no están incluidos.

Modelo:	RTA02 RTA05 RTA08 RTA11 RTA16 RTA20 RTA28 RTA36 RTA50 RTA70
Estado de Disponibilidad:



Preguntar Añadir al carrito Exportación PDF

Modelo:
Serie RTA
Marca del producto:
Baier
Código De Producto:
RTA

DESCRIPCIÓN GENERAL

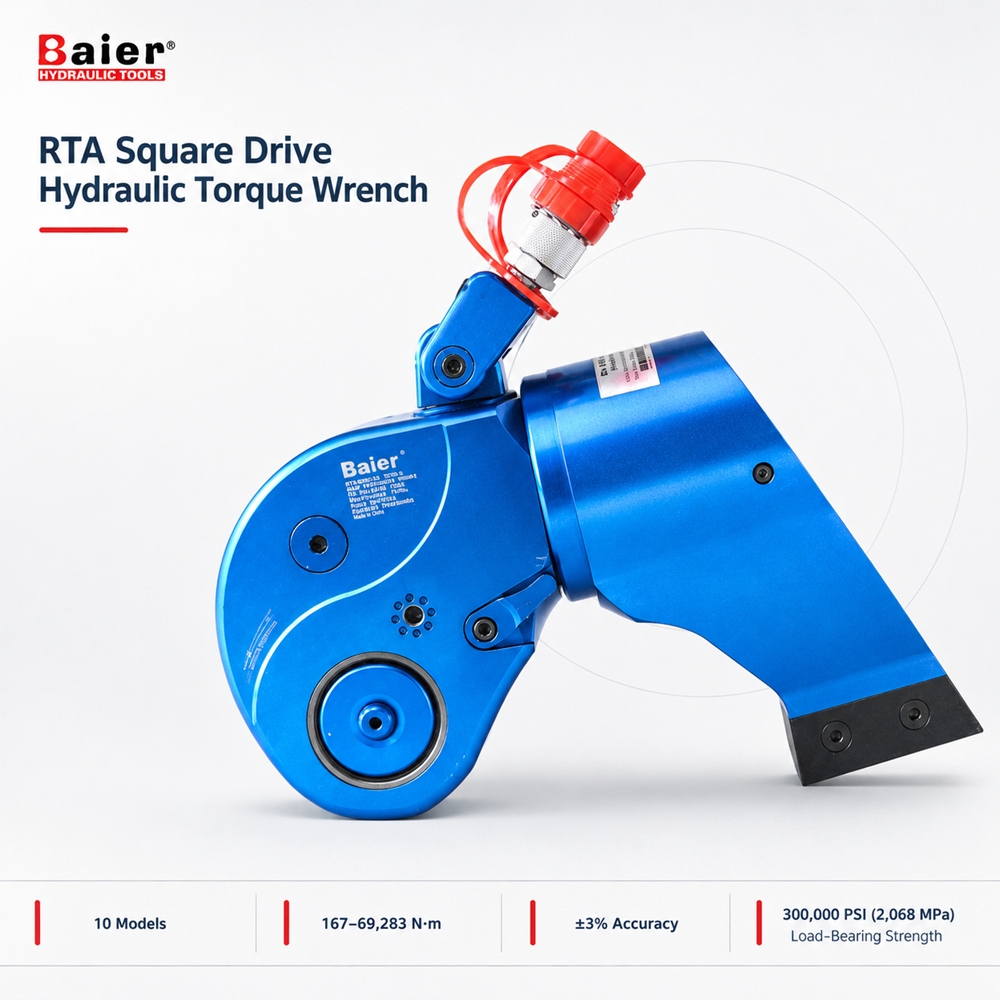

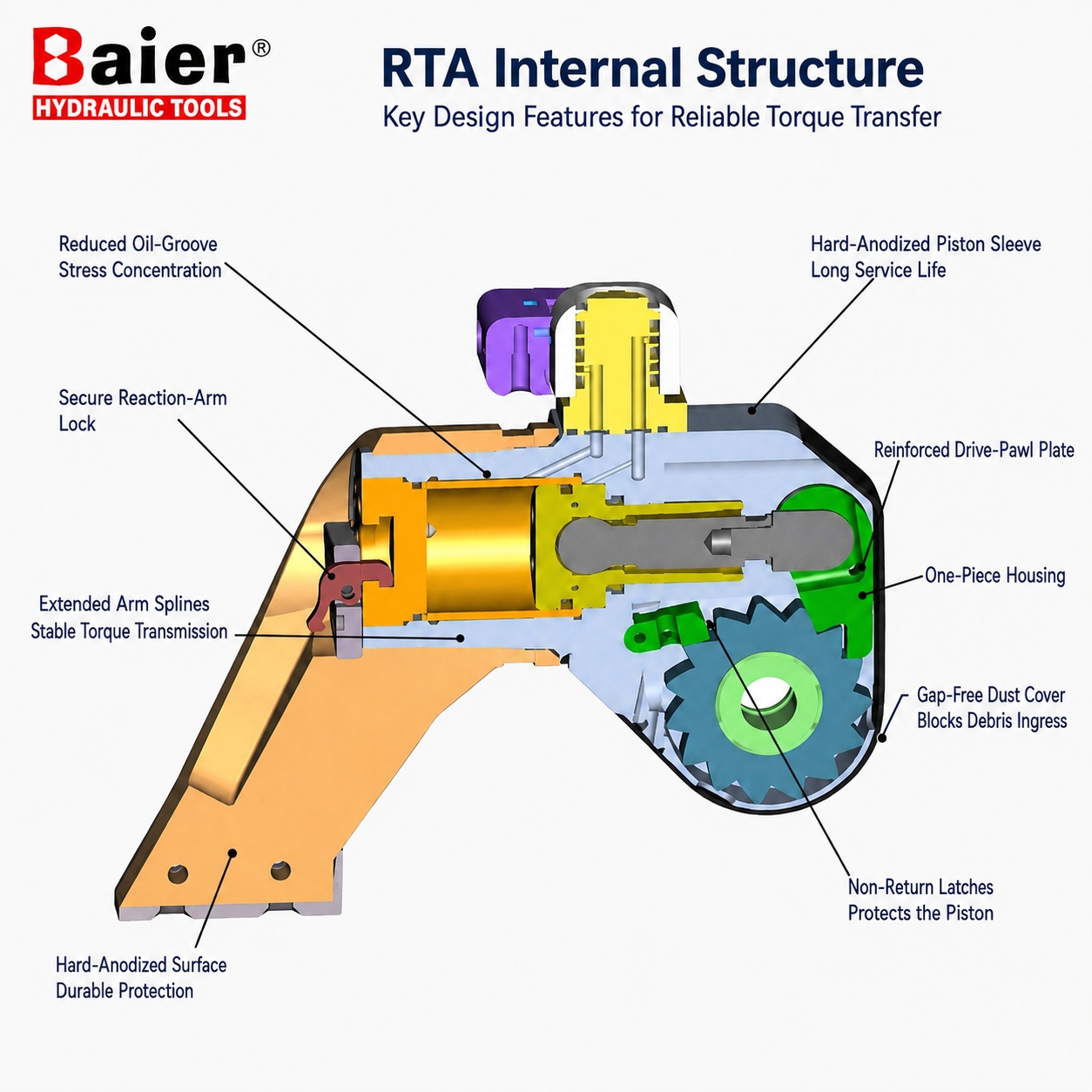

Llave dinamométrica hidráulica de accionamiento cuadrado RTA

La serie Baier RTA está diseñada para apretar y aflojar de forma controlada conexiones atornilladas industriales. Diez modelos cubren de 167 a 69 283 N·m en toda la serie, con cuadros de mando específicos del modelo de 3/4 a 2 1/2 pulgadas y rangos de pernos listados en el catálogo de M16 a M150.

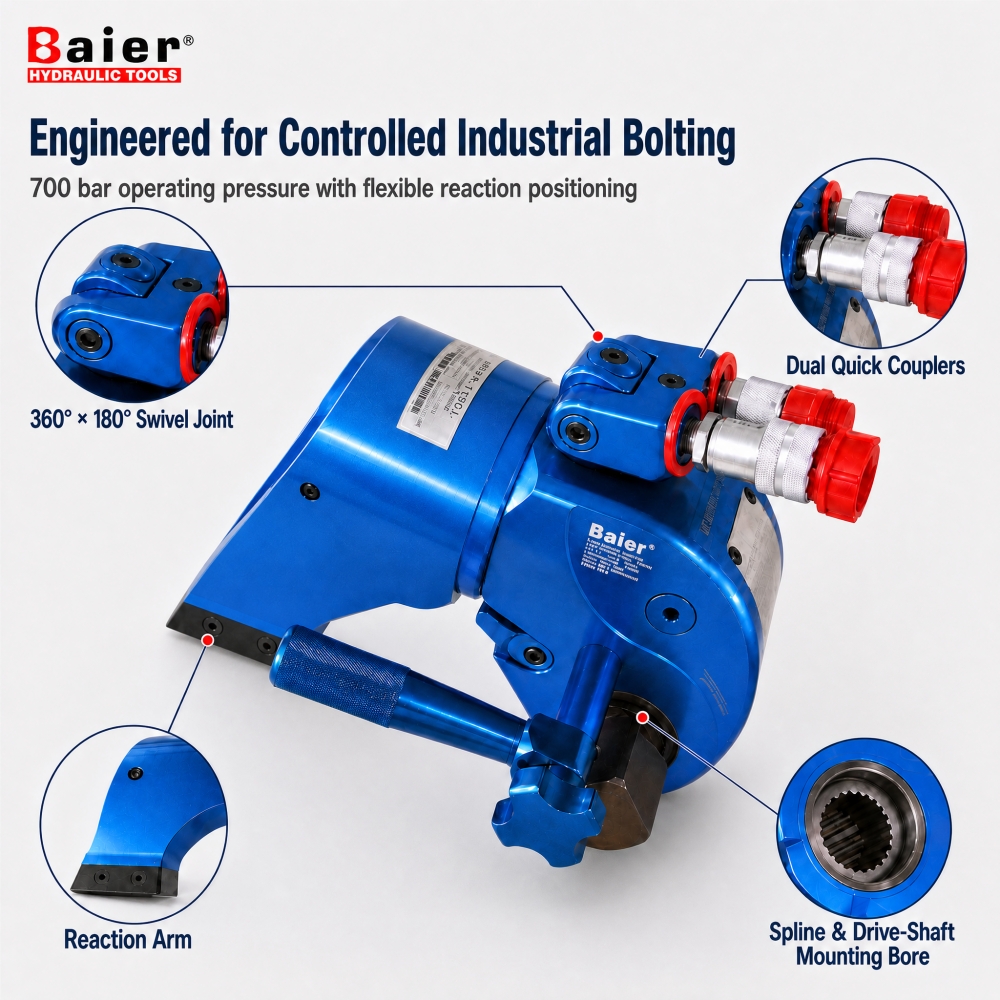

Características clave

Precisión de torsión de ±3%: Admite empernado controlado y repetible cuando se utilizan el modelo, el ajuste de presión y el procedimiento operativo correctos.
Funcionamiento a 700 bar/10 000 psi: funciona con una bomba hidráulica de alta presión y un sistema de manguera compatibles.
Cuerpo de aleación Al-Ti integrado: combina alta resistencia con una construcción liviana para manipulación industrial.
Brazo de reacción de ajuste fino de 360°: admite el posicionamiento contra un punto de reacción sólido adecuado.
Accesorio de tubería de aceite giratorio de 360° × 180°: permite una orientación más flexible de la manguera alrededor del equipo cercano.
Cuadro de mando intercambiable: los tamaños de disco que dependen del modelo admiten diferentes requisitos de casquillos y pernos.
Tratamiento superficial anticorrosión: Admite trabajos en entornos industriales exigentes.
Referencia de configuración en la herramienta: en la placa de cubierta se proporciona una tabla de comparación de presión y torsión grabada con láser.

Requisito del sistema: la llave no puede funcionar de forma independiente. Se requiere una bomba hidráulica y un sistema de manguera compatibles.

Referencia de configuración de reacción y casquillo de accionamiento de llave dinamométrica hidráulica RTA

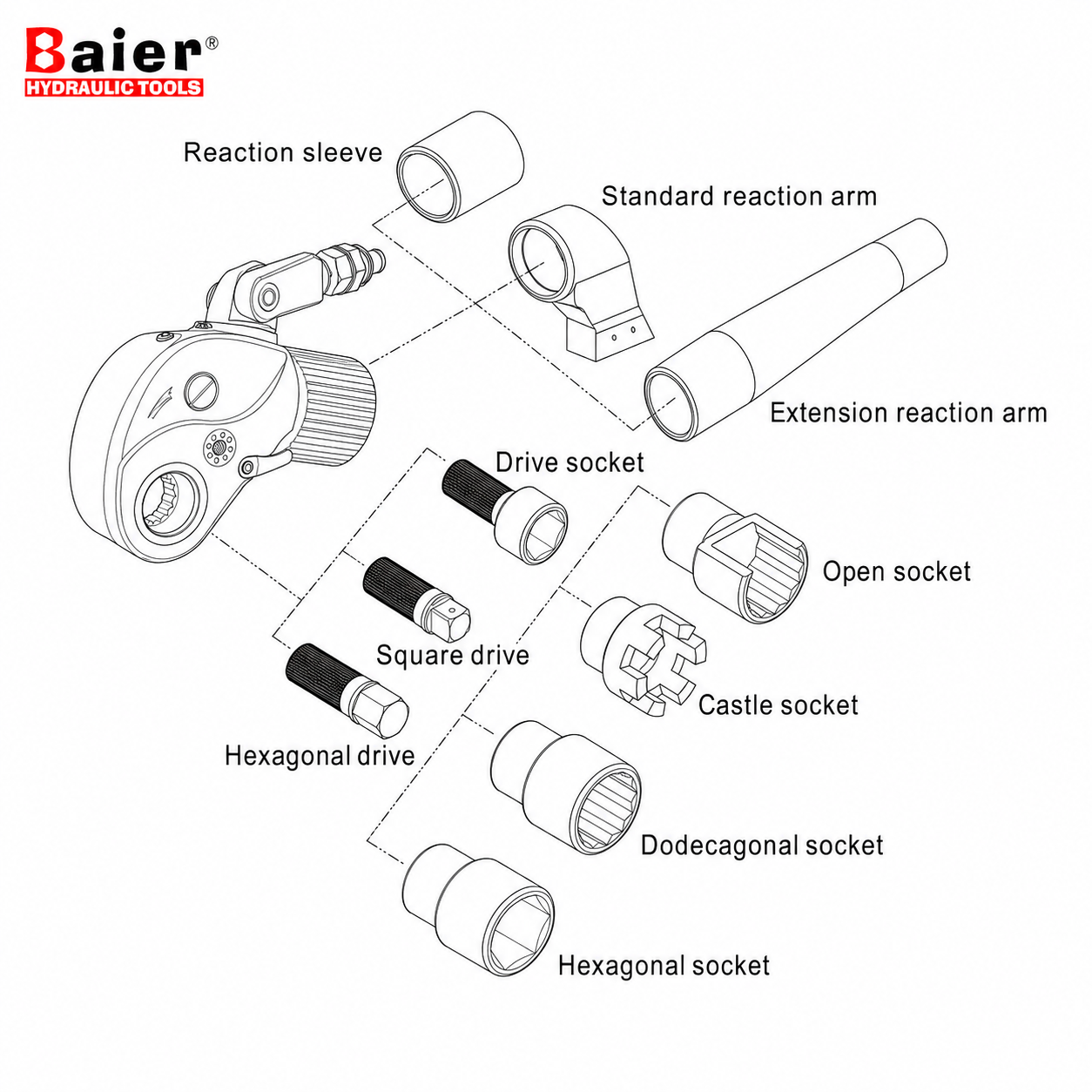

Disposición de los componentes de la llave dinamométrica hidráulica y del cuadro de mando intercambiable RTA

PRESUPUESTO

Especificaciones técnicas

Serie	RTA
Recuento de modelos	10
Cobertura de par en serie	167–69,283 N·m
Cobertura del rango de pernos del catálogo	M16–M150
Precisión del par	±3%
Presión máxima de trabajo	700 bares / 10.000 psi
Rango de conducción	3/4–2 1/2 pulg., según el modelo

Selección de modelo

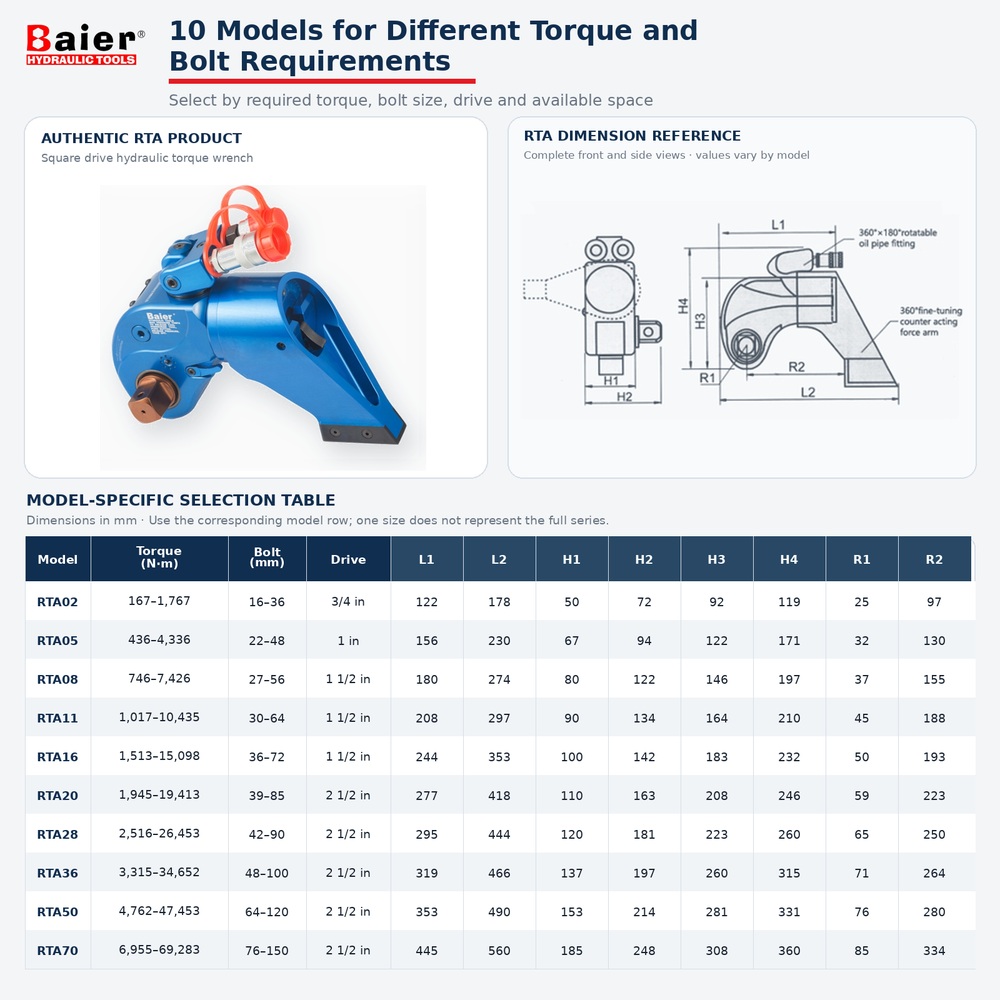

Tabla de selección de dimensiones y modelo de llave dinamométrica hidráulica RTA

Modelo	Rango de par (N·m)	Gama de pernos	Conducir	Peso
RTA02	167–1.767	M16–M36	3/4 pulg./19 mm	2,0 kilogramos
RTA05	436–4.336	M22–M48	1 pulgada / 25 mm	4,2 kilogramos
RTA08	746–7,426	M27–M56	1 1/2 pulg. / 38 mm	7,0 kilos
RTA11	1.017–10.435	M30-M64	1 1/2 pulg. / 38 mm	9,1 kilos
RTA16	1.513–15.098	M36-M72	1 1/2 pulg. / 38 mm	13,1 kilogramos
RTA20	1.945–19.413	M39-M85	2 1/2 pulg./64 mm	19,5 kilos
RTA28	2.516–26.453	M42–M90	2 1/2 pulg./64 mm	25,0 kilogramos
RTA36	3.315–34.652	M48–M100	2 1/2 pulg./64 mm	31,0 kilogramos
RTA50	4.762–47.453	M64–M120	2 1/2 pulg./64 mm	45,0 kilogramos
RTA70	6.955–69.283	M76–M150	2 1/2 pulg./64 mm	68,5 kilogramos

Dimensiones en milímetros

Modelo	L1	L2	H1	H2	H3	H4	R1	R2
RTA02	122	178	50	72	92	119	25	97
RTA05	156	230	67	94	122	171	32	130
RTA08	180	274	80	122	146	197	37	155
RTA11	208	297	90	134	164	210	45	188
RTA16	244	353	100	142	183	232	50	193
RTA20	277	418	110	163	208	246	59	223
RTA28	295	444	120	181	223	260	65	250
RTA36	319	466	137	197	260	315	71	264
RTA50	353	490	153	214	281	331	76	280
RTA70	445	560	185	248	308	360	85	334

APLICACIONES

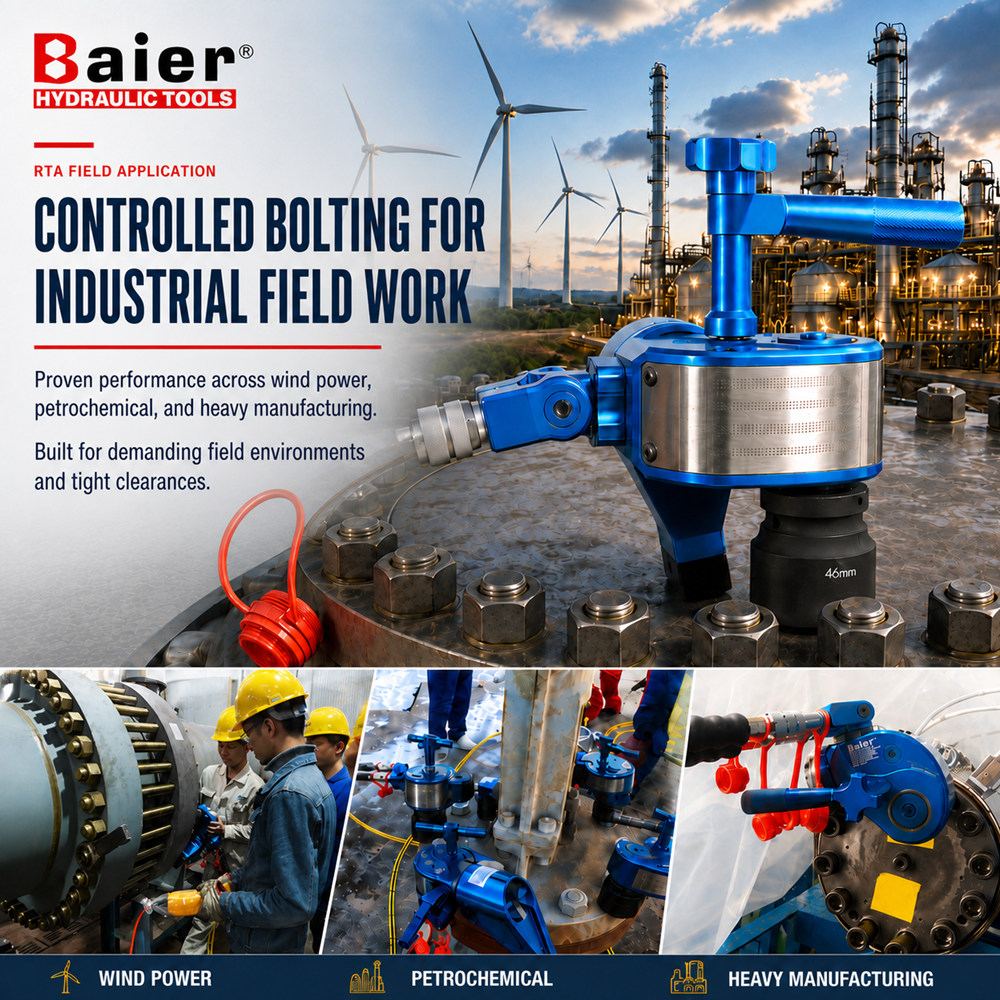

Aplicaciones de empernado industrial

La serie RTA admite aprietes y aflojamientos controlados dentro de los límites de torsión, pernos, accionamiento y dimensiones nominales del modelo seleccionado.

Energía eólica

Seleccione el modelo según el par requerido, el tamaño de los tornillos, el espacio libre disponible y el punto de reacción para las tareas de instalación y mantenimiento de energía eólica.

Trabajos de bridas de petróleo y gas

La gama RTA admite el apriete y aflojamiento controlado de pernos de brida donde la herramienta seleccionada se puede colocar con un punto de reacción seguro.

Mantenimiento de equipos mineros

Los modelos RTA se pueden seleccionar para apretar y aflojar de forma controlada conexiones atornilladas pesadas en equipos de minería.

Otros pernos industriales pesados

La idoneidad depende del par requerido, el tamaño de pernos y casquillos, el estado de la junta, la holgura de trabajo, la geometría de reacción y la compatibilidad del sistema hidráulico.

SELECCIÓN Y CONFIGURACIÓN

Selección de modelos y alcance de suministro.

Elija primero el modelo según el par de trabajo requerido. Luego verifique el tamaño del perno, los requisitos de accionamiento y casquillo, las dimensiones de la llave, el espacio libre disponible y un punto de reacción sólido.

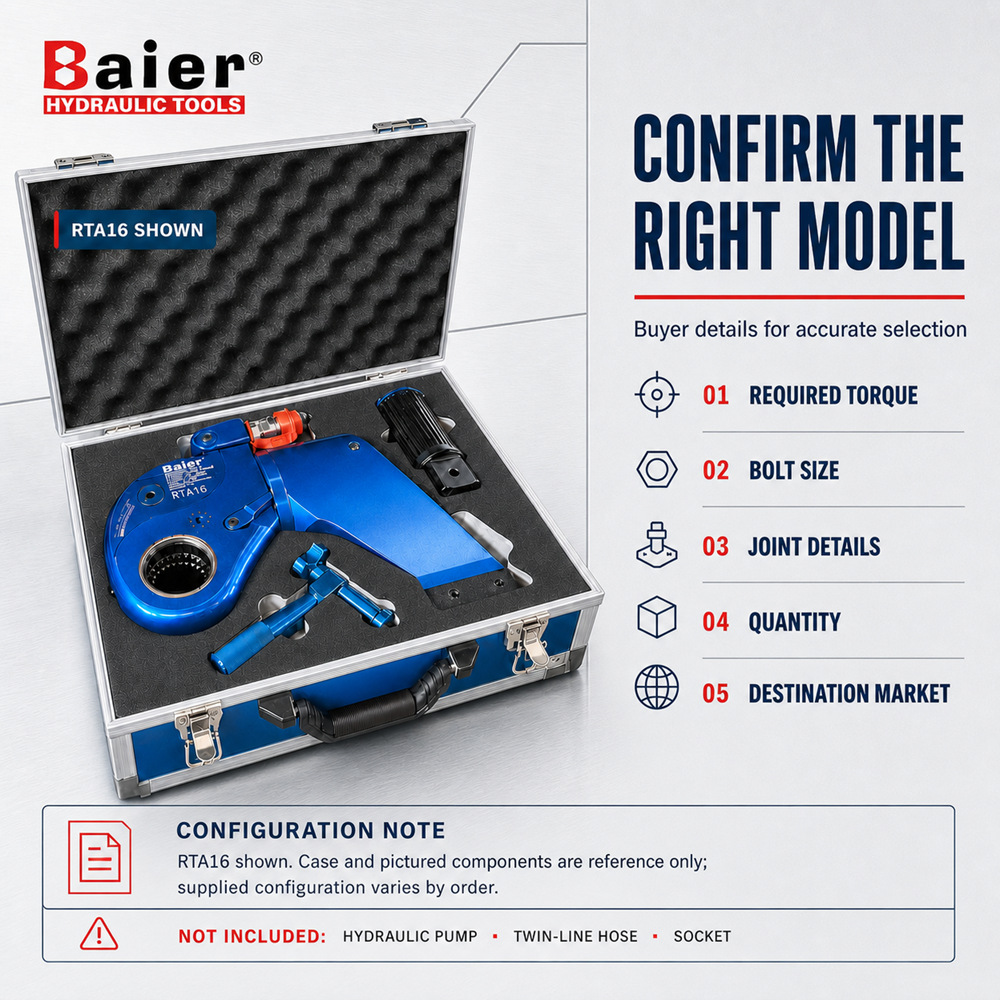

Requisitos de cotización y selección del modelo de llave dinamométrica hidráulica RTA

Par de apriete o aflojamiento requerido
Tamaño de perno o tuerca y geometría del sujetador
Dibujo conjunto o fotografías claras con dimensiones.
Juego radial y de altura disponible
Posición segura del punto de reacción
Tipo de unidad y casquillo requeridos
Cantidad y mercado de destino
Documentación requerida del proyecto

Selección de aflojamiento: El catálogo recomienda una llave con capacidad de torque de al menos el 150% del torque de apriete de pernos para aflojar y retirar pernos.

Requerido pero no incluido

Bomba hidráulica compatible
Mangueras hidráulicas compatibles
Enchufe

Opcional

Las unidades hexagonales personalizadas están disponibles para especificaciones especiales, sujetas a confirmación técnica.

Acopladores, componentes de reacción especiales, estuche de transporte, herramientas, repuestos y otros accesorios ilustrados deben ser confirmados en la cotización.

Preguntas frecuentes

¿Qué rango de par cubre la serie RTA?

La serie de diez modelos cubre entre 167 y 69 283 N·m en toda la gama de modelos del catálogo.

¿Cuál es la presión máxima de trabajo?

La Serie RTA opera a una presión de trabajo máxima de 700 bar/10,000 psi.

¿Cuál es la precisión del par?

La serie RTA proporciona una precisión de torsión de ±3%.

¿Cómo elijo un modelo RTA?

Comience con el par de trabajo requerido. Luego confirme el tamaño del perno, los requisitos de cuadradillo y casquillo, las dimensiones, el espacio libre disponible y el punto de reacción.

¿Están incluidos la bomba, las mangueras y el enchufe?

No. Se requiere una bomba hidráulica compatible, mangueras hidráulicas y un casquillo para su funcionamiento, pero no están incluidos.

¿Puede la llave RTA apretar y aflojar pernos?

Sí. La serie admite aprietes y aflojamientos controlados dentro del rango nominal del modelo seleccionado cuando se utilizan la disposición de reacción y el procedimiento operativo correctos.

¿Está disponible una unidad hexagonal personalizada?

Sí. Las unidades hexagonales personalizadas están disponibles para especificaciones especiales, sujetas a confirmación técnica.

¿Qué información debo enviar para una cotización?

Envíe el torque requerido, tamaño de perno, dibujo o fotografías de la junta, espacio libre disponible, cantidad, mercado de destino y requisitos de configuración.
