¿Cuál es la regla del 20% para las llaves dinamométricas?

El cumplimiento de las normas de fijación constituye la columna vertebral absoluta de la integridad mecánica en todas las industrias modernas. Un torque insuficiente provoca una peligrosa reducción de las vibraciones. Este fenómeno físico permite que las articulaciones críticas se aflojen gradualmente con el tiempo. Por el contrario, un exceso de torsión provoca que la rosca ceda inmediatamente. Esto inevitablemente resulta en fallas catastróficas de los sujetadores bajo cargas pesadas. Los ingenieros confían constantemente en la regla del 20% para mantener un estricto control de calidad. Este principio fundamental se origina directamente en las limitaciones mecánicas de los resortes. También se alinea estrictamente con los parámetros de prueba estandarizados utilizados en todo el mundo.

Escribimos esta guía completa para desmitificar por completo la regla del 20%. Aprenderá a separar claramente los hechos de ingeniería comprobados de los mitos comunes en el taller. Proporcionamos un marco de decisión práctico para evaluar sus necesidades diarias de herramientas. Descubrirá exactamente cuándo son suficientes las llaves de clic tradicionales. Además, describimos cuándo es necesario actualizar a una llave dinamométrica eléctrica moderna para la seguridad del operador, el cumplimiento del proceso y la escala operativa.

Conclusiones clave

• Definición de la regla: Por lo general, una llave dinamométrica solo está certificada para ofrecer la precisión indicada (normalmente ±4 %) entre el 20 % y el 100 % de su escala total.

• La realidad de la ingeniería: operar por debajo del umbral del 20% aumenta exponencialmente el margen de error debido al comportamiento no lineal de los resortes helicoidales mecánicos a baja tensión.

• Estándares de cumplimiento: Los estándares ISO 6789 y ASME dictan que las pruebas de calibración y certificación se realicen al 20 %, 60 % y 100 % de la escala completa.

• Soluciones de herramientas modernas: la actualización a una llave dinamométrica eléctrica se basa en galgas extensométricas en lugar de resortes, lo que ofrece una curva de precisión más plana, registro de datos y un menor riesgo de error del operador en aplicaciones críticas.

La línea de base mecánica: definición de la regla del 20%

La regla del 20% establece un límite operativo estricto para los técnicos. Nunca debe utilizar una llave mecánica para aplicar una fuerza inferior al 20 % de su capacidad nominal máxima. Por ejemplo, si posee una herramienta de 100 pies-libras, no puede usarla de manera segura para una aplicación de 15 pies-libras. Debe cambiar a una herramienta más pequeña y adecuada para garantizar la integridad de la unión.

Las llaves mecánicas de tipo clic dependen completamente de resortes helicoidales internos. Estos resortes internos dictan el momento preciso de liberación de tensión. Todos los resortes mecánicos requieren una precarga base sólida para funcionar con precisión. En el fondo absoluto de la escala, esta precarga necesaria apenas existe. Por debajo del umbral del 20%, la retroalimentación física se vuelve confusa y muy inconsistente. El enlace interno lucha por accionar limpiamente el reconocible mecanismo de "clic". La fricción dentro del tubo de acero supera la débil tensión del resorte. Esta fricción crea variaciones salvajes en la fuerza real aplicada.

Muchos técnicos debaten activamente esta regla en foros de la industria. Con frecuencia preguntan si la precisión de repente cae por un precipicio exactamente del 19%. La realidad de la ingeniería nos cuenta una historia ligeramente diferente. No es un acantilado físico mágico o duro. Más bien, representa una violación de la tolerancia estándar. Una llave mecánica con una precisión de ±4% al 20% se comporta de manera impredecible más abajo. Podría desviarse en ±10 % o incluso ±15 % al 10 % de su capacidad. No se puede confiar en este enorme margen de error. Inevitablemente no pasará las auditorías de control de calidad. Peor aún, deja el producto ensamblado final vulnerable a fallas. Debemos respetar la física del acero enrollado. Requiere una tensión adecuada para ofrecer resultados repetibles y seguros.

Estándares ISO, calibración y riesgos fuera de especificación

Los organismos industriales globales no dejan absolutamente ningún lugar a las conjeturas. Protocolos estandarizados como ISO 6789 y ASME B107.300 establecen reglas de calibración estrictas. Los laboratorios de pruebas oficiales solo certifican herramientas en intervalos de escala específicos. Prueban meticulosamente herramientas manuales al 20%, 60% y 100% de su escala total. Los laboratorios realizan estas pruebas bajo temperaturas ambiente estrictamente controladas para evitar que la expansión del metal distorsione los datos. Ignoran por completo el segmento inferior. Todo valor inferior al 20% sigue siendo matemáticamente no certificado por los organismos oficiales. Opera completamente a ciegas cuando utiliza una herramienta fuera de estos soportes certificados.

El torque fuera de las especificaciones crea enormes responsabilidades operativas para cualquier instalación. Cuando fija fuera de los rangos certificados, invita al desastre. Habitualmente vemos que una mala fijación conduce a costosas reelaboraciones de producción. Genera costosas reclamaciones de garantía por parte de usuarios finales descontentos. Los sujetadores flojos también crean graves riesgos de seguridad en maquinaria pesada y vehículos de pasajeros. Una tuerca mal apretada puede provocar un desprendimiento catastrófico de la rueda. Usted asume la responsabilidad total cuando sus herramientas carecen de precisión certificada.

Los expertos recomiendan utilizar herramientas mecánicas dentro de su "punto ideal" designado para obtener resultados óptimos. Se logra la mejor longevidad mecánica y precisión repetida entre el 40% y el 80% de la capacidad total. Trabajar en esta zona media mantiene el resorte interno bien tensado pero no sobrecargado. Debe reservar estrictamente los límites superior e inferior extremos para casos extremos poco comunes. Al planificar su inventario de herramientas en torno a este punto óptimo, minimiza el desgaste. También maximiza el valioso tiempo entre las recalibraciones obligatorias de laboratorio.

Evaluación de soluciones: tecnologías de llaves dinamométricas mecánicas versus eléctricas

Las herramientas tradicionales de tipo clic conllevan varias limitaciones operativas distintas. Siguen siendo muy susceptibles a las variaciones en la técnica del operador. La velocidad física del tirón del operador cambia la fuerza final aplicada. Un tirón rápido aplica mucha más fuerza dinámica que un barrido lento y constante. El ángulo de tracción del operador también afecta significativamente la lectura de tensión final. Además, las piezas mecánicas internas experimentan una fatiga metálica constante con el tiempo. Debe respetar estrictamente el piso del 20% para evitar un desastre de fijación.

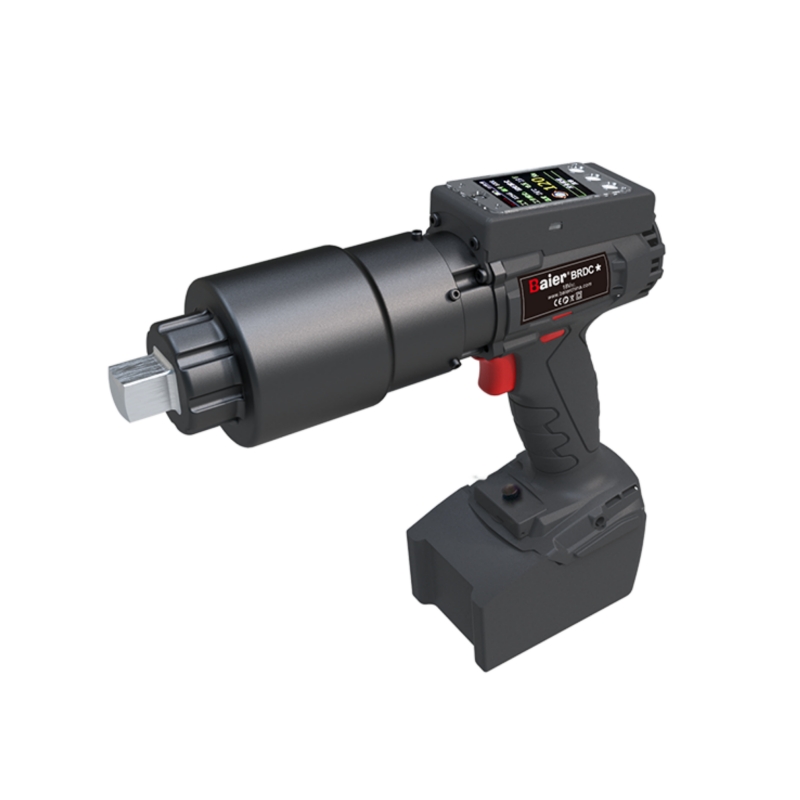

Actualizar su equipo cambia significativamente este paradigma operativo. La implementación de una confiable llave dinamométrica eléctrica elimina por completo las variables basadas en resortes. Estas unidades avanzadas se basan en componentes electrónicos de estado sólido en lugar de piezas metálicas móviles.

Estos son los principales cambios tecnológicos que definen la fijación moderna:

• Tecnología de sensores sobre resortes: las herramientas digitales utilizan galgas extensométricas electrónicas en lugar de resortes mecánicos. Miden microdeformaciones en el accionamiento metálico. Esto les permite mantener tolerancias más estrictas en un rango utilizable mucho más amplio.

• Trazabilidad de datos inigualable: los resultados digitales simplifican el control de calidad empresarial. La herramienta registra continuamente cada ciclo de apriete. Exporta estos datos exactos para auditorías de calidad integrales y rastreo de defectos.

• Precisión activa continua: el sistema elimina por completo el 'clic' mecánico inconsistente. Le guía visual y audiblemente hacia las especificaciones exactas. Las luces cambian progresivamente de verde a rojo a medida que alcanza la tensión objetivo.

Comparemos los dos enfoques directamente para aclarar sus diferencias operativas.

Marco de decisión: cuándo actualizar su estrategia de fijación

Decidir exactamente cuándo cambiar de tecnología depende en gran medida de la criticidad de la aplicación. Puede utilizar herramientas mecánicas de forma segura para tareas básicas de instalación estructural. También funcionan perfectamente para el mantenimiento de instalaciones no críticas. Si un perno que sujeta un soporte simple se afloja ligeramente, no se produce ningún peligro inmediato.

Sin embargo, los entornos de alto riesgo exigen un nivel de precisión mucho mayor. Es absolutamente necesario especificar una llave dinamométrica eléctrica para la fabricación de componentes aeroespaciales. El ensamblaje de motores automotrices requiere tolerancias exactas para evitar fugas de fluidos críticos. La maquinaria pesada con altas vibraciones también requiere este innegable nivel de certeza. En la construcción de turbinas eólicas, por ejemplo, no se puede permitir ni un solo perno flojo.

Debe evaluar cuidadosamente la escalabilidad del proceso y los tiempos generales del ciclo. La recalibración manual le roba valiosas horas de producción a su equipo de mantenimiento. Los operadores pierden enormes cantidades de tiempo cambiando constantemente entre llaves mecánicas de diferentes tamaños. Las opciones digitales consolidan sus herramientas de manera efectiva. Una sola unidad electrónica cubre de forma segura un rango más amplio y altamente confiable. Le permite programar ajustes preestablecidos digitales específicos para diferentes articulaciones sin problemas.

Siga estos pasos secuenciales para evaluar su posible ruta de actualización:

1. Audite los requisitos actuales del rango de fijación en toda la línea de montaje.

2. Identifique aplicaciones específicas donde una falla conjunta presenta riesgos de seguridad significativos.

3. Calcule el tiempo real que dedica su equipo a cambiar entre varias capacidades mecánicas.

4. Determine si sus protocolos internos de garantía de calidad requieren registros de torsión digitales documentados.

5. Evalúe sus condiciones ambientales, asegurándose de que las pantallas digitales permanezcan visibles durante las operaciones de campo.

Realidades de implementación y gestión del ciclo de vida de herramientas

La gestión adecuada del ciclo de vida de las herramientas determina el éxito del montaje a largo plazo. El mundo de la mecánica sigue estrictamente otra regla crucial del 20% en lo que respecta al almacenamiento. Debes ajustar las llaves mecánicas a su posición más baja marcada antes de colocarlas en un cajón. Esta configuración es casi siempre el 20% de la capacidad máxima. Dejarlos totalmente tensados ​​provoca una memoria de resorte permanente. Esta deformación del metal distorsiona completamente la precisión de la calibración. Curiosamente, las herramientas electrónicas evitan de forma segura esta vulnerabilidad física específica. Carecen de los resortes tensados ​​que se deforman con el tiempo.

Necesita una estrategia muy inteligente para la frecuencia de calibración. Recomendamos encarecidamente programar intervalos de mantenimiento basados ​​en el uso real. Enviar una herramienta cada 5.000 ciclos operativos tiene más sentido que esperar exactamente 12 meses. Es posible que una herramienta no utilizada que se encuentre en una funda protectora no necesite calibración. Por el contrario, una herramienta muy utilizada en una línea de producción de tres turnos podría necesitarla mucho antes. El seguimiento manual de estos ciclos resulta difícil. Esta realidad operativa empuja a muchas instalaciones hacia herramientas con contadores de ciclos digitales.

La implementación del operador viene con curvas de aprendizaje distintas y predecibles. La transición de los técnicos experimentados de clics táctiles a hápticos electrónicos requiere una formación deliberada.

Con frecuencia observamos estos errores comunes durante la transición:

• Ignorando por completo los indicadores visuales de luz LED.

• Tirar de la manija demasiado rápido por un hábito mecánico arraigado.

• No verificar el ajuste preestablecido de la pantalla digital antes de aplicar mucha fuerza.

• Pasando el timbre de advertencia porque esperan una sensación física de ruptura.

Debe controlar de cerca el uso inicial. El entrenamiento deliberado evita un exceso de torsión accidental durante esta fase crítica de adopción.

Conclusión

La regla del 20% sigue siendo una ley física inflexible que rige todas las herramientas mecánicas. Sirve como un estándar de cumplimiento estricto para todas las pruebas de laboratorio oficiales en todo el mundo.

Las llaves tradicionales requieren una gestión de rango extremadamente cuidadosa para mantenerse dentro de las tolerancias certificadas. Debe controlar minuciosamente su uso para evitar graves violaciones de calidad en la línea de montaje.

La adopción de una llave dinamométrica eléctrica proporciona una solución mucho más robusta y fácil de usar para el operador. Asegura maravillosamente los procesos de ensamblaje de alto riesgo a través de una guía activa en tiempo real.

Le instamos a que compare sus rangos de fijación actuales con las capacidades de herramientas existentes en la actualidad. Considere actualizar activamente su línea de herramientas principal para todas las aplicaciones de ruta crítica.

Preguntas frecuentes

P: ¿Puedo utilizar una llave dinamométrica por debajo del 20 % de su capacidad?

R: Sí, la herramienta girará físicamente el sujetador. Sin embargo, la precisión sigue sin estar totalmente verificada por los estándares de la industria. Corre el riesgo de incumplimiento grave y márgenes de error extremos. Recomendamos encarecidamente no aplicar ninguna fuerza de sujeción por debajo del umbral certificado del 20 %.

P: ¿Por qué no debería poner mi llave dinamométrica mecánica a cero para guardarla?

R: Al marcar la herramienta completamente a cero se elimina toda la tensión del resorte interno. Esta práctica peligrosa permite que los componentes mecánicos internos se muevan o se desalojen por completo. Devolverlo al ajuste más bajo marcado mantiene intacta la tensión mínima necesaria. Esto preserva el conjunto interno correctamente.

P: ¿Se aplica la regla del 20% a una llave dinamométrica eléctrica?

R: Las galgas extensométricas digitales siguen siendo muy precisas en espectros operativos mucho más amplios. Aun así, los fabricantes de renombre exigen un suelo certificado para garantizar la precisión indicada. Este piso certificado suele ser del 10% o 20% según la marca. Consulta siempre el certificado oficial.

P: ¿Cómo sé si mi llave dinamométrica no está calibrada?

R: Observe atentamente si hay un comportamiento de clic inconsistente o una respuesta táctil confusa durante el uso. El desgaste visible en el cabezal de trinquete también indica problemas mecánicos profundos. El mejor método de verificación implica probar la herramienta en un soporte de calibración digital inmediatamente.
