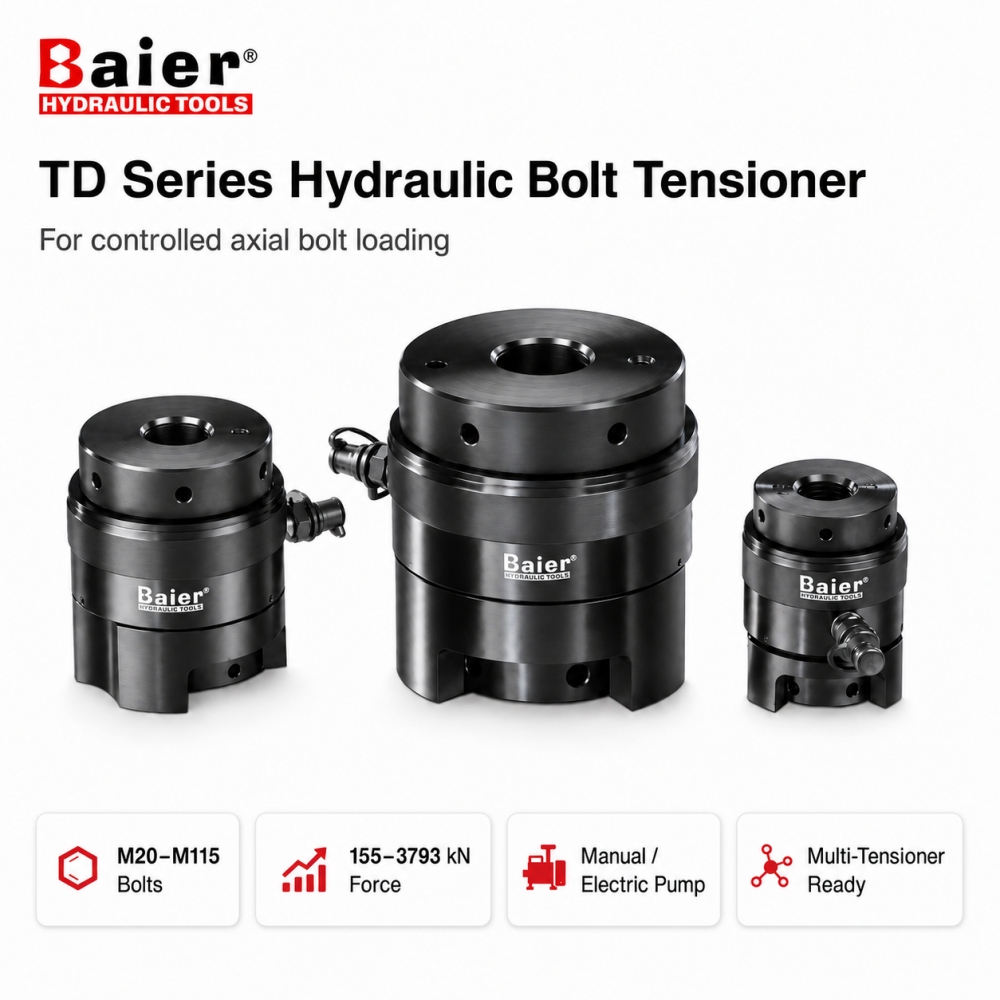

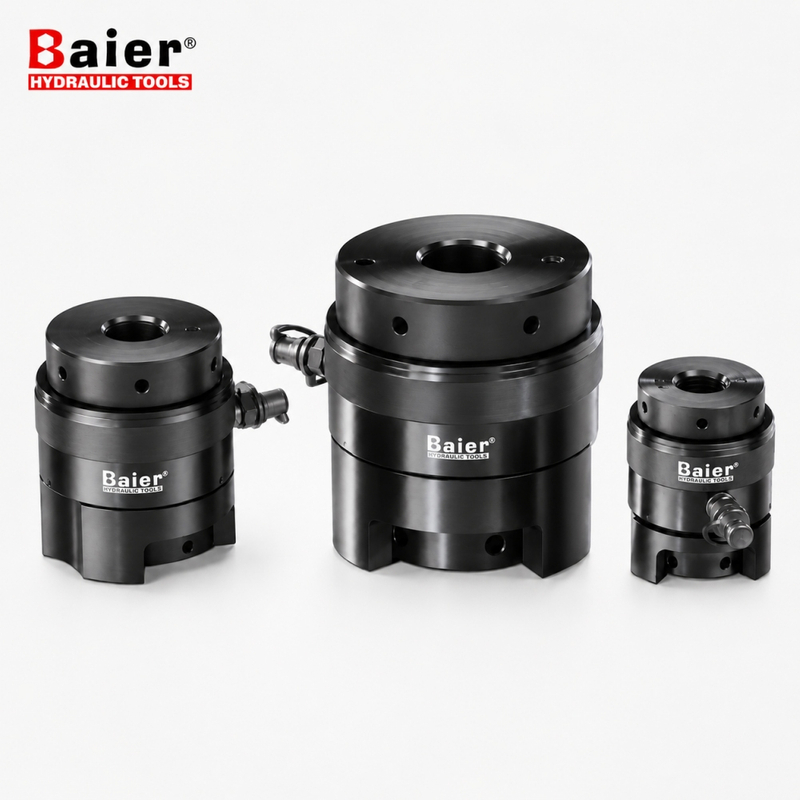

Serie TD
Baier
8467890000

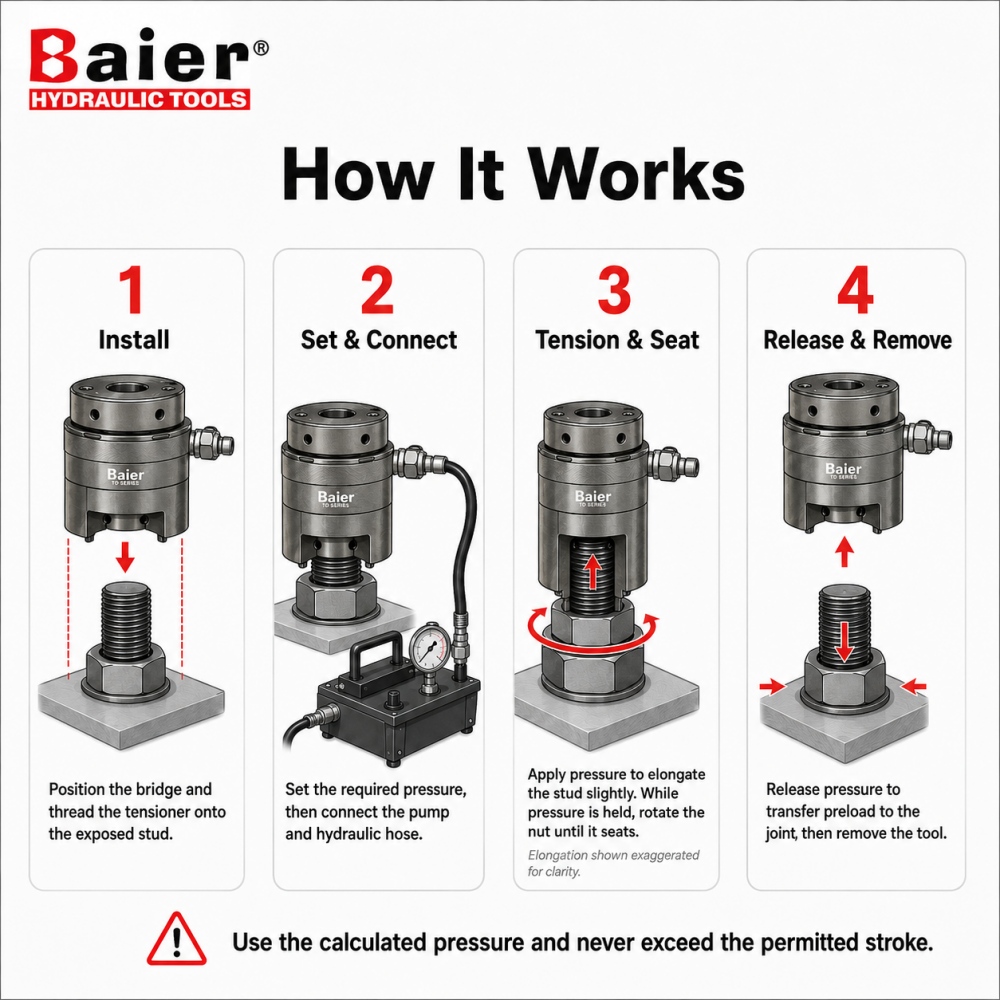

La serie Baier TD aplica fuerza axial controlada directamente al perno. La presión hidráulica alarga ligeramente el perno, lo que permite que la tuerca se asiente antes de que se libere la presión y se transfiera la precarga a la junta.
La serie incluye 33 configuraciones de modelos que cubren pernos M20-M115 para aplicaciones de energía eólica , generación de energía, petroquímica e industria pesada.

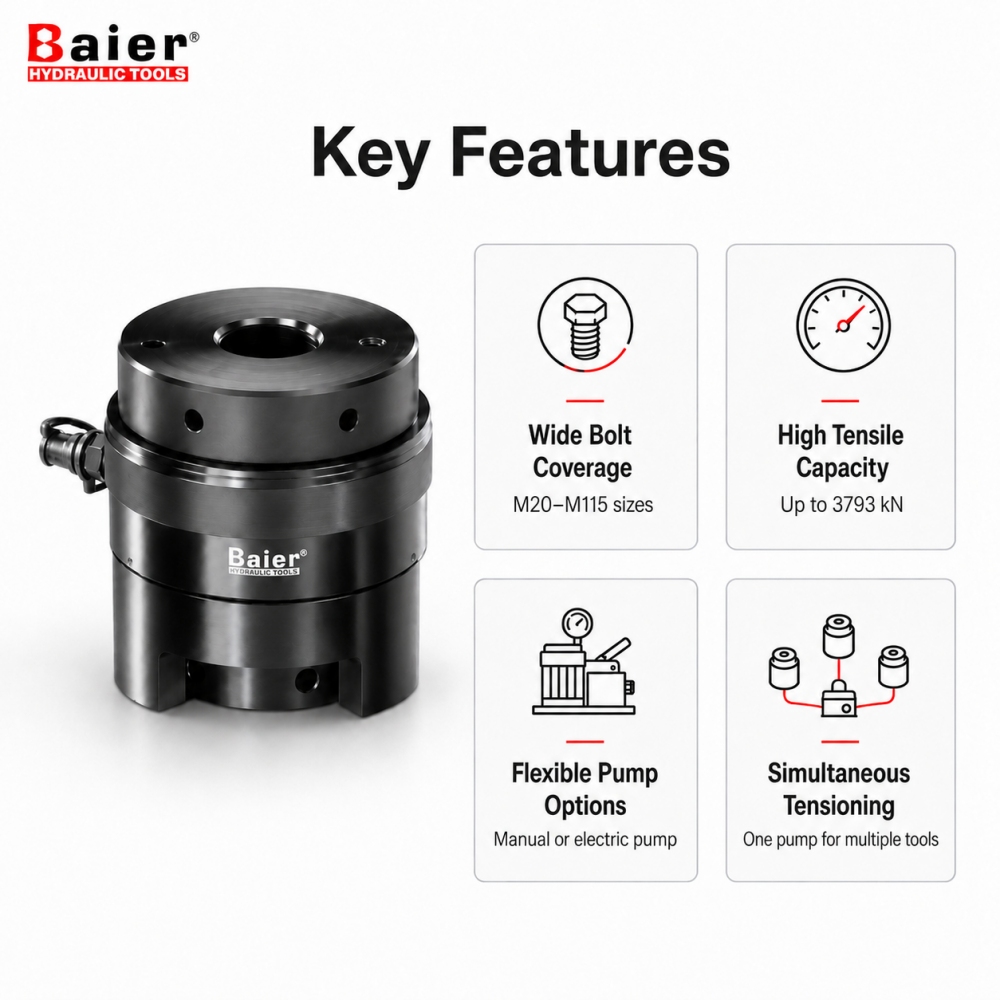

33 configuraciones de modelos cubren tamaños de pernos métricos desde M20 hasta M115.
La fuerza máxima de tracción oscila entre 155 y 3793 kN, según el modelo seleccionado.
Compatible con bombas hidráulicas de alta presión manuales o eléctricas adecuadas.
Se pueden conectar varios tensores a una bomba para funcionamiento simultáneo.

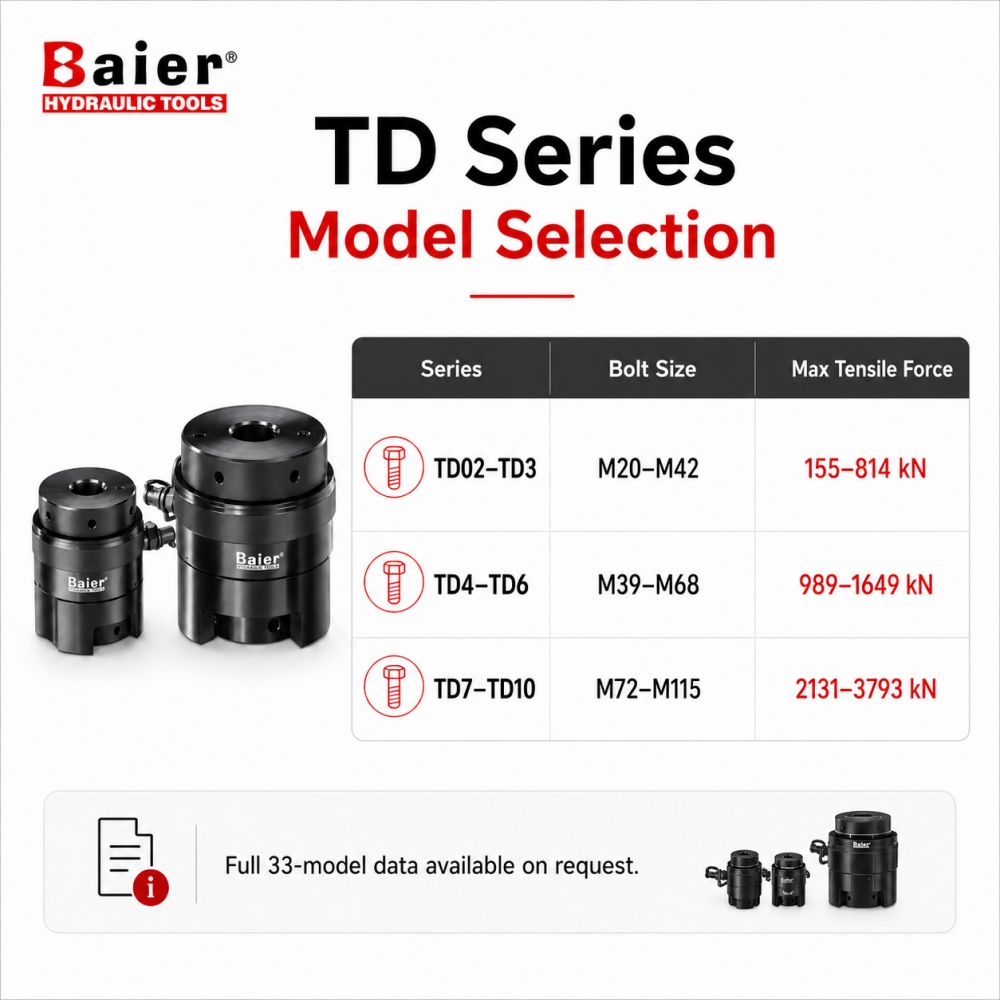

Seleccione el modelo según el tamaño del perno, la fuerza de tracción requerida y el espacio de instalación disponible
Artículo | Especificación |
|---|---|
Rango de tamaño de perno | M20–M115 |
Fuerza de tracción máxima | 155–3793kN |
Presión máxima permitida | 1500 barras |
Configuraciones del modelo | 33 |
Opciones de bomba | Manual o eléctrico |
Operación | Tensores simples o múltiples |
Rango de peso | 1,3–49 kilogramos |
Serie | Modelo | Número de orden | Tamaño del perno (mm) | Fuerza de tracción máxima (kN) | Un (mm) | B (mm) | C(mm) | diámetro (mm) | E (mm) | F(mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
TD02 | TD020 | C03-010400026 | M20 | 155 | 71 | 50 | 25 | 25 | 80 | 100 | 1.3 |
TD022 | C03-010400027 | M22 | 155 | 71 | 50 | 27 | 27 | 80 | 100 | 1.3 | |
TD1 | TD124 | C03-010400028 | M24 | 282 | 85 | 66 | 30 | 30 | 80 | 100 | 3.5 |
TD2 | TD224 | C03-010400001 | M24 | 486 | 109 | 70 | 30 | 30 | 80 | 100 | 5.5 |
TD227 | C03-010400029 | M27 | 486 | 109 | 70 | 35 | 35 | 90 | 115 | 5.5 | |
TD230 | C03-010400030 | M30 | 486 | 109 | 75 | 35 | 35 | 90 | 115 | 5.5 | |
TD233 | C03-010400031 | M33 | 486 | 109 | 82 | 38 | 38 | 95 | 120 | 5.5 | |
TD236 | C03-010400032 | M36 | 486 | 109 | 85 | 42 | 42 | 100 | 125 | 5.5 | |
TD3 | TD333 | C03-010400033 | M33 | 814 | 132 | 85 | 38 | 38 | 100 | 120 | 7 |
TD336 | C03-010400010 | M36 | 814 | 132 | 85 | 42 | 42 | 100 | 125 | 7 | |
TD339 | C03-010400020 | M39 | 814 | 132 | 98 | 45 | 45 | 110 | 130 | 7 | |
TD342 | C03-010400005 | M42 | 814 | 132 | 105 | 48 | 48 | 115 | 138 | 7 | |
TD4 | TD439 | C03-010400035 | M39 | 989 | 150 | 98 | 48 | 48 | 115 | 130 | 10 |
TD442 | C03-010400007 | M42 | 989 | 150 | 105 | 48 | 48 | 115 | 138 | 10 | |
TD445 | C03-010400036 | M45 | 989 | 150 | 112 | 50 | 50 | 120 | 145 | 10 | |
TD448 | C03-010400037 | M48 | 989 | 150 | 125 | 55 | 55 | 120 | 145 | 10 | |
TD5 | TD552 | C03-010400038 | M52 | 1413 | 174 | 130 | 55 | 55 | 125 | 150 | 15 |
TD556 | C03-010400039 | M56 | 1413 | 174 | 135 | 60 | 60 | 125 | 150 | 15 | |
TD6 | TD656 | C03-010400040 | M56 | 1649 | 198 | 135 | 60 | 60 | 125 | 150 | 17 |
TD6 | TD660 | C03-010400018 | M60 | 1649 | 198 | 145 | 65 | 65 | 135 | 175 | 17 |
TD664 | C03-010400006 | M64 | 1649 | 198 | 155 | 70 | 70 | 135 | 180 | 17 | |
TD668 | C03-010400041 | M68 | 1649 | 198 | 170 | 72 | 72 | 140 | 185 | 17 | |
TD7 | TD772 | C03-010400002 | M72 | 2131 | 222 | 180 | 75 | 75 | 145 | 195 | 26 |
TD776 | C03-010400003 | M76 | 2131 | 222 | 180 | 80 | 80 | 145 | 195 | 26 | |
TD8 | TD876 | C03-010400042 | M76 | 2544 | 252 | 180 | 80 | 80 | 190 | 215 | 29.5 |
TD880 | C03-010400008 | M80 | 2544 | 252 | 190 | 85 | 85 | 190 | 220 | 29.5 | |
TD885 | C03-010400043 | M85 | 2544 | 252 | 193 | 90 | 90 | 190 | 220 | 29.5 | |
TD890 | C03-010400044 | M90 | 2544 | 252 | 210 | 95 | 95 | 200 | 230 | 29.5 | |
TD9 | TD995 | C03-010400045 | M95 | 3101 | 282 | 220 | 100 | 100 | 200 | 235 | 38 |
TD9100 | C03-010400046 | M100 | 3101 | 285 | 235 | 105 | 105 | 205 | 245 | 38 | |
TD10 | TD10105 | C03-010400047 | M105 | 3793 | 318 | 240 | 110 | 110 | 220 | 260 | 49 |
TD10110 | C03-010400048 | M110 | 3793 | 318 | 250 | 115 | 115 | 235 | 275 | 49 | |
TD10115 | C03-010400049 | M115 | 3793 | 318 | 260 | 120 | 120 | 240 | 280 | 49 |

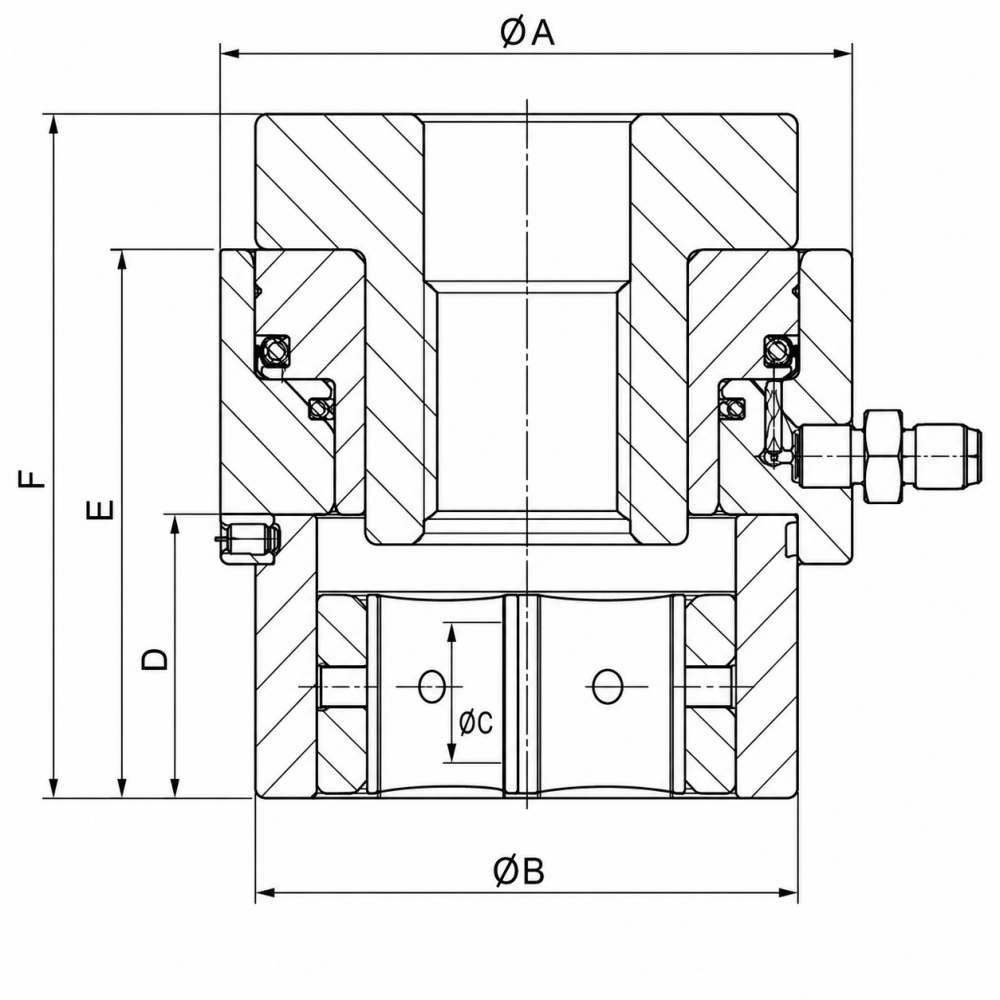

Las dimensiones A–F corresponden al dibujo acotado. La presión de funcionamiento real debe calcularse según la precarga requerida y el tensor seleccionado. No exceda la presión máxima permitida.

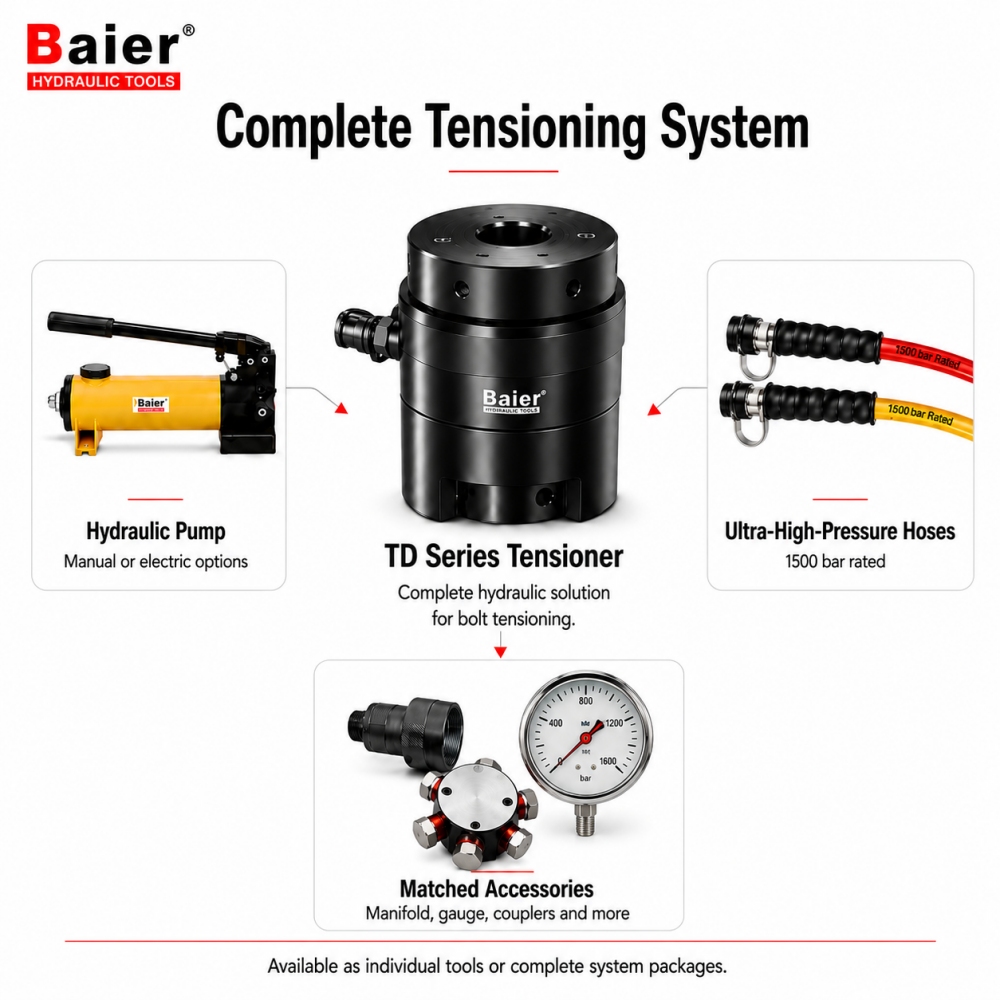

Baier puede suministrar tensores individuales de la serie TD o un sistema completo adaptado a la cantidad requerida de herramientas y método de operación.
Tensor serie TD
Bomba hidráulica manual o eléctrica
Mangueras de alta presión
Colector multipuerto
Acopladores y accesorios combinados
Se pueden conectar múltiples tensores a través de mangueras de alta presión y un colector de distribución para operación simultánea.

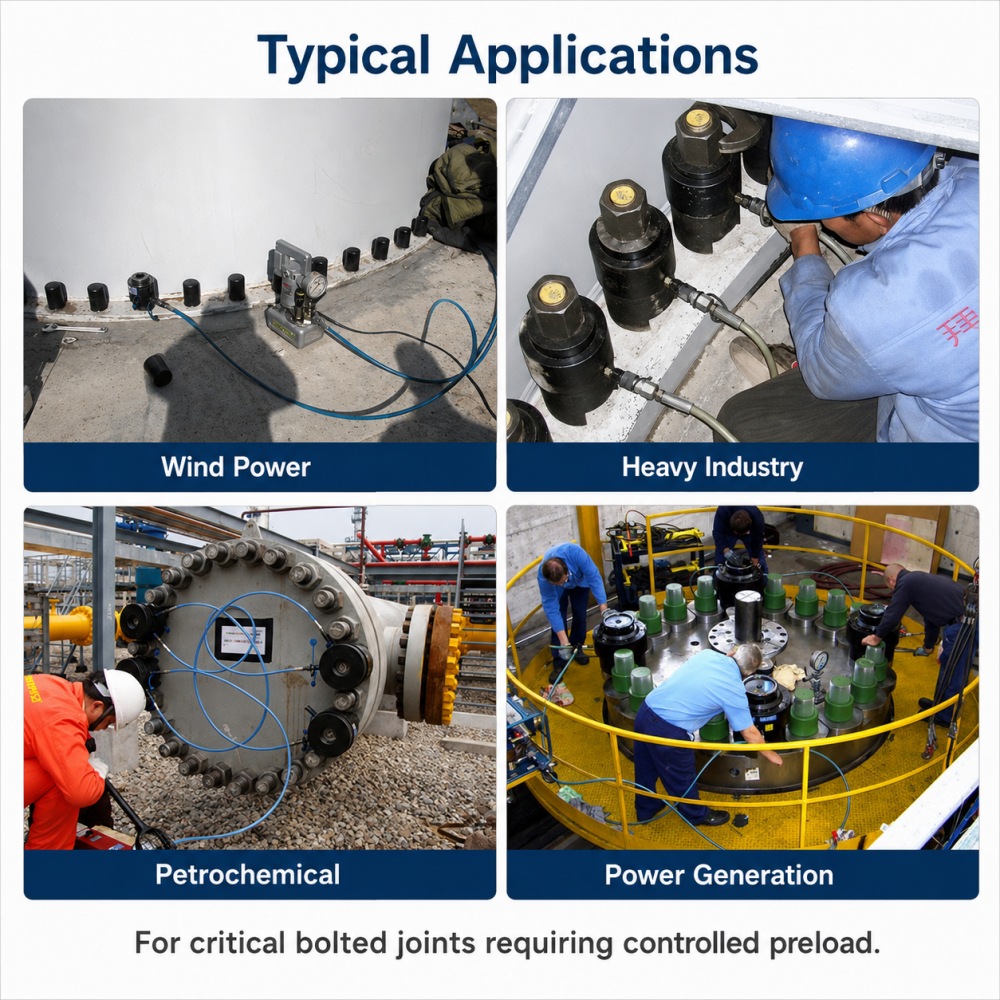

Diseñado para uniones atornilladas críticas que requieren precarga controlada en energía eólica, generación de energía, equipos petroquímicos e industria pesada.
La serie TD cubre tamaños de pernos métricos desde M20 a M115 en 33 configuraciones de modelos.
Sí. Se pueden conectar varios tensores a una bomba compatible a través de mangueras de alta presión y un colector.
No. La presión de funcionamiento real debe calcularse según la precarga requerida y el tensor seleccionado. 1500 bar es el límite de presión máximo permitido.
Envíenos su plano de perno, precarga requerida y detalles de la aplicación. Nuestro equipo recomendará el modelo y el sistema hidráulico de la serie TD adecuados.
