Para el atornillado industrial, la capacidad de torsión es sólo una parte de la selección de herramientas. Una llave puede alcanzar el par requerido y aún así quedar inutilizable si la carcasa, el casquillo, el casete o el punto de reacción no encajan en la junta. Es por eso que se debe verificar el espacio disponible antes de pedir una llave dinamométrica hidráulica.
Las dos configuraciones más comunes son la llave dinamométrica hidráulica de accionamiento cuadrado y la llave dinamométrica hidráulica de perfil bajo o tipo casete. Cada uno resuelve un problema de acceso diferente. La elección correcta depende de la geometría de la junta, el tamaño de la tuerca, el par objetivo, el punto de reacción y la configuración del sistema hidráulico.
Una llave de cuadrado utiliza un casquillo extraíble para enganchar la tuerca o la cabeza del perno. de Baier La llave dinamométrica hidráulica de accionamiento cuadrado de la serie RTA cubre de 167 a 69 283 Nm y utiliza un brazo de reacción ajustable de 360 grados con un acoplamiento giratorio de 360 grados x 180 grados. Su disposición de casquillos intercambiables lo hace práctico cuando un cabezal motor debe servir para varios tamaños de tuercas.
Elija un diseño de accionamiento cuadrado cuando haya suficiente espacio encima y alrededor del sujetador para el casquillo, la carcasa de la llave y el brazo de reacción. A menudo es la opción más flexible para mantenimiento general, trabajos de bridas y proyectos que involucran múltiples tamaños de sujetadores.
• Los casquillos intercambiables admiten diferentes tamaños de tuercas.
• Un amplio rango de torsión se adapta al empernado industrial en general.
• El brazo de reacción debe descansar contra una superficie de reacción estable y aprobada.
• La altura combinada del casquillo y la herramienta debe encajar dentro del espacio vertical disponible.
Una llave de perfil bajo separa el cabezal de potencia hidráulica de un casete intercambiable o cabezal de trabajo. El casete encaja en la tuerca hexagonal directamente desde un lado. La llave dinamométrica hidráulica de perfil bajo de la serie RTF cubre de 232 a 44 593 Nm y está diseñada para uniones donde una llave de cuadrado y un casquillo convencionales serían demasiado altos.
Elija un diseño de perfil bajo cuando el espacio vertical sea la principal restricción, como bridas de tuberías, bases de equipos, maquinaria compacta y otros conjuntos con espacios reducidos. Aún así se debe seleccionar el casete para el tamaño correcto de tuerca entre caras y se deben comparar sus dimensiones exteriores con las obstrucciones cercanas.
• El casete delgado reduce la altura requerida por encima de la tuerca.
• El acoplamiento directo de la tuerca hexagonal es útil en juntas con espacio reducido.
• Los diferentes tamaños de tuercas normalmente requieren tamaños de casete o cabezal de trabajo coincidentes.
• Aún es necesario verificar el saliente del perno, el ancho del casete y la superficie de reacción disponible.
Factor de selección | Llave de cuadradillo | Llave de perfil bajo |
Más adecuado para | Articulaciones abiertas o moderadamente restringidas. | Juntas con espacio vertical limitado |
Compromiso de tuerca | Vaso intercambiable con accionamiento cuadrado | El casete/cabezal de trabajo se acopla directamente a la tuerca hexagonal |
Flexibilidad de tamaño | Una herramienta puede utilizar varios enchufes | El cabezal de trabajo debe coincidir con el tamaño de la tuerca entre caras. |
Verificación de autorización principal | Altura de herramientas y casquillos, barrido de la carcasa y espacio del brazo de reacción | Altura/ancho del casete, saliente del montante y área de reacción |
Motivo de compra típico | Versatilidad de uso general | Acceso a posiciones de empernado compactas o empotradas |

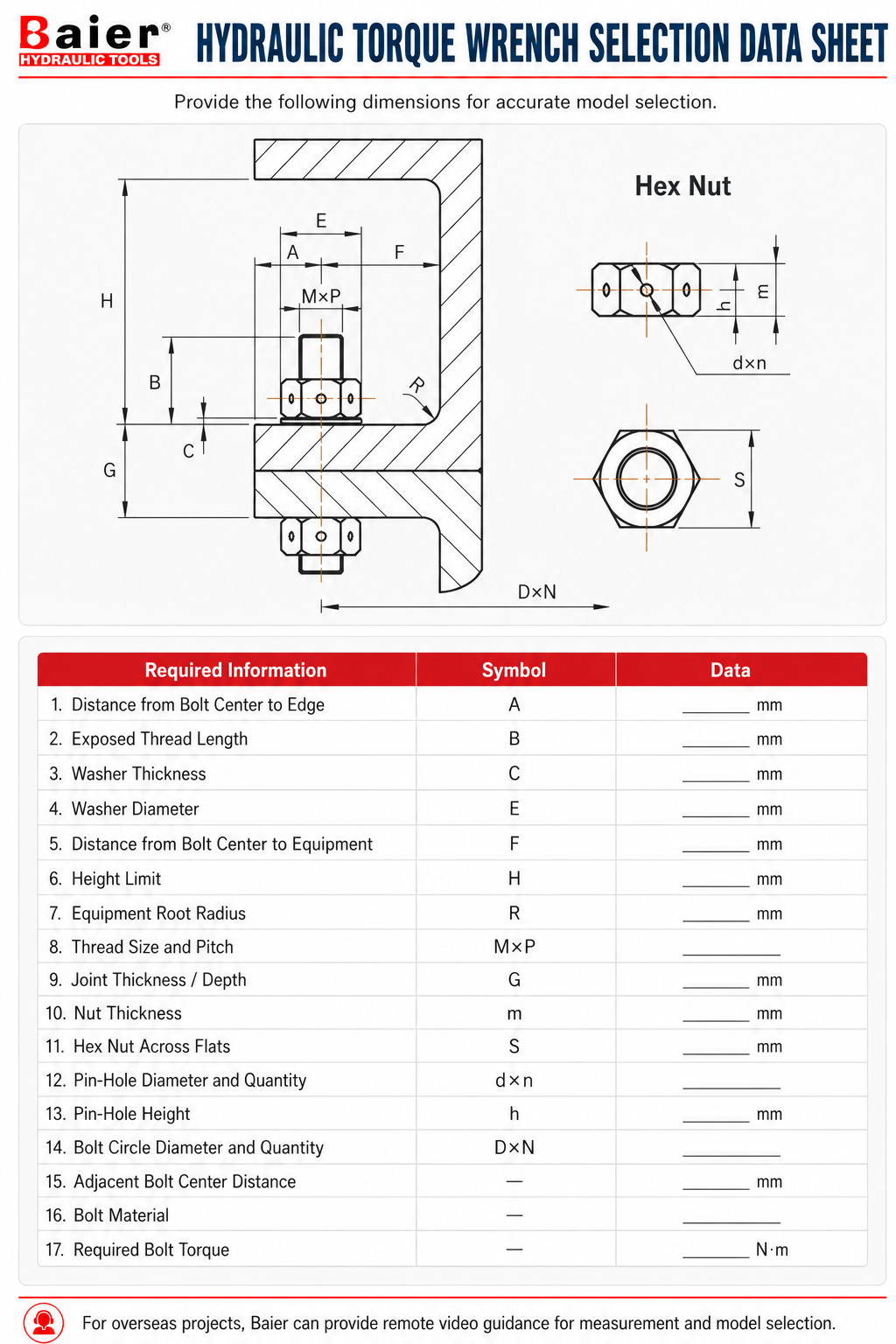

No seleccione la llave únicamente a partir de una fotografía. Comience con dos mediciones de espacio principales y luego proporcione los datos de las juntas de soporte necesarios para confirmar la configuración completa.
1. Holgura radial: mida desde la línea central del sujetador hasta la obstrucción más cercana. Esto ayuda a determinar si el cuerpo de la llave, el casete y la disposición de reacción pueden encajar alrededor de la articulación.
2. Espacio libre vertical: mida desde la parte superior de la tuerca o espárrago hasta la obstrucción que se encuentra encima. Esto determina si se puede instalar una llave de cuadrado más un casquillo o si se requiere un casete de perfil bajo.
También proporcione la siguiente información:
• Tamaño y paso de la rosca del perno y dimensión entre caras de la tuerca
• Par de apriete o aflojamiento requerido
• Longitud del perno expuesto por encima de la tuerca
• Superficie de reacción disponible y dirección de apriete
• Fotografías o videos claros que muestran la articulación completa y las obstrucciones cercanas.
• Detalles de la bomba hidráulica, la manguera y el acoplamiento si se reutilizará el equipo existente
Para proyectos en el extranjero, la selección puede comenzar sin una visita presencial al sitio. Baier puede proporcionar guía por video remota para que el ingeniero o distribuidor del cliente mida los puntos de referencia correctos mientras la junta es visible en la cámara.
Un flujo de trabajo de selección remota típico es:
1. Envíe la especificación del perno, el par objetivo, la descripción de la aplicación y fotografías generales.
2. Unirse a una videollamada con una cinta métrica o pie de rey disponible en el local.
3. Mida el tamaño de la tuerca, el juego radial, el juego vertical, la protuberancia del perno y el área de reacción propuesta bajo guía.
4. Baier revisa la envolvente de la herramienta, el tamaño del casquillo o casete, la disposición de reacción y la compatibilidad del sistema hidráulico.
5. El cliente recibe un modelo y una configuración recomendados para la verificación final en el lugar de trabajo antes de la operación.
Importante: La guía remota admite la medición y la selección del modelo, pero el cliente debe verificar las dimensiones finales, las condiciones de reacción y los procedimientos operativos en el lugar de trabajo real antes de usar la herramienta. |
Un mismo proyecto puede contener varias geometrías de unión. Las posiciones de brida abiertas pueden adaptarse a una llave de cuadrado, mientras que las posiciones empotradas o muy espaciadas en el mismo activo pueden requerir un casete de perfil bajo. Por lo tanto, los distribuidores y equipos de mantenimiento que prestan servicios en múltiples industrias pueden mantener ambos sistemas disponibles, junto con los enchufes y cabezales de trabajo más utilizados.
Si ninguna de las configuraciones estándar encaja, no fuerce la herramienta en su posición ni improvise el punto de reacción. Comparta el dibujo de la junta y las medidas para evaluar un brazo de reacción, un casquillo, un cabezal de trabajo u otra configuración de ingeniería adecuados.
• El par requerido está dentro del rango operativo especificado del modelo seleccionado.
• El tamaño de la cabeza de la tuerca o del perno coincide con el casquillo o el casete.
• Las holguras verticales y radiales son suficientes para toda la gama de herramientas.
• Hay disponible un punto de reacción estable y homologado para la dirección de la carga.
• La presión de la bomba, las mangueras y los acoplamientos son compatibles con el sistema de llave.
• La configuración final se ha verificado con las dimensiones reales del lugar de trabajo.
Envíe a Baier las especificaciones de sus pernos, el par objetivo, las medidas de espacio libre y fotografías del lugar de trabajo. Para clientes extranjeros, podemos organizar una guía remota por video para medición, selección de modelo, configuración y operación según las instrucciones proporcionadas. Nuestro equipo le ayudará a evaluar si una llave dinamométrica hidráulica de perfil bajo o de accionamiento cuadrado es el punto de partida más adecuado para su aplicación.
