Llave dinamométrica para tuercas: errores comunes, intervalos de reapriete y mejores prácticas

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2026-08-05      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

La instalación adecuada de las tuercas de las ruedas requiere el uso de una llave dinamométrica calibrada para lograr un alargamiento preciso del perno y una fuerza de sujeción sin exceder los límites elásticos. Los intervalos de reapriete deben ocurrir estrictamente después de las primeras 50 a 100 millas (80 a 160 km) de operación inicial después de la instalación o servicio de la rueda, acompañados de ciclos de mantenimiento de rutina adaptados a los perfiles de carga operativa. El uso de equipos de llave dinamométrica de calidad profesional evita fallas en las juntas, separación de ruedas, corte de pernos y deformación de bridas.

De un vistazo

Sección

Resumen

Por qué es importante el torque correcto de las tuercas

Examina la mecánica de la fuerza de sujeción, el alargamiento de los pernos, los coeficientes de fricción y la pretensión de los pernos necesarios para evitar fallas por fatiga, corte de los pernos y distorsión del rotor.

Errores comunes a evitar

Analiza errores operativos, incluido el exceso de torsión de la pistola de impacto, el descuido de la expansión térmica, la aplicación inadecuada de lubricación y el uso de herramientas no calibradas.

Cómo y cuándo revisar y volver a apretar

Describe programas exactos de reapriete, intervalos operativos (50 a 100 millas después de la instalación), reglas de estabilización térmica y pasos de ajuste de la llave dinamométrica en forma de estrella entrecruzada.

Soluciones para un torque confiable de las tuercas

Presenta soluciones avanzadas de llaves dinamométricas mecánicas, neumáticas y eléctricas de accionamiento continuo diseñadas para ofrecer una precisión de torsión constante para vehículos industriales de servicio pesado.

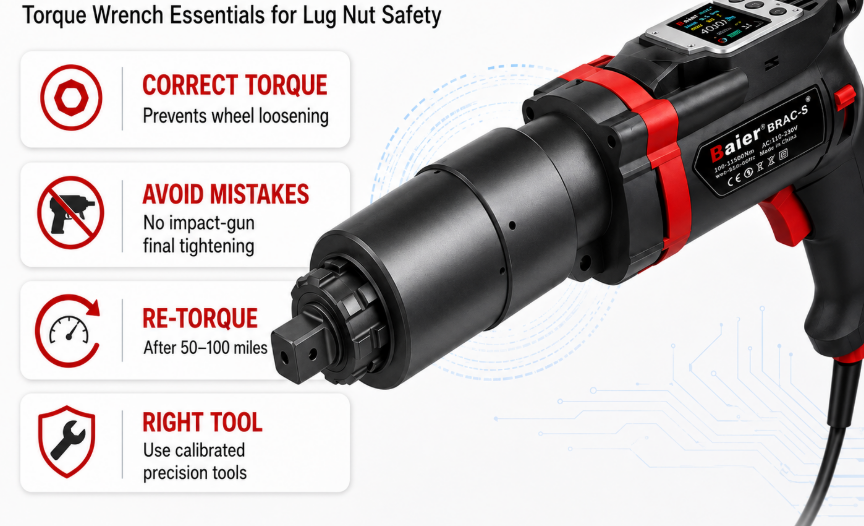

llave dinamométrica.png

Por qué es importante el torque correcto de las tuercas

El torque correcto de las tuercas garantiza que los pernos de las ruedas logren una pretensión axial y una fuerza de sujeción óptimas para evitar fallas mecánicas de las juntas, fatiga de los pernos y desprendimiento de la llanta durante los ciclos de carga dinámica.

En ingeniería mecánica, una unión atornillada funciona según el principio fundamental de la deformación elástica. Cuando se aplica una llave dinamométrica a una tuerca, la fuerza de rotación supera la fricción de la rosca y la cara, convirtiendo el torque en tensión axial a lo largo del eje del perno. Esta tensión estira el perno elásticamente dentro de su límite elástico, actuando como un resorte rígido que sujeta firmemente el cubo de la rueda, la tapa del rotor del freno y la llanta. Si la fuerza de sujeción aplicada es insuficiente, las cargas de corte dinámicas provenientes de la aceleración, el frenado y las curvas del vehículo se transfieren directamente al cuerpo de los pernos en lugar de disiparse a través de la fricción a través de las superficies de contacto de la cara del cubo. Con el tiempo, los micromovimientos causan fatiga cíclica, lo que resulta en desgaste de roscas, alargamiento del orificio, corte de pernos y posible desprendimiento catastrófico de la rueda.

Por el contrario, la aplicación excesiva de una llave dinamométrica tensiona el perno más allá de su límite elástico superior hasta provocar una deformación plástica permanente. Una vez que un perno experimenta una deformación por fluencia, su capacidad de tensión estructural cae permanentemente, lo que hace que pierda la tensión previa de sujeción incluso si la tuerca permanece visualmente apretada. Además, un ajuste excesivo ejerce una presión axial desigual sobre el conjunto de cubo y freno. Esta distribución no uniforme de la tensión induce un descentramiento lateral en el disco de freno, lo que provoca deformación térmica, pulsaciones severas del pedal del freno, desgaste prematuro de las pastillas y grietas en las superficies de los asientos de las ruedas. Comprender el propósito exacto de la llave dinamométrica permite a los técnicos de mantenimiento lograr consistentemente una fuerza de sujeción específica y al mismo tiempo preservar la integridad estructural de todo el conjunto de ruedas.

Para establecer estándares de ingeniería adecuados, los cálculos precisos del par objetivo se basan en el diámetro del perno, el paso de la rosca, el grado del material y las condiciones de lubricación de la superficie. Los valores de torsión estándar se calculan utilizando la fórmula de tensión básica T = K D F, donde T es la torsión objetivo, K es el coeficiente de torsión o factor de tuerca, D es el diámetro nominal del sujetador y F es la tensión deseada del perno. A continuación se muestra una matriz de referencia completa que describe las características de tensión mecánica, los tamaños de rosca y las ventanas de torsión objetivo para configuraciones comunes de pernos de ruedas industriales y automotrices en condiciones secas.

Diámetro del perno y paso de rosca

Grado de fijación/clase de propiedad ISO

Límite elástico (MPa)

Par seco recomendado (Nm)

Torsión en seco recomendada (pies-libras)

Pretensión de perno calculada (kN)

M12 x 1,25

Clase 10.9 métrico de alta resistencia

940

100 - 115

74 - 85

42.5

M12 x 1,50

Clase 10.9 métrico de alta resistencia

940

110 - 125

81 - 92

45.0

M14 x 1,50

Clase 10.9 métrico de alta resistencia

940

160 - 180

118 - 133

63.8

1/2 pulgada - 20 UNF

Estructural Pesado SAE Grado 8

900

120 - 135

88 - 100

48.2

9/16 pulgadas - 18 UNF

Estructural Pesado SAE Grado 8

900

175 - 200

129 - 147

68.5

M22 x 1,50 (Comercial)

Vehículo pesado comercial clase 10.9

940

550 - 650

405 - 479

175.0

Desde una perspectiva de ingeniería estructural y OEM, el desarrollo de productos se centra en gran medida en el cumplimiento de las especificaciones de par estandarizadas. ¿Por qué los equipos de ingeniería diseñan interfaces de ruedas con tolerancias tan estrictas? Los gestores de flotas comerciales y los ingenieros automotrices europeos dan prioridad al control preciso del par porque las modernas llantas de aleación ligera y los materiales compuestos de frenos de alto rendimiento tienen bandas de tolerancia térmica mucho más estrechas. Las operaciones europeas hacen hincapié en la repetibilidad precisa de la fuerza de sujeción para evitar microfisuras en los asientos de las ruedas de aleación ligera y reducir las reclamaciones de garantía causadas por discos de freno deformados. En respuesta a los comentarios de la flota, nuestro diseño de ingeniería incorpora llaves de vaso de alta rigidez y juegos de engranajes planetarios de precisión que garantizan la precisión de la salida de torque dentro de estrictos márgenes industriales.

Principio de física de atornillado: la gran mayoría (aproximadamente del 85 % al 90 %) del par de apriete aplicado se consume superando la fricción debajo de la cabeza de la tuerca y a lo largo de las roscas de acoplamiento. Sólo entre el 10% y el 15% de la energía total aplicada con una llave dinamométrica genera en realidad la fuerza de sujeción activa que sujeta la rueda de forma segura al buje.

Errores comunes a evitar

Los errores más frecuentes con las llaves dinamométricas incluyen el uso de llaves de impacto no calibradas, la aplicación de lubricantes inadecuados a roscas clasificadas en seco, el descuido de la variación de expansión térmica y la falta de ejecución de secuencias de apriete adecuadas en forma de estrella.

En entornos de talleres industriales de alto rendimiento, a menudo se prioriza la velocidad sobre la precisión mecánica, lo que genera graves errores de atornillado. El principal error es confiar en pistolas de impacto neumáticas para la aplicación final del torque de las tuercas. Las herramientas de impacto utilizan martillos cinéticos no controlados que generan rápidos picos de fuerza, que a menudo superan los límites de torsión especificados por el fabricante entre un 50% y un 100%. Si bien una pistola de impacto es eficaz para un desmontaje rápido, su uso para el apriete final provoca una pretensión no uniforme de los pernos en todo el conjunto de pernos de rueda. Un perno puede apretarse demasiado hasta alcanzar la fluencia estructural, mientras que un perno adyacente permanece subtensado, creando un perfil de fuerza de sujeción inestable que desestabiliza el buje bajo altas cargas de frenado dinámicas.

Otro error común es aplicar compuesto, grasa o aceite antiagarrotamiento a los pernos de las ruedas diseñados para instalación en seco. Las especificaciones de par de apriete proporcionadas por los fabricantes de vehículos y maquinaria están casi universalmente calibradas para roscas limpias y secas, a menos que se indique explícitamente lo contrario. La aplicación de un lubricante reduce drásticamente el coeficiente de fricción (factor K) de aproximadamente 0,20 a 0,10 o menos. Al aplicar el valor de torsión seco completo especificado a un perno lubricado, la fricción reducida permite que la tuerca gire significativamente más hacia abajo en las roscas, lo que aumenta la tensión axial entre un 30% y un 50% para exactamente la misma lectura de la llave dinamométrica. Este exceso de tensión involuntario rompe fácilmente los pernos, pela los hilos o aplasta el asiento de la rueda.

Además, los técnicos frecuentemente cometen errores operativos con respecto al manejo y almacenamiento de la llave dinamométrica. El uso de una llave dinamométrica como barra rompedora para aflojar tuercas oxidadas y rebeldes daña los mecanismos de trinquete internos y altera la calibración del resorte. De manera similar, si no se restablece una llave dinamométrica mecánica de tipo clic a su configuración de escala mínima antes de un almacenamiento a largo plazo, el resorte de compresión interno queda bajo carga, lo que provoca una fatiga permanente del resorte y una torsión insuficiente sistemática durante los ciclos de mantenimiento posteriores.

Modo de error

Causa primaria

Impacto mecánico

Práctica de ingeniería correctiva

Torsión excesiva de la herramienta de impacto

Uso no regulado de martillo neumático para asentamiento final

Deformación plástica de los pernos, asientos de aleación agrietados, deformación del disco.

Tuercas ajustadas con herramienta de baja potencia; finalizar con una llave dinamométrica calibrada

Lubricación involuntaria de sujetadores

Aplicar antiagarrotamiento o aceite a roscas secas

Pico de tensión de sobrecarga del 30 % al 50 % en el ajuste de par objetivo

Limpiar los hilos con un cepillo de alambre; mantener la condición seca a menos que se especifique por el OEM

Ajuste de componentes calientes

Comprobación del par inmediatamente después de una frenada brusca

Lecturas de par falsas debido a la variación de la fricción de expansión térmica

Deje que el conjunto de la maza se enfríe a temperatura ambiente antes de volver a apretarlo.

Secuencia de apriete circular lineal

Apretar tuercas secuencialmente en círculo

Asiento desigual del cubo, alineación del borde en ángulo, descentramiento lateral

Aplicar estrictamente el patrón de estrellas entrecruzadas en las etapas de múltiples pasadas.

Almacenamiento inadecuado de herramientas

Dejar la llave de clic almacenada bajo alta tensión de resorte

Fatiga interna del resorte, pérdida de precisión del torque con el tiempo

Desenrolle las llaves tipo clic hasta el marcador de escala más bajo después de cada turno

Para abordar estos modos de error es necesario evaluar los patrones de uso de los clientes en el mundo real y los comentarios de campo. ¿Qué características priorizan los responsables de mantenimiento comercial a la hora de equipar a sus técnicos? Los comentarios de la industria indican que los operadores de flotas comerciales priorizan la durabilidad de las herramientas, los indicadores visuales de ajuste de torsión y los mecanismos de bloqueo infalibles que evitan ajustes accidentales durante la operación continua. Las autoridades de transporte europeas inspeccionan exhaustivamente los registros de mantenimiento de las flotas, por lo que es esencial contar con marcadores claros de verificación del par. Para abordar estas demandas, las herramientas modernas incorporan marcas láser de doble escala, bloqueos de ajuste positivo y mecanismos de accionamiento de rotación continua que minimizan la fatiga del operador y al mismo tiempo eliminan las variaciones de torsión inducidas por impulsos.

Cómo y cuándo revisar y volver a apretar

Las tuercas se deben volver a apretar después de un período de funcionamiento inicial de 50 a 100 millas (80 a 160 km) después de la instalación de la rueda, seguido de verificaciones de mantenimiento programadas durante cada rotación de llantas o intervalo de servicio de 5,000 millas.

La necesidad de ingeniería detrás del reapriete obligatorio se centra en la relajación de las juntas y el asentamiento de la superficie. Cuando se instala recientemente un conjunto de rueda, existen imperfecciones microscópicas de pintura, incrustaciones de óxido, rebabas y crestas de mecanizado entre la cara del cubo, la tapa del rotor del freno, la brida de la llanta y los asientos de las tuercas. A medida que el vehículo opera bajo cargas dinámicas reales (experimentando fuerzas en las curvas, vibraciones y ciclos térmicos), estas irregularidades microscópicas se comprimen y aplanan. Este proceso de asentamiento mecánico reduce el espesor total de la pila de juntas en fracciones de milímetro. Debido a que un perno atornillado depende de un estiramiento estructural preciso para mantener la tensión, incluso la compresión microscópica de los componentes sujetos provoca una caída mensurable en el estiramiento del perno, lo que resulta en una pérdida significativa de la tensión de torsión inicial.

Para ejecutar un procedimiento de reapriete adecuado, el vehículo debe estar estacionado en una superficie nivelada con el cubo enfriado a la temperatura del aire ambiente. La realización de comprobaciones de par en conjuntos de ruedas calientes introduce un error de medición significativo porque el calor del freno expande los pernos y los cubos de las ruedas de aluminio a diferentes tasas de expansión térmica, alterando artificialmente la resistencia a la fricción de la rosca. Realice un ajuste sistemático de la llave dinamométrica para que coincida con la especificación OEM, asegúrese de que el casquillo de la herramienta se asiente completamente sobre cada tuerca sin amartillarse hacia los lados y aplique un tirón suave y continuo del mango hasta alcanzar el umbral objetivo. Nunca tire ni golpee el mango de la llave dinamométrica, ya que la energía cinética dinámica provoca un disparo prematuro o un torque excesivo antes de lograr un torque estático preciso.

Para garantizar una distribución uniforme de la fuerza de sujeción a lo largo de la cara del cubo, el apriete siempre debe realizarse en un patrón de estrella entrecruzado de varias etapas en lugar de una secuencia circular. A continuación se muestra un protocolo estructurado paso a paso para operaciones de montaje y reapriete de ruedas en diversas clases de vehículos de flota.

  1. Preparación inicial de la superficie: Inspeccione los montantes, las roscas y las caras de asiento. Elimine el óxido, la suciedad y la pintura vieja con un cepillo de alambre. Asegúrese de que todas las superficies de contacto estén limpias y secas.

  2. Roscado manual: enrosque todas las tuercas en los espárragos a mano durante al menos 3 a 5 vueltas completas para evitar que se enrosquen transversalmente antes de aplicar herramientas eléctricas.

  3. Primera etapa de ajuste perfecto (30 % del par objetivo): Baje el vehículo hasta que los neumáticos toquen ligeramente el suelo para evitar la rotación libre. Aplique torsión inicial en forma de estrella entrecruzada (p. ej., 1-4-2-5-3 para mazas de 5 orejetas) para centrar la rueda en el piloto de la maza o en el cono de orejetas.

  4. Pre-Torque de segunda etapa (60% de torque objetivo): Repita el patrón de estrella, aplicando un torque moderado para asegurar un asiento uniforme de la brida de la rueda a lo largo del sombrero del rotor.

  5. Torque de precisión de la etapa final (100% del torque objetivo): Baje el vehículo completamente hasta el suelo. Realice un tirón constante y continuo de la llave dinamométrica siguiendo el mismo patrón de estrella hasta alcanzar el ajuste de torsión requerido.

  6. Primer ciclo de reapriete operativo (50 - 100 millas): Vuelva a aplicar el par objetivo del 100 % en forma de estrella después de la operación inicial en la carretera para eliminar las pérdidas por relajación de las juntas.

  7. Inspección preventiva de rutina (cada 5000 millas/servicio pesado): Inspeccione visualmente las tuercas para detectar indicadores de movimiento, estiramiento de roscas o corrosión, y verifique los ajustes de torsión durante las revisiones de mantenimiento programadas.

Categoría de vehículo/equipo

Protocolo de instalación inicial

Primera ventana de reapriete

Intervalo de inspección secundaria

Factores del entorno operativo

Furgonetas y camionetas comerciales ligeras

Patrón de estrella de 3 etapas según especificaciones OEM

50 - 100 millas (80 - 160 kilómetros)

Cada 5000 millas/rotación de neumáticos

Conducción estándar en carretera, variaciones moderadas de carga útil

Camiones y remolques de servicio pesado

Patrón de estrella de 3 etapas con herramienta calibrada

50 millas (80 km) bajo carga útil

Cada 2,500 Millas / Chequeo Mensual de Flota

Alta vibración, cargas útiles pesadas en los ejes, transferencia térmica de frenos de aire

Equipos de construcción industriales

Patrón de estrella de 3 etapas para especificación de par alto

10 horas de funcionamiento post-servicio

Cada 250 horas de funcionamiento/mensual

Impactos extremos fuera de la carretera, acumulación de barro/polvo, corte de torsión severo

Maquinaria agrícola

Patrón de estrella de varias pasadas

25 horas de funcionamiento

Mantenimiento previo y posterior a la cosecha

Alta deflexión de las paredes laterales, impacto sobre el suelo en el campo, cargas pesadas estacionales

Consejo práctico de campo: Al verificar la tensión de las tuercas durante una inspección de reapriete, la llave dinamométrica debe ajustarse al torque objetivo especificado completo. Aplique una presión suave y constante hasta que la herramienta indique que se ha alcanzado el objetivo. Si la tuerca gira antes de que la herramienta haga clic o alcance la pantalla objetivo, se ha producido una relajación de la junta, lo que requiere que todas las tuercas en la cara del cubo se aflojen y se vuelvan a apretar sistemáticamente en forma de estrella.

Soluciones para un torque confiable de las tuercas

Lograr un torque consistente y repetible en las tuercas requiere seleccionar herramientas de grado industrial, que van desde llaves dinamométricas mecánicas hasta herramientas dinamométricas eléctricas y neumáticas de accionamiento continuo avanzadas, adaptadas a los requisitos específicos de mantenimiento de flotas.

Para instalaciones de servicio de vehículos estándar, las llaves dinamométricas de haz manual y digitales brindan una precisión confiable cuando se mantienen y calibran adecuadamente según los estándares ISO 6789. Sin embargo, en centros de flotas comerciales de servicio pesado, operaciones mineras y líneas de ensamblaje de fabricación industrial, el ajuste manual de tuercas de alto diámetro (como sujetadores M22 o de 7/8 de pulgada que requieren niveles de torque superiores a 600 Nm) causa fatiga severa del operador, tiempos de ciclo lentos y posibles lesiones ergonómicas. Para superar estas limitaciones, las operaciones de flotas modernas utilizan herramientas impulsadas por accionamiento continuo de alto torque que integran brazos de reacción para absorber las fuerzas de reacción de manera segura y al mismo tiempo brindar una salida de torque precisa.

Para los talleres de flotas de alto rendimiento donde la velocidad, la portabilidad y el control digital exacto del par son primordiales, las herramientas eléctricas avanzadas representan el punto de referencia moderno. La implementación de una llave dinamométrica eléctrica de alta precisión con adaptador de corriente para atornillado de alta resistencia permite a los técnicos de servicio programar digitalmente objetivos de torsión exactos con precisión de apagado automático. Estas herramientas cuentan con motores sin escobillas y cajas de engranajes planetarios de etapas múltiples que brindan un torque continuo y sin vibraciones directamente a la tuerca sin el ruido ni las restricciones de la línea neumática de los sistemas de aire tradicionales. El sistema de control interno monitorea continuamente la rotación del motor y el consumo de corriente, ejecutando un perfil de rampa de torsión suave que elimina el exceso dinámico y garantiza la precisión de la pretensión del perno dentro de estrictos márgenes porcentuales.

Para el mantenimiento de equipos industriales pesados ​​y fuera de carretera donde los entornos explosivos o hostiles restringen los dispositivos eléctricos, las soluciones de empernado con accionamiento neumático ofrecen relaciones potencia-peso excepcionales. La utilización de una llave dinamométrica neumática industrial de alta resistencia para aplicaciones de alto par garantiza una salida rotacional continua y suave impulsada por un suministro controlado de aire comprimido. A diferencia de las pistolas de impacto erráticas, las llaves dinamométricas neumáticas de alta precisión utilizan motores neumáticos continuos acoplados a reducciones de engranajes planetarios de precisión. Esta salida de rotación continua estira constantemente el perno hasta su valor de torsión objetivo exacto sin golpes de martillo, lo que extiende la vida útil del casquillo y elimina los riesgos de vibración mano-brazo del operador.

Tipo de arquitectura de herramienta

Rango de salida de par (Nm)

Tolerancia de precisión

Idoneidad de la aplicación primaria

Ventajas operativas

Llave de clic mecánica manual

20 - 350 Nm

+/- 4%

Vehículos comerciales ligeros, servicio automático de rutina.

Bajo costo, altamente portátil, no requiere fuente de alimentación externa

Llave dinamométrica digital manual

10 - 500 Nm

+/- 2%

Auditoría de taller de precisión, inspección de control de calidad.

Pantallas digitales de pico/seguimiento, memoria de registro de datos, alertas LED/zumbador

Llave dinamométrica eléctrica continua

100 - 4.000+ Nm

+/- 3% a +/- 3,5%

Montaje de flotas pesadas, mantenimiento de autobuses eléctricos, talleres de gran volumen.

Pantalla digital programable, apagado automático, bajo nivel de ruido, energía limpia

Llave dinamométrica planetaria neumática

150 - 10.000+ Nm

+/- 5%

Maquinaria de construcción pesada, transportadores de minería, entornos peligrosos.

Alta relación potencia-peso, funcionamiento neumático a prueba de explosiones, accionamiento continuo

Desde el punto de vista de la ingeniería industrial, la selección de herramientas afecta directamente el rendimiento del mantenimiento y la seguridad operativa. ¿Por qué las flotas europeas de transporte pesado prefieren cada vez más las llaves dinamométricas de accionamiento continuo a las herramientas manuales o de impacto tradicionales? Los operadores de flotas dan prioridad a las herramientas eléctricas y neumáticas de accionamiento continuo porque eliminan los daños por impacto en los asientos de las ruedas, reducen drásticamente los tiempos de respuesta del servicio por eje y proporcionan capacidades de auditoría de datos digitales requeridas por las modernas normas de seguridad del transporte de flotas. Al integrar ergonomía, ingeniería de engranajes planetarios y control preciso del par, estas herramientas permiten a los técnicos lograr una tensión óptima de los pernos de forma segura y eficiente en cada instalación de rueda.

Nota de calibración de herramientas: Todas las llaves dinamométricas industriales, ya sean manuales, eléctricas o neumáticas, deben someterse a pruebas de calibración periódicas al menos una vez cada 12 meses o después de cada 5000 ciclos de funcionamiento de acuerdo con las normas ISO 6789/ASME B107.300. El uso de herramientas no calibradas compromete la integridad de la pretensión de los pernos, invalida las garantías de mantenimiento de la flota y aumenta los riesgos de falla de las juntas.

Resumen técnico y conclusión de mejores prácticas

Mantener una tensión confiable de las tuercas en aplicaciones industriales y automotrices requiere un estricto cumplimiento de los principios mecánicos, cálculos correctos del ajuste del torque, protocolos disciplinados de reapriete y el uso de herramientas de precisión calibradas. Los pernos de rueda funcionan como resortes de tensión críticos; un torque excesivo provoca que los pernos se deformen plásticamente, mientras que un torque insuficiente provoca fallas por fatiga, distorsión del cubo y pérdida catastrófica de la rueda. Al evitar errores comunes en el taller, como el uso de llaves de impacto incontroladas, la aplicación de lubricantes para roscas inadecuados y el torque en secuencias circulares, las operaciones de mantenimiento preservan la integridad de las juntas y extienden significativamente la vida útil de los cubos de las ruedas, los discos de freno y los asientos de las llantas.

La adopción de procedimientos de mantenimiento sistemáticos, que incluyen limpieza exhaustiva de roscas, aplicación de torque en forma de estrella, estrictos ciclos de reapriete de 50 a 100 millas y calibración periódica de herramientas, garantiza la máxima seguridad operativa y tiempo de actividad del vehículo. Los centros de mantenimiento comerciales modernos se benefician enormemente de la transición a soluciones avanzadas de llaves dinamométricas eléctricas y neumáticas de accionamiento continuo. Estas herramientas ofrecen una pretensión de pernos precisa y repetible, eliminan la tensión por vibración del operador y agilizan los flujos de trabajo de mantenimiento de gran volumen, estableciendo un estándar inflexible de seguridad y eficiencia para el transporte industrial y las operaciones de maquinaria.
