Llave dinamométrica neumática: una herramienta potente y precisa para un empernado controlado

Una llave dinamométrica neumática es un avanzado instrumento de empernado de rotación continua accionado por engranajes planetarios y accionado por aire comprimido, diseñado para ofrecer un par repetible y de alta precisión que oscila entre cientos y decenas de miles de Newton metros con un ruido mínimo, baja fatiga del operador y una precisión de salida continua certificada de más o menos cinco por ciento.

Tabla de contenido

1. Principios y funcionalidad

2. Ventajas clave

3. Aplicaciones industriales

4. Análisis de selección: neumático vs eléctrico

Principios y funcionalidad de las llaves dinamométricas neumáticas

Una llave dinamométrica neumática funciona mediante la traducción de la energía potencial del aire comprimido en fuerza de rotación mecánica de alta relación a través de un motor neumático integrado acoplado directamente a una caja de cambios planetaria epicíclica de etapas múltiples, estableciendo una salida de torsión continua, suave y sin vibraciones para uniones empernadas industriales de alto tonelaje.

Desde una perspectiva de ingeniería, comprender la mecánica fundamental de una llave dinamométrica neumática comienza distinguiendo las herramientas de rotación continua de las llaves de impacto neumáticas tradicionales. Las herramientas de impacto estándar se basan en martillos internos que golpean un yunque para generar choques cinéticos intermitentes e incontrolados. Por el contrario, una llave dinamométrica neumática industrial utiliza un motor de paletas neumático diseñado con precisión que gira a altas velocidades bajo presión de aire regulada. Esta salida mecánica de alta velocidad y bajo par alimenta directamente a una caja de cambios planetaria de múltiples etapas, que reduce la velocidad de rotación y multiplica exponencialmente el par de salida. El resultado es una entrega suave y continua de energía de torsión al sujetador sin las violentas reacciones de choque, los peligros acústicos y la variación incontrolada del torque, características de los destornilladores de impacto.

El mecanismo operativo está intrínsecamente ligado a una regulación precisa de la presión. Debido a que el par de salida es una función matemática directa de la presión de aire suministrada al motor neumático, el empernado controlado se logra ajustando la presión del aire de entrada a través de una unidad de control de aire externa que cuenta con un sistema de filtro, regulador y lubricador. El ajuste preciso de la llave dinamométrica se realiza consultando una tabla de calibración certificada específica de la herramienta que correlaciona la presión de entrada en bar o PSI con el par de salida en Newton metros o libras-pie. Cuando el aire comprimido alcanza el punto de ajuste de presión precalibrado, el motor neumático alcanza el equilibrio dinámico de pérdida o activa un mecanismo de apagado automático, deteniendo la rotación precisamente en el valor de par objetivo. Este propósito predecible de la llave dinamométrica mecánica garantiza que cada perno dentro de un conjunto de brida con múltiples sujetadores reciba una fuerza de tensión idéntica.

En aplicaciones de campo en plantas de proceso europeas, nuestros equipos de ingeniería analizan específicamente cómo el diseño de la caja de cambios neumática afecta la acumulación térmica y la deflexión estructural. Una llave dinamométrica neumática de rotación continua elimina los problemas de picos de calor inducidos por la fricción que se encuentran comúnmente en los sistemas de empernado hidráulico durante los ciclos de trabajo continuo. La expansión constante del aire comprimido a través del motor de la herramienta ejerce un efecto de enfriamiento natural en la carcasa del engranaje, lo que permite un funcionamiento continuo en líneas de montaje de alto rendimiento sin degradación térmica de los lubricantes internos o los perfiles de los dientes del engranaje. Para operaciones industriales de servicio pesado que requieren un alto rendimiento continuo, los ingenieros frecuentemente implementan configuraciones modernas de llaves dinamométricas neumáticas que combinan engranajes planetarios de aleación de acero de múltiples etapas con brazos de reacción ergonómicos para neutralizar las contrafuerzas rotacionales de manera segura.

Funcionalidad

Ventajas clave de las llaves dinamométricas neumáticas en operaciones industriales

Las llaves dinamométricas neumáticas ofrecen ventajas operativas inigualables en la industria pesada al combinar seguridad absoluta conforme a ATEX en entornos explosivos peligrosos con rotación continua de alta velocidad, repetibilidad extrema del par dentro de más o menos cinco por ciento y seguridad ergonómica superior que protege a los operadores de lesiones por vibraciones industriales.

En el ensamblaje de juntas industriales pesadas, las ventajas de una llave dinamométrica neumática abarcan la eficiencia mecánica, la seguridad en el lugar de trabajo y el retorno financiero de la inversión. El principal factor para seleccionar la tecnología neumática en lugar de fuentes de energía alternativas radica en su perfil de seguridad inherente a prueba de explosiones. Las refinerías petroquímicas, las plataformas petroleras marinas, las plantas de procesamiento de productos químicos y las minas de carbón subterráneas representan entornos donde los gases combustibles, los vapores de hidrocarburos volátiles y las nubes de polvo en el aire están constantemente presentes. Las herramientas eléctricas presentan riesgos intrínsecos de chispas provenientes de las escobillas del motor o los contactos del interruptor, mientras que las unidades hidráulicas conllevan riesgos de fugas de fluido y líneas de presión.

Una segunda ventaja decisiva es la velocidad operativa y la productividad. Mientras que las llaves dinamométricas hidráulicas requieren un movimiento de carrera alternativo en el que el casquillo avanza paso a paso, una llave dinamométrica neumática proporciona una rotación continua de 360 ​​grados. Esta capacidad de accionamiento continuo acelera los ciclos de apriete y apriete hasta diez veces en comparación con las alternativas hidráulicas, lo que reduce drásticamente el tiempo de inactividad por mantenimiento durante las paradas importantes de la planta. Además, debido a que la fuerte fuerza de reacción es completamente absorbida por el brazo de reacción estructural que se apoya contra un perno o cuerpo de brida adyacente, se transmite cero tensión de torsión al operador de la herramienta. Este diseño ergonómico elimina el síndrome de vibración mano-brazo y la fatiga muscular, cumpliendo plenamente con rigurosas directivas internacionales de seguridad y salud en el lugar de trabajo.

Cuando consultamos con clientes industriales europeos, a menudo abordamos por qué se seleccionan configuraciones mecánicas específicas para las flotas industriales modernas. Los ingenieros de mantenimiento europeos dan prioridad a la resistencia del ciclo de trabajo continuo, una desviación mínima de la calibración y una capacidad de servicio rápido. Una llave dinamométrica neumática de rotación continua bien diseñada satisface estas demandas mediante una construcción mecánica robusta y requisitos de mantenimiento simplificados. Para revisar especificaciones de ingeniería integrales en varios modelos neumáticos y relaciones de transmisión, los técnicos a menudo consultan documentación detallada sobre llaves dinamométricas neumáticas para hacer coincidir los requisitos de torsión específicos de las juntas con los rangos óptimos de torsión de la herramienta.

Ventajas de las llaves dinamométricas neumáticas

1. Repetibilidad y precisión superiores: ofrece una salida de torsión constante con una repetibilidad de más o menos del cuatro al cinco por ciento en miles de ciclos de empernado, lo que garantiza una tensión igual de los pernos en bridas críticas que retienen presión.

2. Seguridad intrínseca en zonas peligrosas: Alimentado exclusivamente por aire comprimido sin componentes eléctricos, lo que permite un funcionamiento continuo seguro en atmósferas explosivas, refinerías e instalaciones de procesamiento de químicos.

3. Rotación continua de alta velocidad: ejecuta un tensado y desmontaje continuo de sujetadores de 360 ​​grados, acelerando las operaciones de empernado hasta diez veces más rápido que las llaves hidráulicas de acción de carrera convencionales.

4. Protección ergonómica y par de reacción cero: los brazos de reacción estructural anclan completamente las contrafuerzas rotacionales contra estructuras rígidas adyacentes, protegiendo a los operadores de contragolpes peligrosos y exposición a vibraciones a largo plazo.

5. Confiabilidad del ciclo de trabajo pesado: el enfriamiento de expansión neumática evita el sobrecalentamiento del motor durante las operaciones continuas de la línea de producción o de la refinería, lo que garantiza una disponibilidad ininterrumpida de las herramientas.

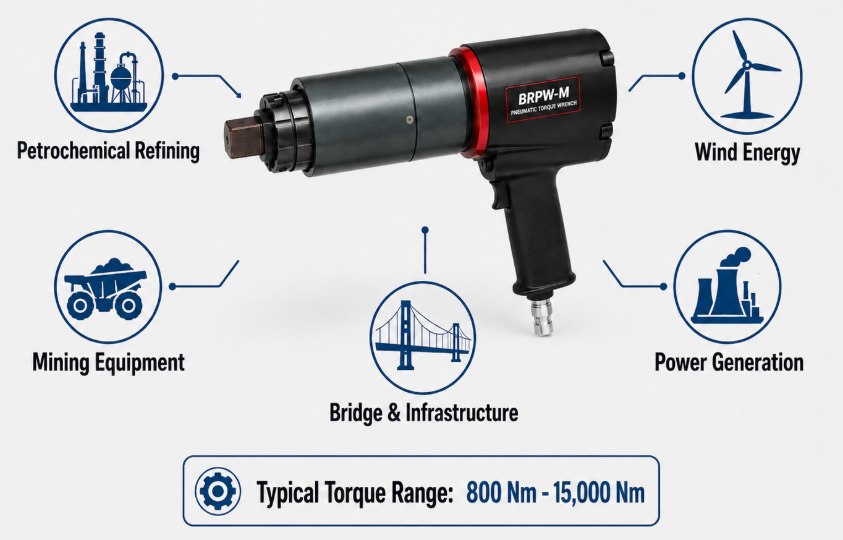

Aplicaciones industriales y despliegue sectorial

Las llaves dinamométricas neumáticas industriales son soluciones de atornillado críticas en el procesamiento de petróleo y gas, generación de energía, construcción de turbinas eólicas, infraestructura minera pesada, mantenimiento de acerías e instalación de tuberías a gran escala donde los sujetadores de alto tonelaje exigen una precisión de carga de sujeción verificada.

La versatilidad de la llave dinamométrica neumática la convierte en un instrumento indispensable en diversos sectores de la ingeniería industrial pesada. En las refinerías de petróleo y las instalaciones de procesamiento petroquímico en alta mar, las bridas de tuberías que retienen la presión, los intercambiadores de calor, las vasijas de los reactores y los dispositivos de prevención de explosiones dependen de una compresión uniforme de las juntas. La tensión inconsistente de los pernos en una brida de hidrocarburos puede causar emisiones fugitivas catastróficas, contaminación ambiental o riesgos de incendio. La llave dinamométrica neumática garantiza que cada perno se apriete según las especificaciones de diseño exactas siguiendo las pautas ASME PCC-1 para el ensamblaje de juntas de brida atornilladas, creando un sello hermético que resiste presiones de fluido internas extremas y ciclos térmicos.

En el sector de las energías renovables, particularmente en el montaje y mantenimiento de turbinas eólicas, las aplicaciones de empernado presentan desafíos de ingeniería únicos. Las bridas de los segmentos de torres de turbinas eólicas, los rodamientos giratorios, los accesorios de los cubos y las fijaciones de las raíces de las palas requieren valores de par elevados que a menudo superan varios miles de Newton metros, ejecutados a alturas significativas y con limitaciones de tiempo estrictas. Los técnicos de campo confían en los sistemas de empernado neumáticos para lograr velocidades rápidas de descenso durante el apilado de las torres. De manera similar, en el mantenimiento de equipos pesados ​​de minería, como el reemplazo de almohadillas de oruga en excavadoras hidráulicas, la instalación de revestimientos de trituradoras y el torque de tuercas de ruedas de camiones de transporte, las herramientas neumáticas de empernado brindan la inmensa fuerza necesaria para aflojar los sujetadores atascados por la corrosión y apretar pernos nuevos con precisión en condiciones extremas de polvo y barro.

Al analizar la selección de equipos con directores de proyectos globales, con frecuencia evaluamos cómo la infraestructura de la planta afecta la implementación de herramientas. Si bien los sistemas neumáticos son ideales para plantas equipadas con anillos de aire comprimido centralizados, los equipos de campo remotos sin compresores diésel pesados ​​a menudo requieren alternativas eléctricas autónomas. Para operaciones de campo donde los suministros de aire comprimido no están disponibles o son logísticamente poco prácticos, los ingenieros especifican sistemas avanzados con cable o batería, como la llave dinamométrica eléctrica serie BRAC-S con adaptador de corriente , que proporciona un control de par digital preciso directamente desde energía eléctrica estándar o generadores portátiles.

Aplicaciones

1. Bridas petroquímicas y de refinación: atornillado de juntas de tuberías críticas, cubiertas de recipientes a presión y placas terminales de intercambiadores de calor según estrictas especificaciones de asiento de bridas ASME.

2. Conjunto de torre y rotor de turbina eólica: tensar los pernos de anclaje de la base, las bridas de conexión de la sección de la torre, los soportes de los cojinetes principales y los pernos de la raíz de las palas durante la instalación y el servicio programado.

3. Maquinaria pesada para minería y movimiento de tierras: mantenimiento de zapatas de orugas de excavadoras, revestimientos de molinos de bolas, pernos de ruedas de camiones de acarreo y marcos estructurales de trituradoras en condiciones extremas de suciedad y humedad.

4. Plantas de energía térmica, hidroeléctrica y nuclear: Protección de carcasas de turbinas de vapor, líneas de vapor de alta presión, bombas de alimentación de calderas y acoplamientos de bridas de tuberías forzadas durante reparaciones importantes.

5. Construcción de infraestructura y puentes: Apriete de conexiones de vigas de acero estructural, pernos de agarre por fricción de alta resistencia (HSFG) y placas de anclaje de pasarelas de grúas pesadas.

Análisis de selección: llaves dinamométricas neumáticas versus eléctricas

La selección entre una llave dinamométrica neumática y una llave dinamométrica eléctrica depende de la disponibilidad operativa de la red de aire, la clasificación de áreas peligrosas, la portabilidad requerida, la intensidad del ciclo de trabajo y las necesidades de registro de datos digitales para cumplir con el control de calidad.

Al establecer estandarizaciones de flotas de herramientas para los principales clientes de ingeniería industrial, es esencial una evaluación comparativa rigurosa entre los sistemas de accionamiento neumático y los sistemas de accionamiento eléctrico. Ambos tipos de herramientas utilizan cajas de engranajes de reducción planetaria similares para multiplicar el torque, pero sus fuentes de energía subyacentes y características de control del motor crean capacidades operativas distintas. La llave dinamométrica neumática sobresale en entornos industriales continuos de servicio pesado donde la infraestructura de aire comprimido está fácilmente disponible, como plantas de fabricación, refinerías y diques secos de astilleros. Las herramientas neumáticas presentan una relación potencia-peso excepcionalmente alta, lo que permite dimensiones de herramienta compactas que se ajustan a entornos mecánicos restringidos. Además, como los motores neumáticos no contienen circuitos electrónicos, son inmunes a las interferencias electromagnéticas, las sobretensiones eléctricas y la entrada de humedad.

Por otro lado, las llaves dinamométricas eléctricas, que utilizan motores CC sin escobillas y microcontroladores digitales, ofrecen precisión, programabilidad por el usuario y conectividad de datos superiores. Las herramientas eléctricas permiten a los operadores establecer el par objetivo directamente a través de pantallas digitales sin necesidad de tablas de calibración externas ni reguladores de presión. Las unidades eléctricas modernas también admiten algoritmos de empernado de múltiples etapas, estrategias de apriete por ángulo de giro y registro de datos de torque inalámbrico en tiempo real para el mantenimiento de registros de control de calidad automatizados. Sin embargo, en ciclos continuos de empernado bajo carga máxima, los motores eléctricos generan calor interno que puede desencadenar cortes de protección térmica, mientras que los motores neumáticos continúan funcionando fríos indefinidamente debido a la expansión del aire interno.

En nuestras consultas técnicas con directores de plantas europeas, los clientes preguntan con frecuencia por qué se prefieren configuraciones de motor específicas en el montaje de equipos pesados ​​y de automoción. Las instalaciones de fabricación europeas dan prioridad a la trazabilidad de los procesos, el bajo consumo de energía y los registros de auditoría precisos, lo que hace que las llaves eléctricas inteligentes sean muy atractivas para las plantas de montaje de las fábricas. Por el contrario, los tiempos de mantenimiento pesado en los sectores petroquímico y marino siguen estando fuertemente dominados por las herramientas neumáticas debido a los estándares de seguridad contra explosiones ATEX y su robusta durabilidad mecánica. Comprender esta dualidad operativa permite a los ingenieros implementar la tecnología de empernado exacta necesaria para cada escenario operativo.

Cuándo elegir llaves dinamométricas neumáticas o eléctricas

1. Elija Neumático cuando opere en ambientes explosivos ATEX donde las chispas eléctricas o los componentes electrónicos presentan riesgos para la seguridad.

2. Elija Neumático para un empernado continuo, sin interrupciones, las 24 horas del día, los 7 días de la semana, donde la acumulación térmica de la herramienta debe eliminarse por completo.

3. Elija eléctrico cuando trabaje en sitios remotos sin compresores de aire estacionarios o generadores de aire diesel portátiles pesados.

4. Elija Eléctrico cuando las especificaciones de calidad de las juntas requieran una visualización digital del torque, una estrategia de ángulo de giro y un registro automatizado de datos de apriete de pernos.

5. Elija Neumático para entornos marinos exteriores hostiles y con mucha humedad, donde los conectores eléctricos expuestos podrían corroerse o provocar un cortocircuito.

Pautas de mantenimiento y confiabilidad operativa: para mantener la precisión calibrada dentro de más o menos el cuatro por ciento y garantizar la confiabilidad mecánica a largo plazo de una llave dinamométrica neumática, los equipos de ingeniería deben aplicar un estricto protocolo de mantenimiento preventivo. Primero, opere siempre la herramienta con una unidad de control de aire en línea (filtro-regulador-lubricador) colocada a menos de cinco metros de la herramienta para eliminar la humedad, evitar la corrosión en el motor neumático y alimentar aceite para herramientas neumáticas ISO VG 32 limpio a una velocidad de 2 a 3 gotas por minuto. En segundo lugar, inspeccione periódicamente el brazo de reacción en busca de microfracturas, rebabas o deformaciones, ya que los brazos de reacción dañados alteran la distancia del brazo de palanca e introducen errores de medición durante la carga de alto torque. En tercer lugar, verifique la recalibración anual de acuerdo con las normas ISO 6789 en un banco de pruebas de transductor de torque certificado. El ajuste adecuado de la llave dinamométrica y la calibración de la presión evitan la deriva mecánica, lo que garantiza que la herramienta siga cumpliendo su propósito crítico de la llave dinamométrica de mantener la integridad de los pernos estructurales en entornos industriales exigentes.

Conclusión técnica integral y perspectivas de la industria

En resumen, la llave dinamométrica neumática sigue siendo uno de los instrumentos más confiables, potentes y precisos disponibles para los ingenieros industriales modernos para el empernado controlado. Al combinar una rotación suave y continua, un rendimiento excepcional de potencia-peso, seguridad intrínseca contra explosiones ATEX y una repetibilidad precisa del par, las llaves dinamométricas neumáticas abordan los desafíos de integridad de las juntas más exigentes en la fabricación pesada, la refinación petroquímica, la generación de energía y la construcción de infraestructura. Seleccionar la herramienta de empernado óptima requiere una evaluación equilibrada de los servicios públicos del sitio, las clasificaciones de seguridad ambiental, las demandas de servicio continuo y los requisitos de verificación de calidad. Cuando se integran con una filtración de aire adecuada, una calibración regular y procedimientos operativos capacitados, las llaves dinamométricas neumáticas brindan una integridad de unión impecable, cero fallas inesperadas en las bridas y una productividad operativa máxima a largo plazo.
