Llave dinamométrica hidráulica plana hueca serie RTH

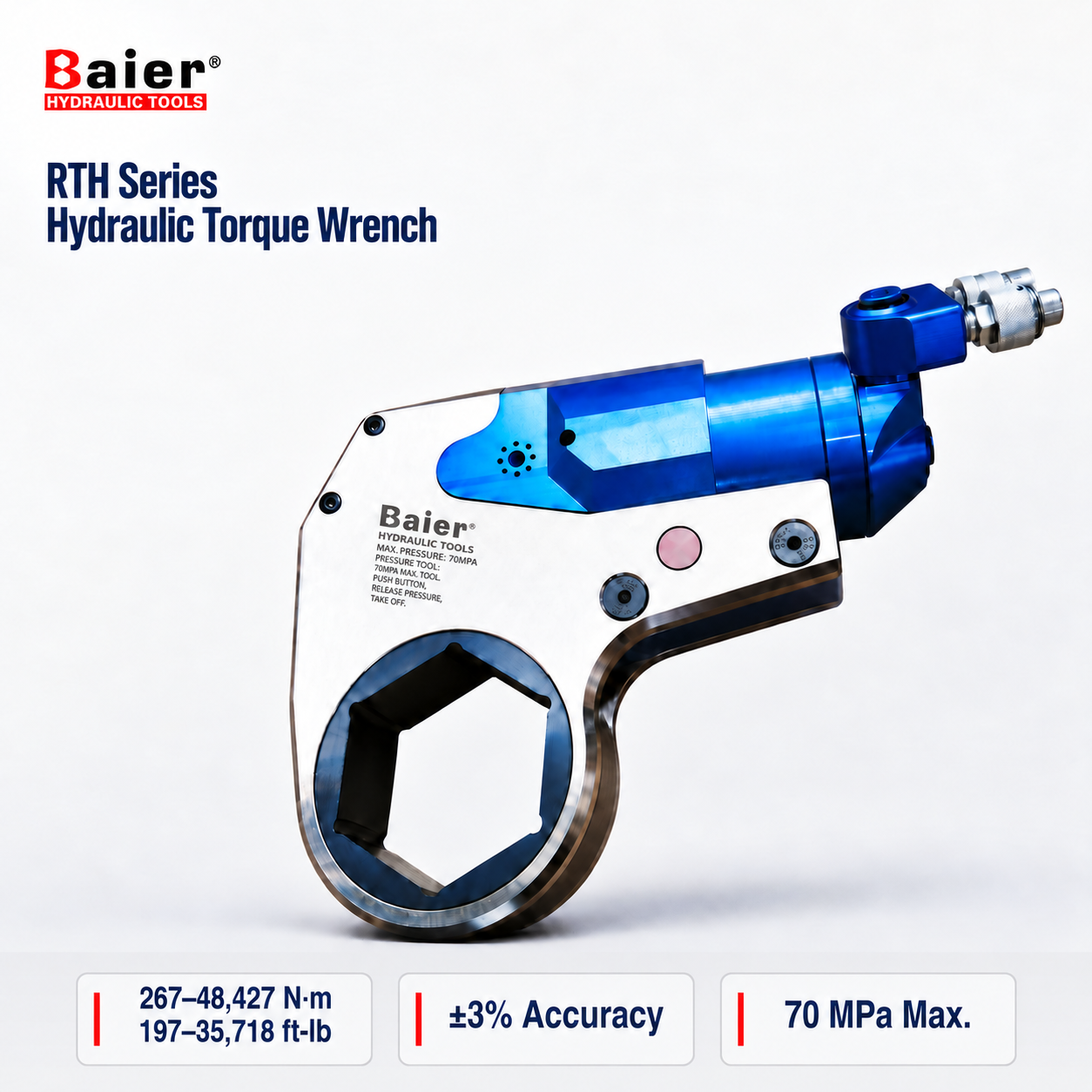

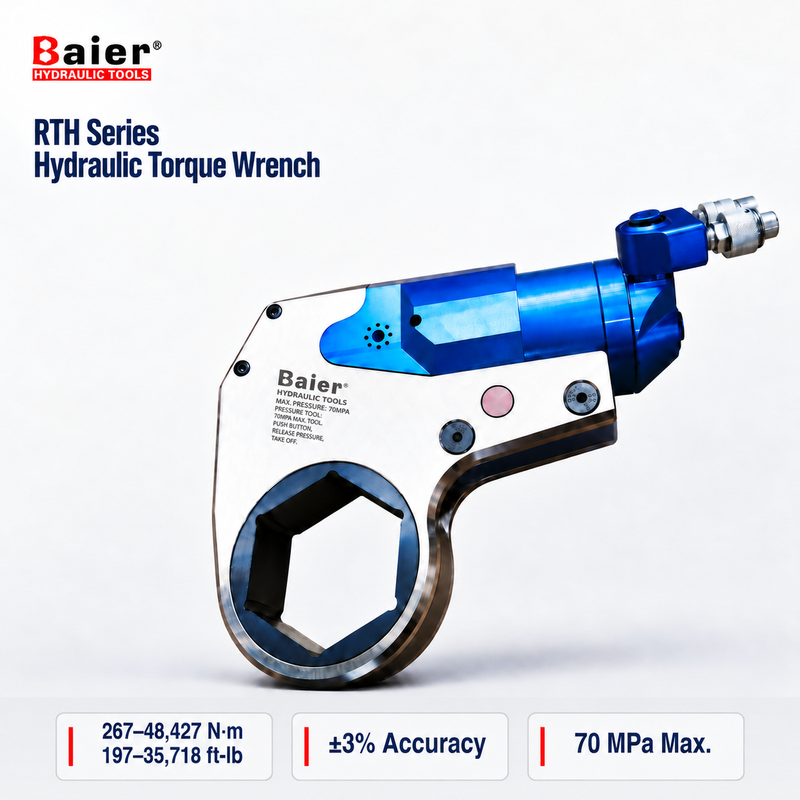

La serie Baier RTH es una llave dinamométrica hidráulica plana hueca para apretar y aflojar de forma controlada en espacios de empernado estrechos o con espacio restringido. Su cabezal de trabajo se acopla directamente a la tuerca, mientras que el cabezal de potencia desmontable admite cambios de configuración entre cabezales de trabajo compatibles. Cinco modelos básicos y 69 variantes de cabezales de trabajo catalogadas cubren configuraciones confirmadas de 267 a 48.427 N·m y aberturas hexagonales de 19 a 175 mm. La presión operativa máxima es de 70 MPa y la precisión del par indicada en el catálogo alcanza ±3%.

Modelo básico:	RTH03 RTH05 RTH12 RTH20 RTH40
Estado de Disponibilidad:



Preguntar Añadir al carrito Exportación PDF

Modelo:
Serie RTH
Marca del producto:
Baier
Código De Producto:
RTH

DESCRIPCIÓN GENERAL

Llave dinamométrica hidráulica plana hueca RTH

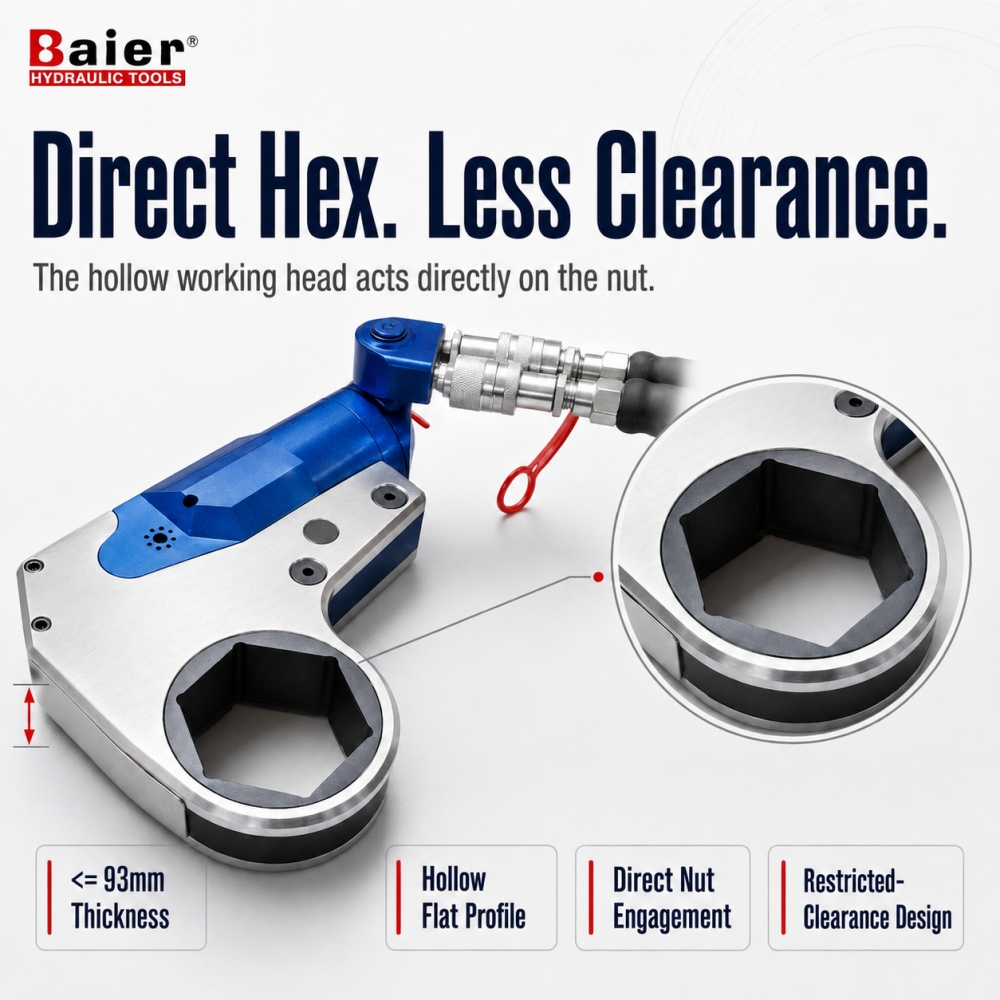

La serie Baier RTH es una llave dinamométrica hidráulica de hexágono directo y perfil bajo para apretar y aflojar de forma controlada donde el espacio circundante es limitado. El cabezal de trabajo hueco actúa directamente sobre la tuerca, lo que reduce el espacio requerido por una disposición separada de casquillo cuadrado.

Características clave

Diseño de espacio libre restringido: el cabezal de trabajo plano y hueco está diseñado para posiciones de empernado con espacio circundante limitado.
Enganche hexagonal directo: el cabezal de trabajo encaja directamente en la tuerca.

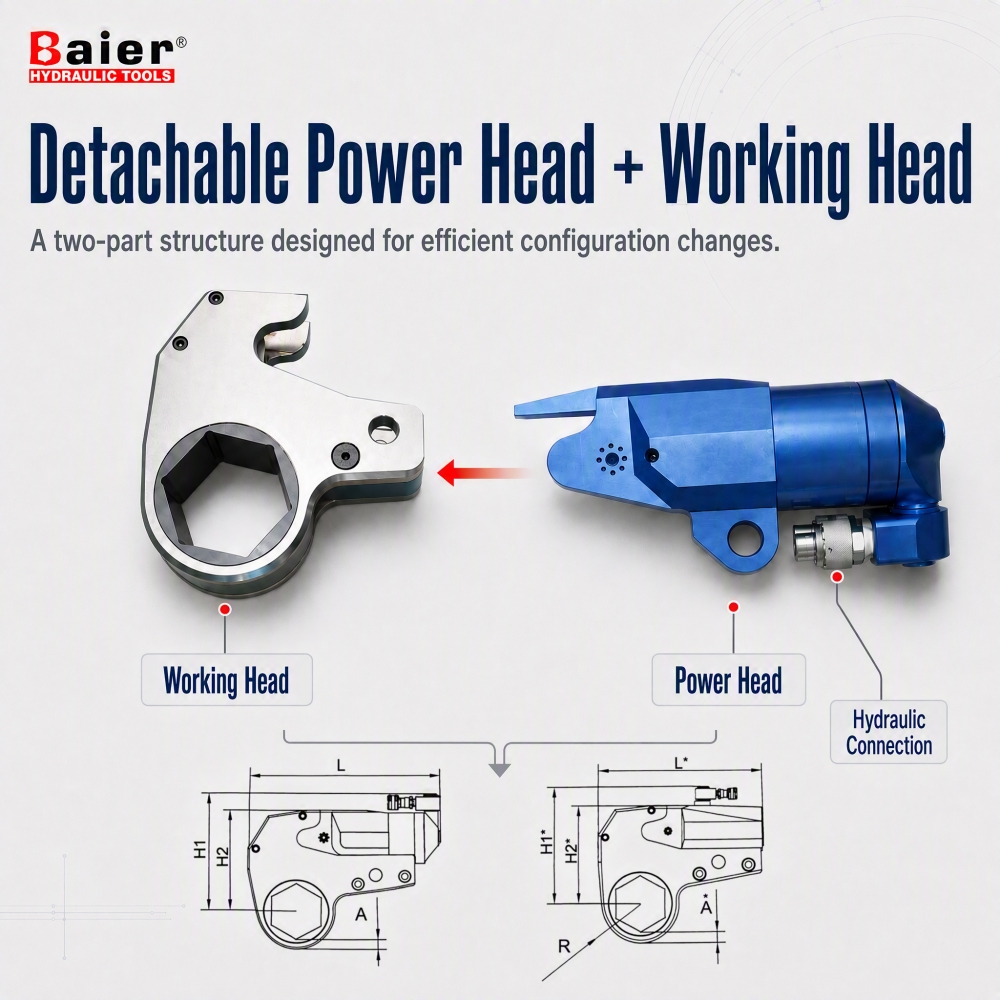

Estructura desmontable de dos partes: el cabezal de potencia y el cabezal de trabajo se separan para realizar cambios de configuración.

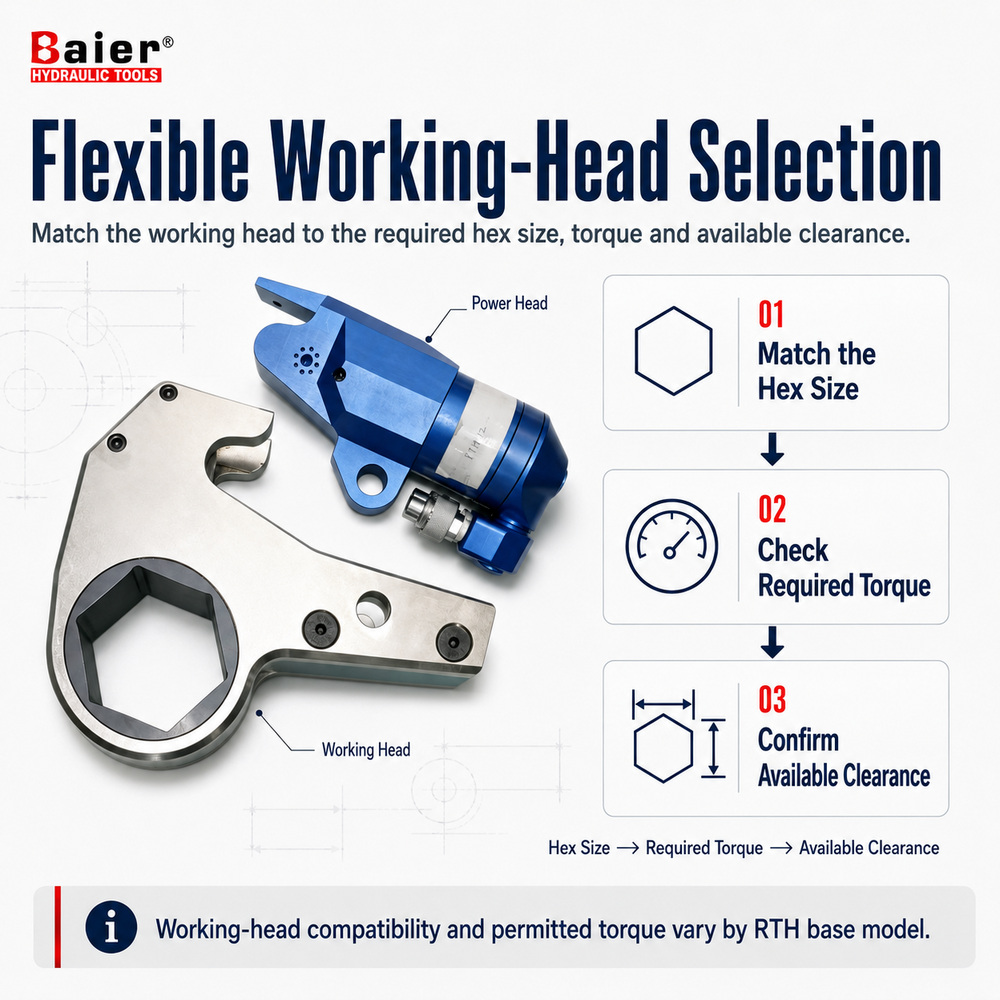

Selección flexible de cabezales de trabajo: cinco modelos básicos cubren 69 variantes de cabezales de trabajo catalogadas.
Amplia cobertura de series: las configuraciones confirmadas cubren aberturas hexagonales de 267 a 48 427 N·m y de 19 a 175 mm.
Operación hidráulica controlada: la presión máxima de operación es de 70 MPa y la precisión del torque indicada en el catálogo es de ±3%.

Importante: Cada cabezal de trabajo tiene sus propios límites dimensionales y de torque permitidos. Confirme el modelo base exacto y diríjase antes de la cotización.


PRESUPUESTO

Especificaciones técnicas

Serie	RTH
Modelos básicos	5
Variantes de cabezales de trabajo catalogadas	69
Cobertura de par en serie	267–48,427 N·m
Cobertura de apertura hexagonal	19-175 milímetros
Precisión del par	±3%
Presión máxima de funcionamiento	70 MPa

Descripción general del modelo base

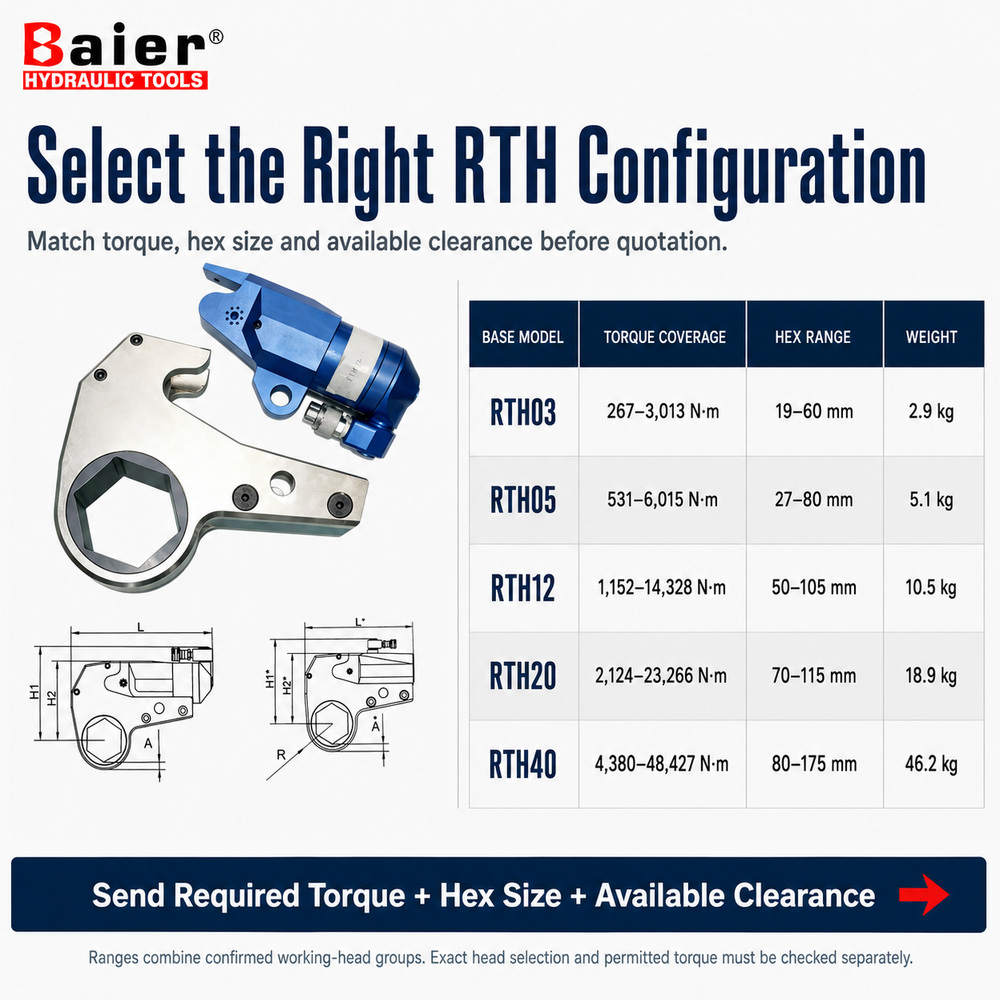

Modelo básico	Cobertura de par combinada	Rango hexagonal combinado	Peso del cabezal de potencia
RTH03	267–3.013 N·m	19-60 milímetros	2,9 kilogramos
RTH05	531–6.015 N·m	27-80 milímetros	5,1 kilogramos
RTH12	1.152–14.328 N·m	50-105 milímetros	10,5 kilogramos
RTH20	2.124–23.266 N·m	70-115 milímetros	18,9 kilogramos
RTH40	4.380–48.427 N·m	80-175 milímetros	46,2 kilogramos

Referencia del grupo jefe de trabajo

Modelo básico	Rango hexagonal	Cobertura de par	L	H1	H2	W1	W2	A
RTH03	19–46 milímetros	267–2.602 N·m	193	125	97	32	51	10-15
RTH03	50-60 milímetros	304–3.013 N·m	193	136	108	32	51	10-11
RTH05	27-65 milímetros	531–5.386 N·m	250	158	125	41	64	11-19
RTH05	70–80 milímetros	604–6.015 N·m	250	169	136	41	64	11.5–12
RTH12	50–80 milímetros	1.152–11.725 N·m	310	189	157	52	78	15–15.2
RTH12	85-105 milímetros	1.430–14.328 N·m	310	214	182	52	78	16-22
RTH20	70-100 milímetros	2.124–21.243 N·m	378	223	191	64	97	8–21
RTH20	105-115 milímetros	2.315–23.266 N·m	378	236	204	64	97	18–24
RTH40	80-117 milímetros	4.380–43.827 N·m	405	291	242	83	93	25–31
RTH40	120-175 milímetros	4.853–48.427 N·m	425	309	260	83	93	25–34

Las dimensiones están en milímetros. La tabla resume los grupos de jefes de trabajo confirmados; Se deben verificar las dimensiones exactas de la cabeza y el torque permitido para el tamaño hexagonal seleccionado.

APLICACIONES

Aplicaciones de pernos con espacio libre restringido

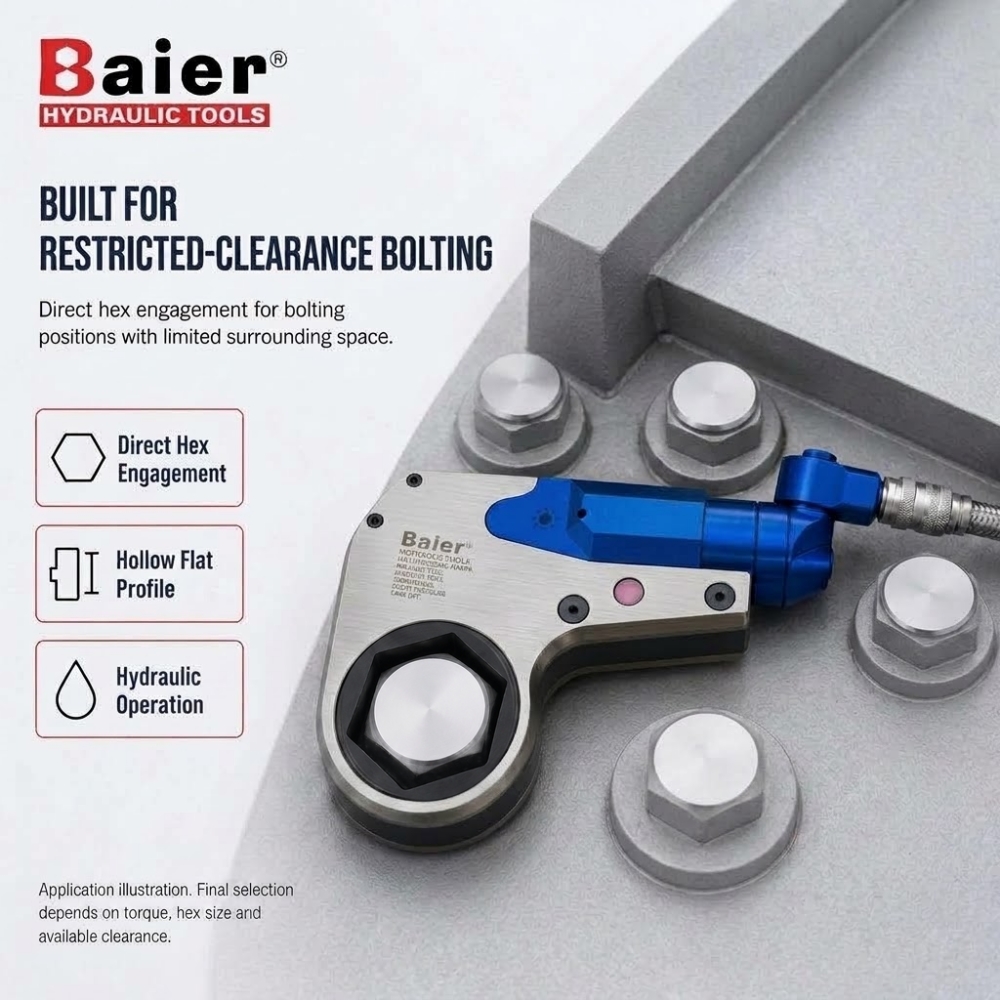

La serie RTH está diseñada para conexiones atornilladas industriales donde una disposición de llave y casquillo de cuadrado convencional no tiene suficiente espacio libre alrededor.


Enganche directo de tuerca

El cabezal de trabajo hueco encaja directamente alrededor de la tuerca. Esta disposición es útil cuando estructuras adyacentes, sujetadores cercanos o la geometría del equipo limitan el acceso radial.

Apriete y aflojamiento controlado

La llave admite el apriete y aflojamiento hidráulico controlado dentro del rango de torsión permitido del cabezal de trabajo seleccionado.

Confirmación de solicitud

La idoneidad depende del par requerido, el tamaño del hexágono, el espacio libre disponible, la geometría de la junta y el acceso a la conexión hidráulica. Envíe un dibujo o fotografías dimensionales claras cuando el espacio sea crítico.

SELECCIÓN Y CONFIGURACIÓN

Selección y configuración del modelo

La selección de RTH requiere tanto un cabezal motor compatible como el cabezal de trabajo correcto. No seleccione solo de la gama de modelos base combinados.

Confirme el par de trabajo requerido.
Confirme el tamaño hexagonal de la tuerca.
Mida el espacio libre circundante y de altura disponible.
Verifique el torque y las dimensiones permitidas exactas del cabezal de trabajo.

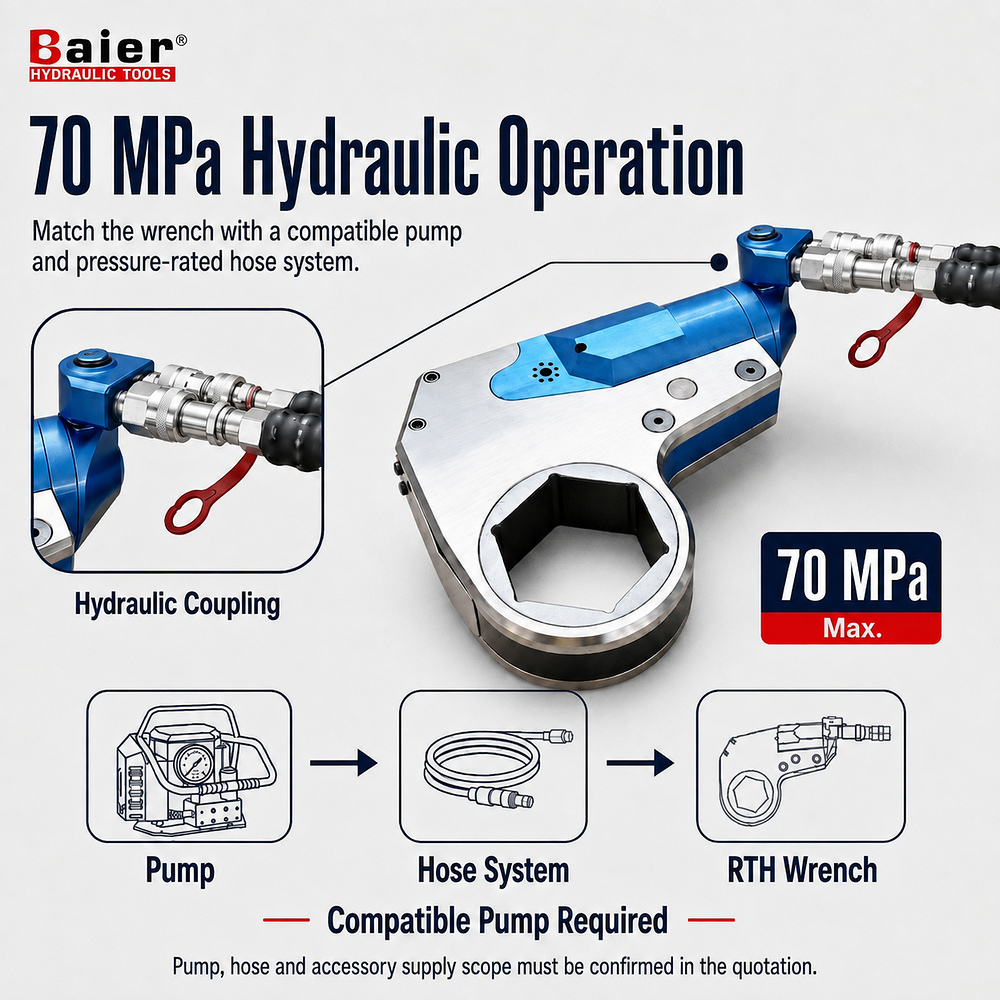

Confirme la conexión hidráulica y la compatibilidad de la bomba y la manguera de 70 MPa.
Enviar planos conjuntos o fotografías dimensionales, cantidad y mercado de destino para cotización.

Configuración funcional

Una configuración RTH seleccionada consta de un cabezal de potencia compatible y un cabezal de trabajo correspondiente. Un cabezal de potencia puede admitir múltiples cabezales de trabajo compatibles, pero se debe verificar cada combinación.

Se debe confirmar el alcance del suministro

La bomba hidráulica, la manguera, los acopladores, los cabezales de trabajo adicionales, los reductores, el estuche de transporte y otros accesorios que se muestran en la imagen no están confirmados como suministro estándar. Confirme la cotización y la lista de empaque antes de realizar el pedido.

Preguntas frecuentes

¿Qué es una llave dinamométrica hidráulica plana hueca?

Es una llave hidráulica de perfil bajo cuyo cabezal de trabajo hueco se acopla directamente a la tuerca, lo que permite un atornillado controlado donde el espacio circundante es limitado.

¿Qué rango de par cubre la Serie RTH?

Las configuraciones del catálogo confirmadas cubren entre 267 y 48 427 N·m en cinco modelos básicos y sus cabezales de trabajo compatibles.

¿Qué tamaños de hexágonos están disponibles?

La gama de cabezales de trabajo catalogados cubre entre 19 y 175 mm. La disponibilidad exacta depende del modelo base seleccionado y del cabezal de trabajo.

¿Cuáles son la precisión máxima de presión y torque?

La presión operativa máxima es de 70 MPa y la precisión del par indicada en el catálogo es de ±3 %.

¿Puede un cabezal motor utilizar diferentes cabezales de trabajo?

Sí. Un cabezal motor compatible se puede combinar con varios cabezales de trabajo, sujeto a la compatibilidad del modelo base y al torque permitido de cada cabezal.

¿Cómo selecciono la configuración correcta?

Envíe el torque requerido, el tamaño hexagonal de la tuerca, el espacio libre disponible y el dibujo de la junta o fotografías dimensionales. Los límites exactos del cabezal de trabajo deben verificarse antes de cotizar.

¿La llave funciona sola?

No. Requiere una bomba hidráulica de 70 MPa compatible y un sistema de mangueras con presión nominal.

¿Están incluidos la bomba, la manguera y todos los accesorios que aparecen en la imagen?

El alcance del suministro varía según el pedido. Confirme la bomba hidráulica, manguera, acopladores, cabezales adicionales, reductores, estuche de transporte y otros accesorios en la cotización.
