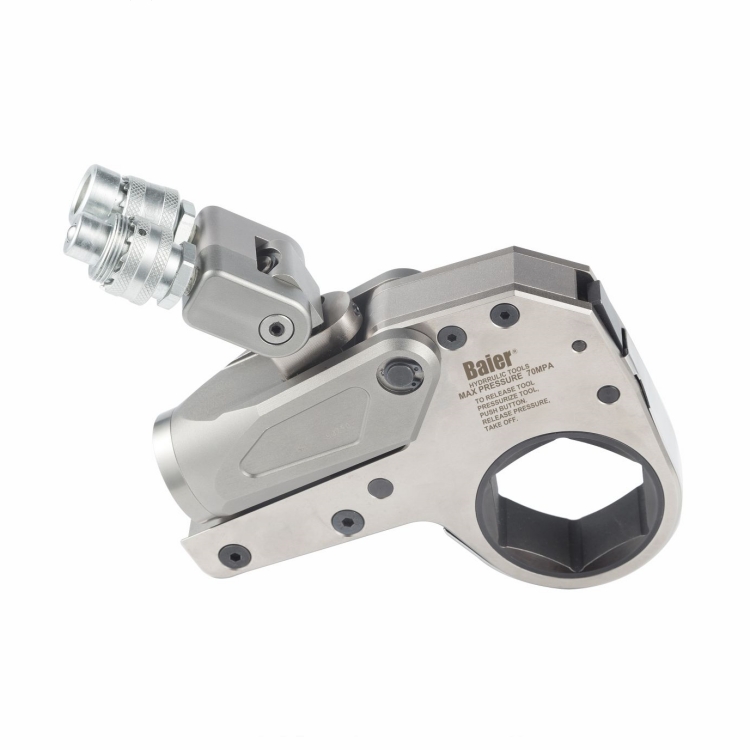

La llave dinamométrica hidráulica de casete de perfil bajo RTF tiene un diseño clásico, está integrada en aleación de aluminio y titanio, lo que hace que la herramienta sea fuerte y liviana. La unión de tubería giratoria es de 360°x180°, con acoples rápidos y tapones antipolvo, sin limitación de espacio. Adopta un trinquete de precisión, que mejora la precisión a ±3%. La presión de trabajo de la llave hidráulica RTF es de 70 bar a 700 bar y se puede suministrar con un brazo de reacción extensible personalizado. cuyo par oscila entre 232 Nm y 44593 Nm, actúa directamente sobre los tornillos con cabeza de casete hueca.
1. Integrado hecho de aleación de titanio y aluminio de material aeronáutico de resistencia ultraalta , que fortalece integralmente la resistencia y la tenacidad.
2. de nuevo diseño , sin limitación de espacio, lo que permite un funcionamiento libre. Accesorio de tubería de aceite giratorio de 360°x180°
3. Aplicado directamente a las tuercas, el par de salida es más preciso.
4. La presión máxima de trabajo es 70MPa, precisión de hasta ±3%.
5. Tratamiento superficial pulido.
6. Brazo de reacción extendido personalizable.
7. Tabla comparativa de presión-par grabada con láser en la placa de cubierta.
8. El cabezal motor y el cabezal del casete de trabajo se pueden suministrar por separado.

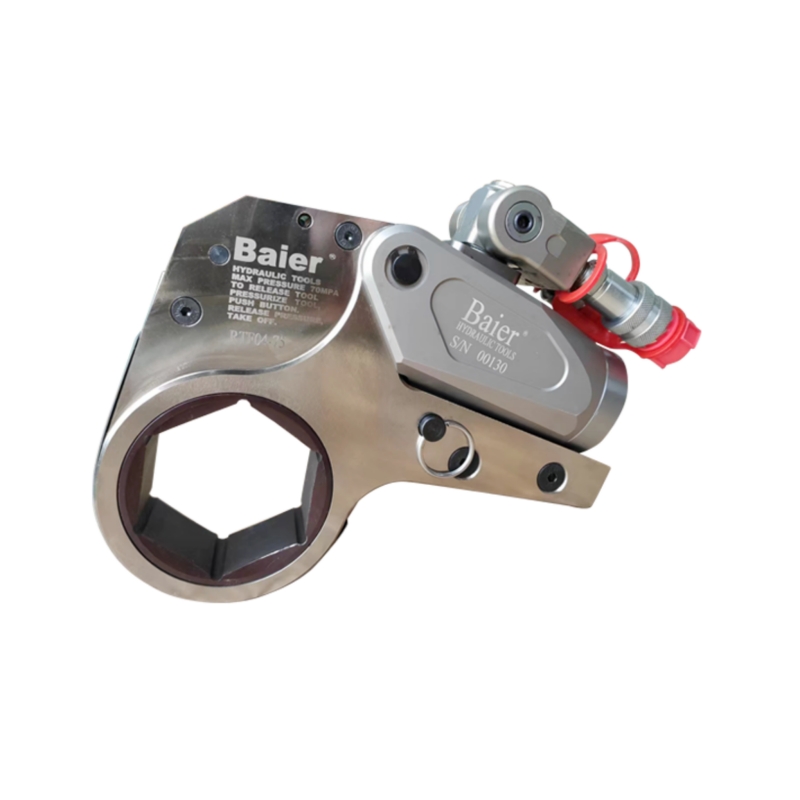

Fotos detalladas:

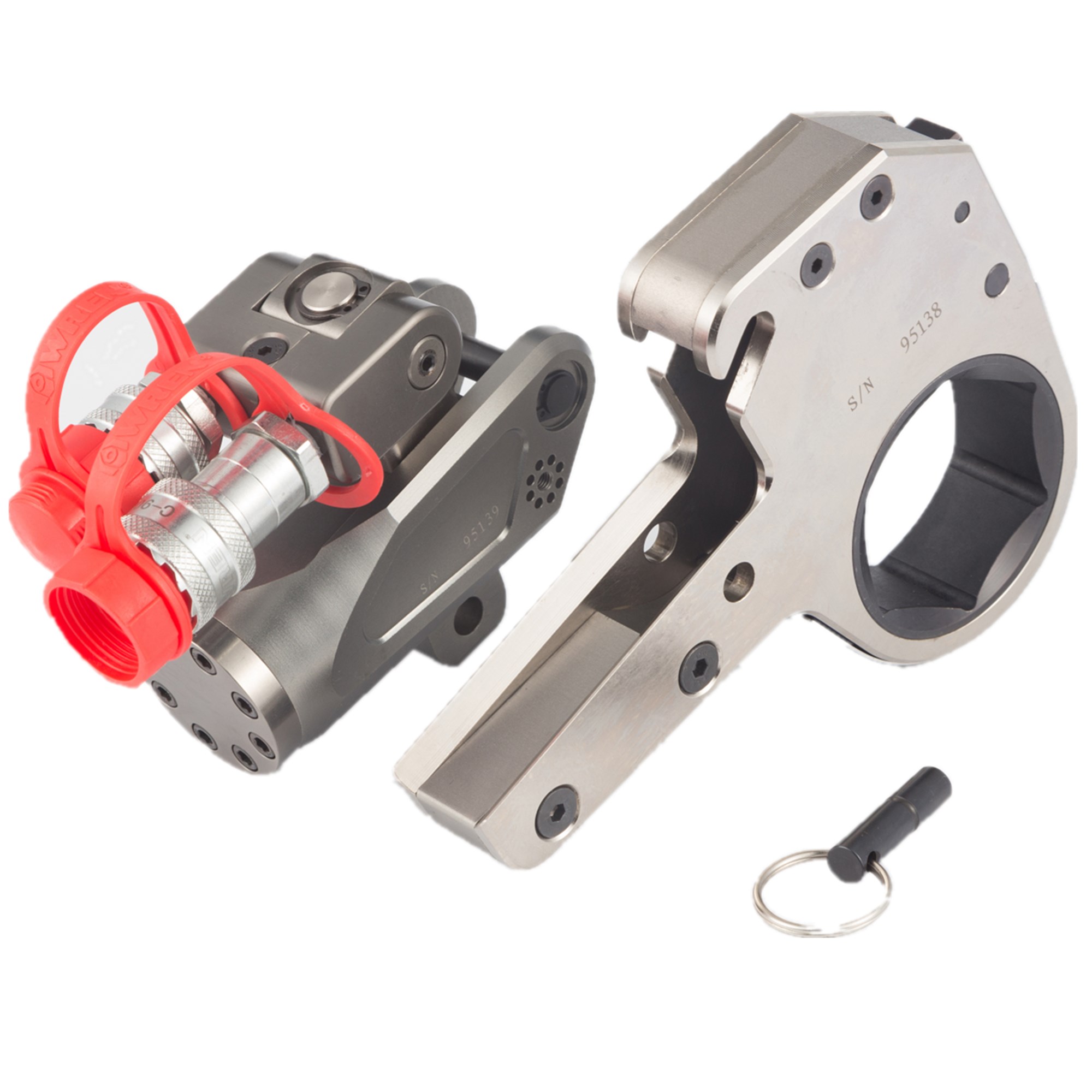

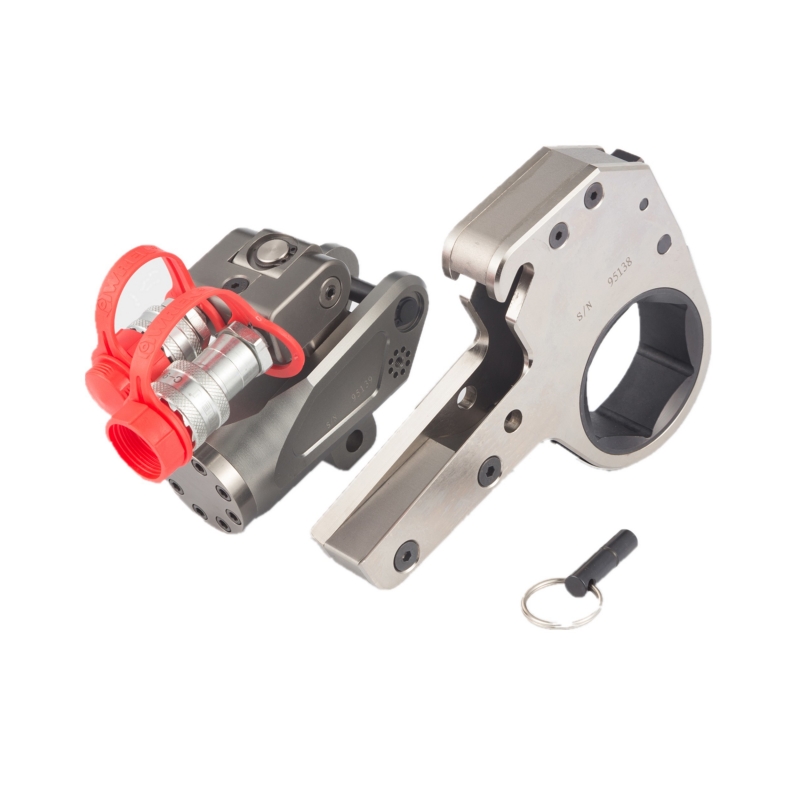

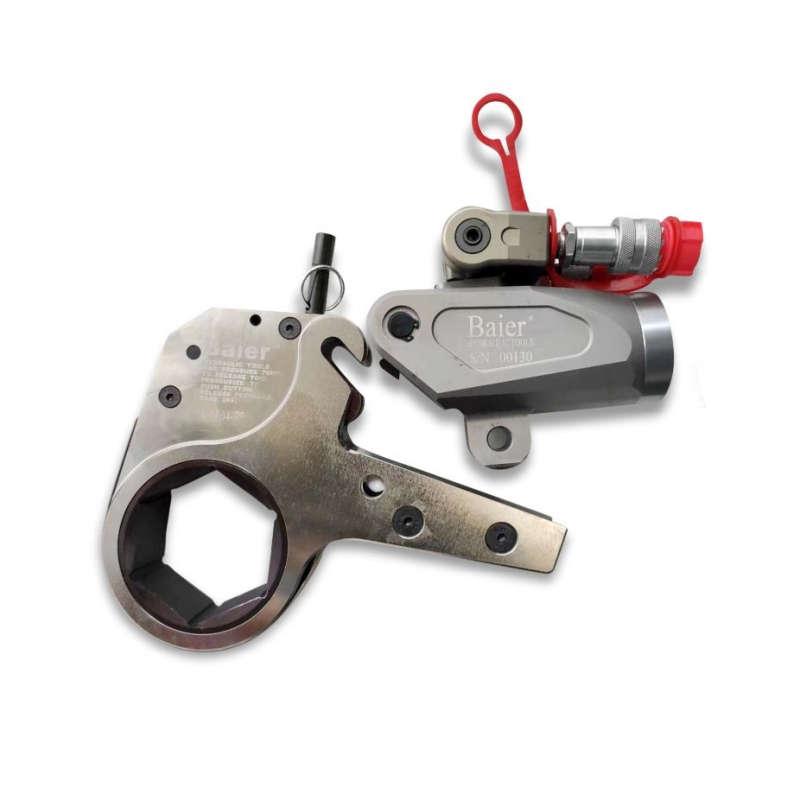

Cabezal de alimentación y cabezal de casete

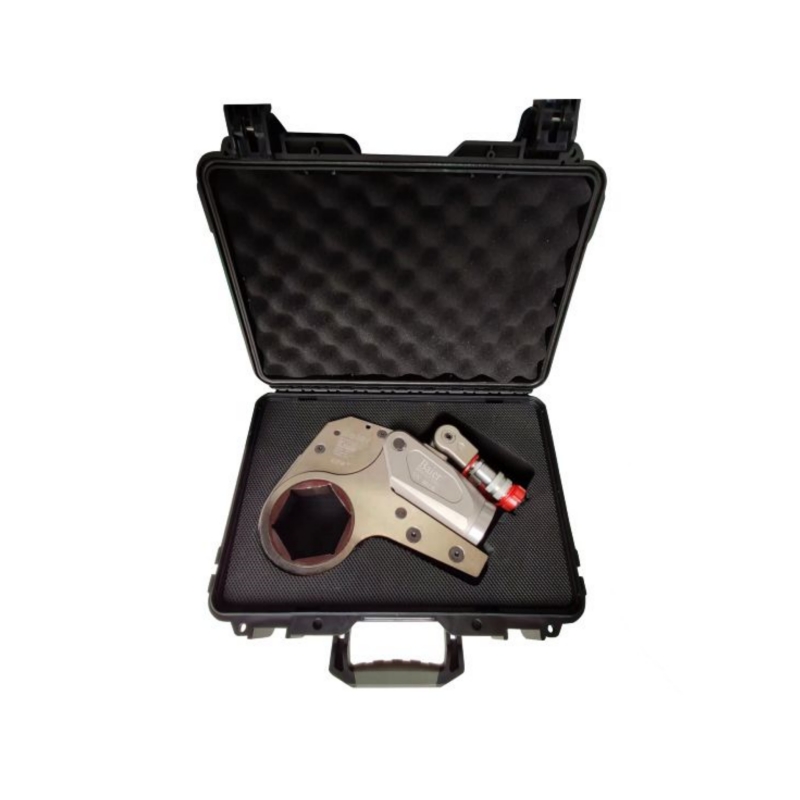

Paquete interno

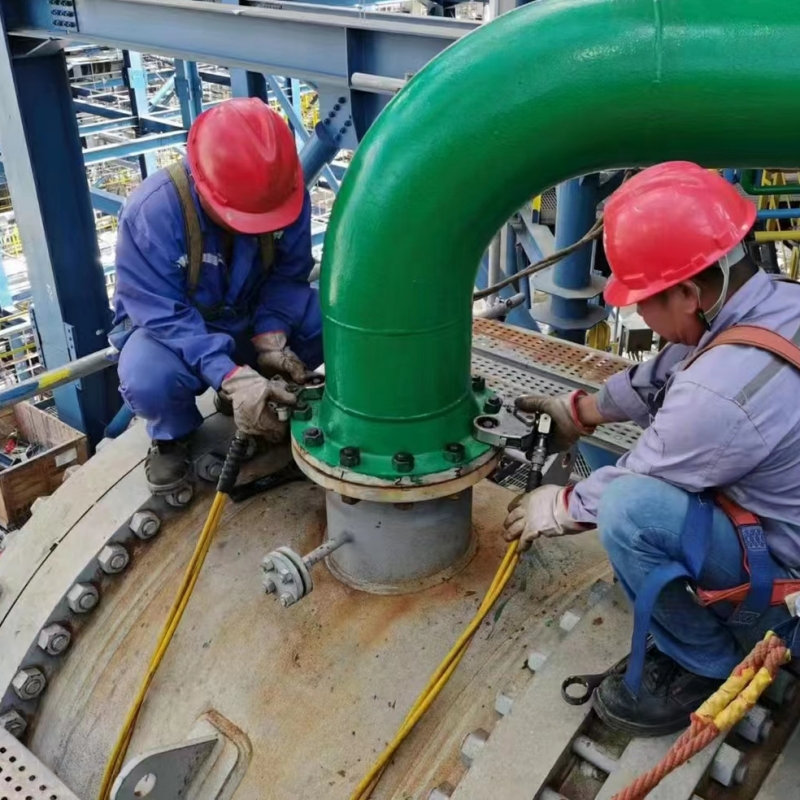

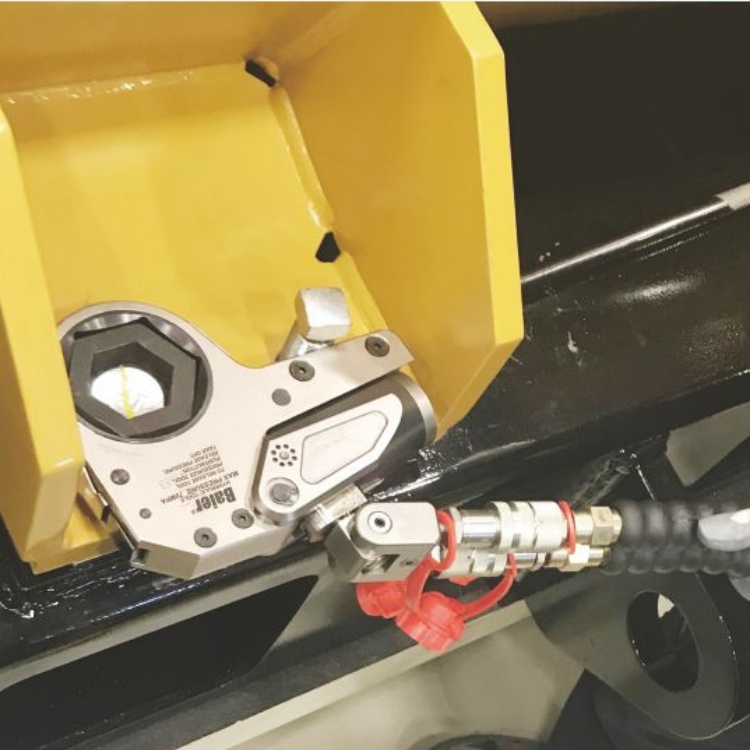

Casos de aplicación de llaves dinamométricas RTF:

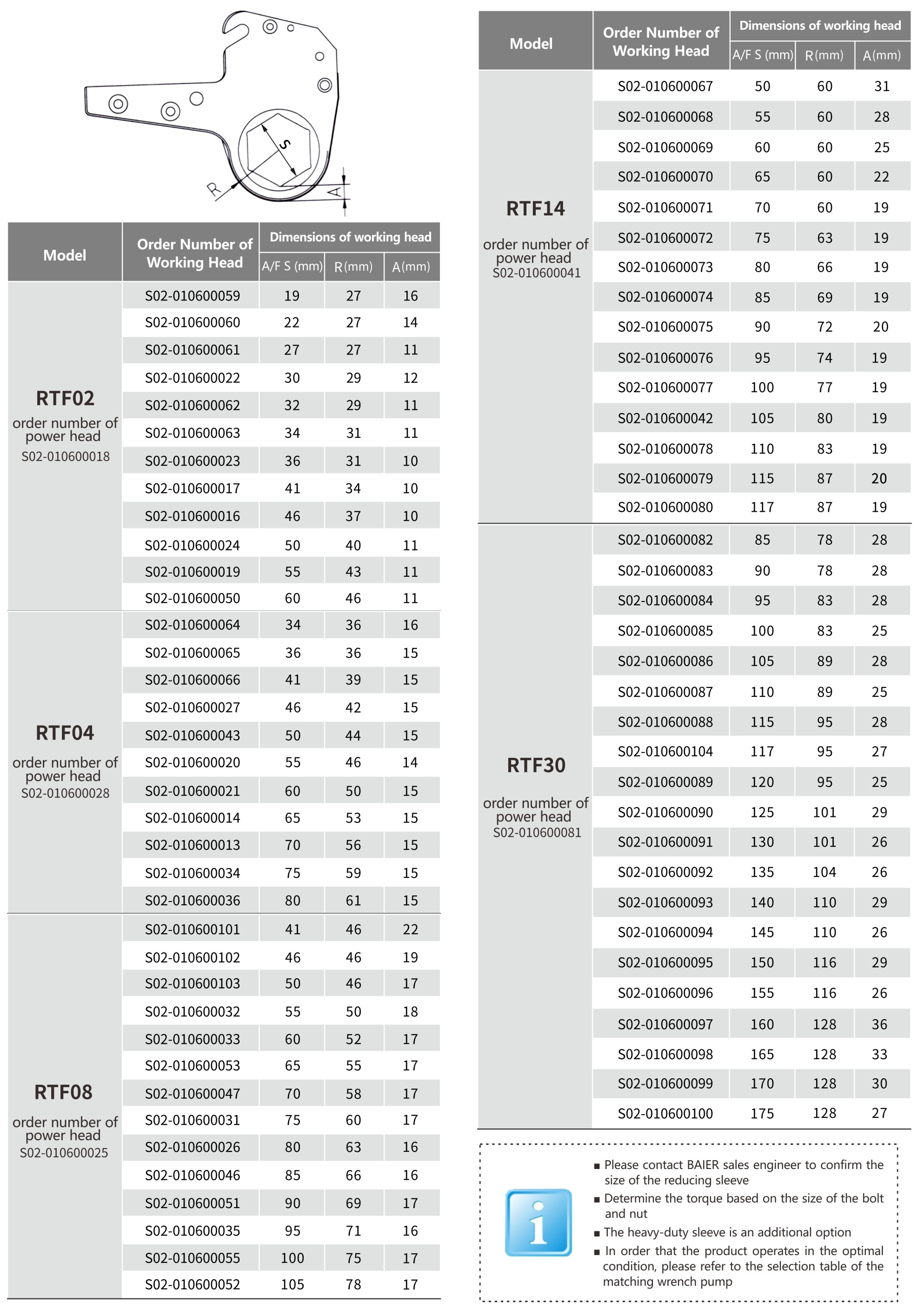

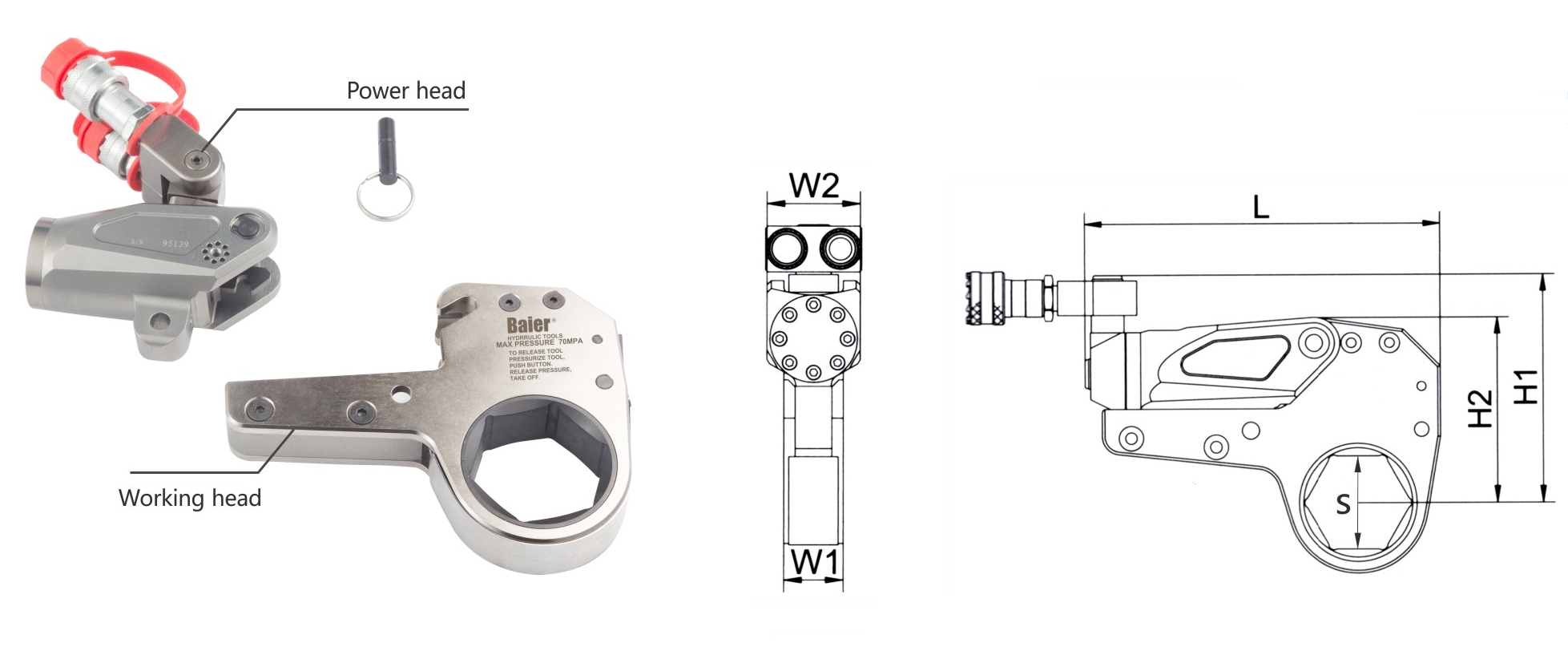

Parámetros de la llave dinamométrica de casete serie RTF:
Modelo
Par (Nm)
Gama de pernos
S (mm)
Peso
(kg)
Dimensión (mm)
mín.
máx.
L
H1
H2
W1
W2
A
R
RTF02
232
2418
19-60
2.7
196
129
105
32
51
10-16
27-46
RTF04
585
6476
34-80
6.6
246
188
146
42
66
14-16
36-61
RTF08
1094
11774
41-105
11.6
302
218
179
53
83
17-22
46-78
RTF14
1852
18521
50-117
17.2
362
239
203
64
99
19-31
60-87
RTF30
4188
44593
85-175
41.5
443
318
286
85
131
27-36
78-128
*El par de torsión comúnmente utilizado en el trabajo debe ser inferior al 80% del par máximo de la llave.
¿Cómo elegir y mantener una llave dinamométrica hidráulica?
1. El par de apriete del perno es el 80% de su límite elástico y el par de desmontaje es de 1,5 a 2,5 veces el par de apriete. Según las especificaciones del perno y el grado de resistencia, primero determine el rango de torsión que debe usarse.
2. El par de torsión comúnmente utilizado (par nominal) de una llave debe ser inferior al 80% de su valor de par máximo para garantizar el estado operativo óptimo de la llave.
3. Elija el manguito de perno adecuado según los diferentes tamaños de perno.
4. Seleccione o personalice un brazo de fuerza de reacción adecuado según las condiciones de funcionamiento.
5. Este producto no es resistente al agua, no lo utilice en días lluviosos o bajo el agua.
6. La llave debe almacenarse adecuadamente después de su uso y debe recalibrarse después de su mantenimiento o uso durante más de seis meses.
