En industrias como las de petróleo y gas, procesamiento químico, construcción naval y generación de energía, las conexiones bridadas son componentes vitales en la integridad estructural y mecánica de los sistemas de tuberías. Estas conexiones atornilladas garantizan uniones seguras y sin fugas que pueden soportar presiones, temperaturas y ambientes corrosivos extremos. Sin embargo, durante el mantenimiento de rutina, paradas o reparaciones de emergencia, surge la necesidad de desmontar o volver a montar estas juntas bridadas de forma segura y eficiente. Aquí es donde los separadores de bridas , , las herramientas de alineación de bridas y las herramientas de cierre de bridas se vuelven esenciales.
El uso correcto de herramientas para bridas puede reducir significativamente el riesgo de daños a bridas y juntas, minimizar el tiempo de inactividad y garantizar la seguridad de los trabajadores. Este artículo explorará los principios operativos, las aplicaciones y los beneficios de estas herramientas, con especial énfasis en el separador de bridas como una pieza fundamental del rompecabezas.

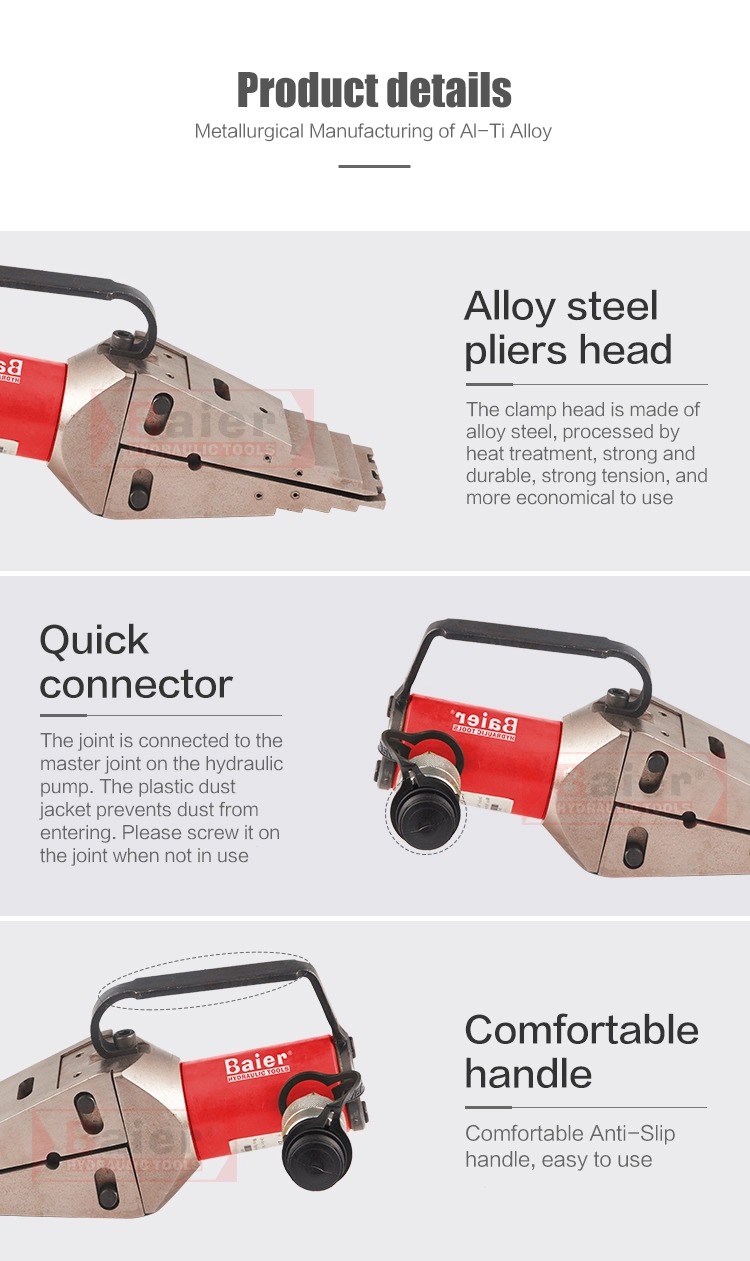

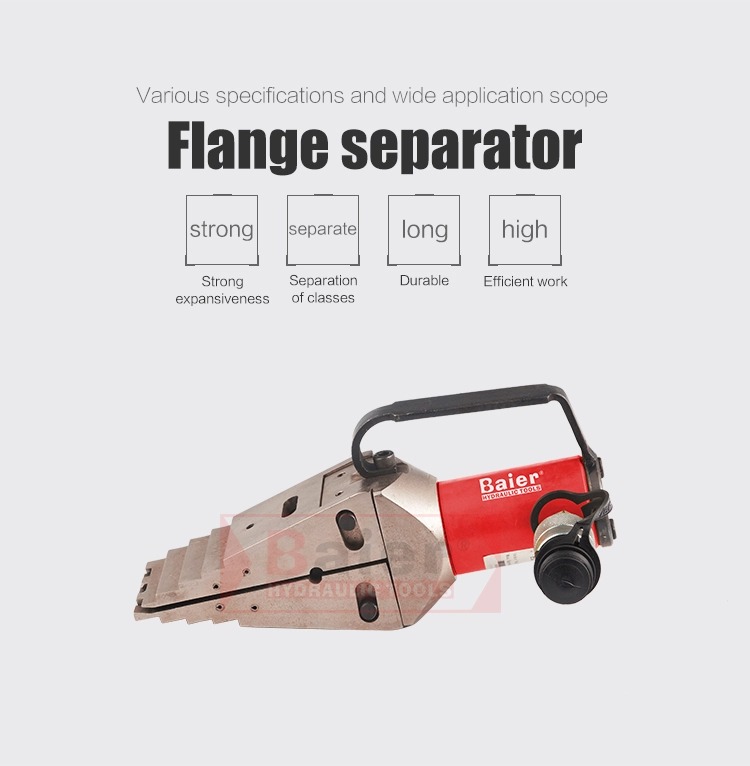

Un separador de bridas , a menudo denominado separador de bridas, es una herramienta especializada diseñada para separar bridas durante actividades de mantenimiento o inspección. Estas herramientas son fundamentales para crear un espacio de trabajo seguro entre conexiones bridadas, lo que permite a los técnicos quitar juntas, insertar herramientas o realizar inspecciones y limpieza sin causar daños a las caras de las bridas ni a los pernos.
Los separadores de bridas funcionan aplicando fuerza controlada, hidráulica o mecánicamente, entre las caras de las bridas para separarlas gradualmente. Este proceso debe ser preciso y controlado para evitar deformar las bridas o introducir riesgos de seguridad para los trabajadores que manipulan el equipo.
A diferencia de hacer palanca con martillos o palancas, una práctica peligrosa y desaconsejada, los separadores de bridas garantizan una separación uniforme y controlada que protege tanto al personal como a los componentes. Lo más importante es que proporcionan un método no destructivo para abrir juntas bridadas, lo cual es crucial cuando se trata de sistemas presurizados o de alto valor.
La desalineación de bridas es un problema común en los sistemas de tuberías. Puede ocurrir debido a expansión térmica, tensiones mecánicas o imprecisiones en la instalación. Las bridas desalineadas pueden provocar un sellado inadecuado de la junta, una distribución de la tensión de los pernos o incluso daños permanentes en las caras de la brida. Las herramientas de alineación de bridas están diseñadas para corregir este problema ajustando la posición relativa de una brida a la otra sin aplicar fuerza excesiva.
Estas herramientas suelen utilizar tornillos niveladores mecánicos o sistemas hidráulicos para aplicar presión direccional que reposiciona una de las bridas. Algunas herramientas de alineación pueden proporcionar un rango de movimiento de 360 grados, ofreciendo un control preciso para corregir desalineaciones verticales, horizontales y rotacionales. Esto garantiza que las bridas estén perfectamente alineadas antes de atornillarlas, lo que reduce significativamente el riesgo de fugas o debilidades estructurales.
Una alineación adecuada no sólo garantiza la integridad del sello sino que también prolonga la vida útil de la conexión bridada. El uso de estas herramientas durante la fase de preparación de la brida puede generar programas de mantenimiento más eficientes y menos fallas del sistema.
Una vez que se hayan alineado las bridas y se haya completado el mantenimiento necesario, el siguiente paso es volver a ensamblar. Las herramientas de cierre de bridas ayudan a volver a unir las bridas de manera controlada y uniforme, asegurando que la junta se comprima uniformemente y el torque del perno se distribuya adecuadamente.
Estas herramientas aplican una fuerza gradual y simétrica a las bridas para eliminar espacios y lograr un sello hermético. Son particularmente útiles en aplicaciones de alta presión o cuando se trata de juntas gruesas que requieren una compresión precisa. Un cierre inadecuado puede provocar irregularidades en la tensión de los pernos o daños en la cara de la brida, lo que puede comprometer toda la conexión.
La mayoría de las herramientas de cierre de bridas son portátiles y pueden operarse manual o hidráulicamente. Al eliminar las conjeturas, mejoran la seguridad y la repetibilidad en los procedimientos de mantenimiento.
Las herramientas para bridas vienen en una variedad de diseños y capacidades para adaptarse a diferentes diámetros de tubería, tipos de bridas y requisitos de la industria. Aquí hay una comparación de tipos de herramientas de brida comunes:
| Tipo de herramienta | Mecanismo | Aplicación ideal | Ventajas |
|---|---|---|---|
| Separador Mecánico | Gato de tornillo | Bridas pequeñas a medianas | Ligero, no necesita fuente de energía |
| Separador hidráulico | Ariete hidráulico | Bridas grandes o de alta presión | Gran fuerza con mínimo esfuerzo. |
| Alineador Mecánico | Palanca y tornillo | Ajustes menores de desalineación | Portátil y fácil de usar |
| Alineador hidráulico | Fuerza hidráulica | Reposicionamiento preciso y grande de bridas | Alineación controlada y precisa |
| Herramienta de cierre de brida | Doble acción | Etapa final de montaje de brida. | Garantiza una compresión uniforme de la junta |
Los sistemas hidráulicos se prefieren en entornos de trabajo pesado debido a su capacidad para generar una gran fuerza con menos esfuerzo físico. Las versiones mecánicas son más económicas y portátiles, lo que las hace adecuadas para uso en campo o sistemas de tuberías más pequeños.
La selección de la herramienta adecuada depende de múltiples factores, incluida la clasificación de la brida, el tamaño del perno, el entorno de trabajo y la precisión requerida. Es fundamental adaptar la herramienta al trabajo para evitar daños a los componentes o lesiones personales.
Trabajar con sistemas presurizados y bridas pesadas implica riesgos inherentes. Los separadores de bridas y las herramientas de alineación están diseñados para mejorar la seguridad, pero el uso inadecuado puede anular estos beneficios. Aquí hay algunas consideraciones críticas de seguridad:
Inspeccione las herramientas antes de usarlas: Las herramientas dañadas o desgastadas pueden fallar bajo presión, causando lesiones o daños al equipo.
Comprenda los límites de carga: nunca exceda la capacidad especificada de una herramienta. La sobrecarga puede causar fallas mecánicas.
Utilice equipo de protección personal (PPE): guantes de seguridad, protección para los ojos y botas con punta de acero no son negociables.
Primero despresurice los sistemas: siempre confirme que no haya presión residual en la línea antes de intentar la separación.
Aplique fuerza de manera uniforme: una presión sesgada o desigual puede deformar la brida o los pernos a presión.
La formación también es un componente clave. Los operadores deben estar capacitados no sólo en el funcionamiento de la herramienta sino también en la interpretación de signos de tensión en las bridas, daños en las juntas o desalineación. En entornos de alto riesgo, como plataformas marinas o plantas químicas, incluso los errores menores pueden tener consecuencias catastróficas.
P1: ¿Se pueden utilizar separadores de bridas en todos los tamaños de bridas?
R: Los separadores de bridas están disponibles en varios tamaños y tipos para adaptarse a las dimensiones de brida estándar de las normas ANSI, ASME o DIN. Sin embargo, la selección de herramientas debe coincidir con el tamaño de brida específico y la presión nominal para una operación segura.
P2: ¿De qué materiales están hechas las herramientas con bridas?
R: La mayoría de las herramientas con bridas están construidas con acero de alta resistencia o materiales de aleación para resistir tensiones repetidas y ambientes corrosivos. Los modelos hidráulicos pueden incluir componentes compuestos para reducir el peso.
P3: ¿Necesito herramientas independientes para abrir y cerrar bridas?
R: Sí. Los separadores de bridas están diseñados para abrir juntas, mientras que las herramientas de cierre de bridas están diseñadas para un reensamblaje preciso. El uso de uno en lugar del otro puede provocar un funcionamiento inadecuado o daños en la brida.
P4: ¿Cuánto tiempo lleva separar una brida?
R: Dependiendo del tamaño de la brida y del tipo de separador utilizado, el proceso puede tardar desde unos minutos hasta una hora. Las herramientas hidráulicas son generalmente más rápidas que las mecánicas.
P5: ¿Es necesario utilizar herramientas de alineación cada vez?
R: Para sistemas críticos o de alta precisión, sí. Incluso una ligera desalineación puede provocar problemas a largo plazo. El uso rutinario de herramientas de alineación garantiza un sellado consistente y reduce los costos de mantenimiento futuros.
En los entornos industriales modernos, la precisión, la seguridad y la eficiencia no son negociables. El uso de separadores de bridas, , herramientas de alineación de bridas y herramientas de cierre de bridas juega un papel crucial para lograr estos objetivos. Permiten flujos de trabajo más seguros, extienden la vida útil de los sistemas de tuberías y reducen el tiempo de inactividad operativa.
Comprender cómo funcionan estas herramientas y cuándo usarlas permite a los equipos de mantenimiento tomar decisiones informadas durante paradas y reparaciones. Desde líneas de servicios públicos de pequeño diámetro hasta enormes tuberías marinas, las herramientas para bridas garantizan que el desmontaje y montaje de uniones bridadas se ejecuten con precisión y confianza.
