La elección de la llave más potente rara vez garantiza el mejor resultado de atornillado. Una herramienta puede entregar suficiente torque pero fallar dentro de una brida estrecha. La llave dinamométrica hidráulica adecuada debe coincidir con la demanda de torsión, el tamaño de la tuerca, el espacio libre, el espacio de reacción y la presión de la bomba. Esta guía explica cada paso de selección y le ayuda a evitar costosos errores de tamaño.
● Seleccione la herramienta según los requisitos de la junta, no sólo según el par máximo.
● Confirme el par de apriete, el posible par de apriete, el grado del perno y el tamaño de la tuerca antes de comparar modelos.
● Mantenga el par de trabajo normal cómodamente por debajo de la capacidad máxima. Esto apoya un funcionamiento estable y deja una reserva útil.
● Elija un diseño de accionamiento cuadrado para obtener flexibilidad del casquillo. Elija un casete de perfil bajo cuando las estructuras cercanas restrinjan el acceso.
● Mida la holgura superior, la holgura lateral, el radio de la herramienta y la superficie de reacción disponible.
● Haga coincidir la llave, la bomba, las mangueras, los acoplamientos, los casquillos y los casetes como un sistema completo.
● Verifique la precisión, el soporte de calibración, los repuestos y el servicio antes de comprar.
● Una llave dinamométrica hidráulica también debe adaptarse a la frecuencia de trabajo, las condiciones del sitio, el manejo del operador y los planes de mantenimiento.
● Comparta dibujos de juntas, fotografías, valores de torsión y dimensiones cuando la aplicación sea difícil.
Un proceso de selección fiable comienza en la unión atornillada. Antes de revisar los productos, recopile la información de ingeniería y del sitio a continuación. Esto evita un error común: comprar suficiente torque sin confirmar si la herramienta puede alcanzar, reaccionar o encajar.
Utilice el valor aprobado por el fabricante del equipo, el plano de ingeniería, el procedimiento de mantenimiento o la especificación del proyecto. No calcule el torque únicamente a partir del diámetro del perno. El grado del perno, el paso de la rosca, el recubrimiento, la lubricación, el comportamiento de la junta y el diseño de la junta pueden cambiar el requisito.
La llave debe cubrir todos los valores planificados sin operar cerca de su límite durante el trabajo de rutina. La guía de producto revisada recomienda mantener el torque comúnmente utilizado por debajo del 80% de la capacidad máxima. Esto crea una reserva útil y favorece un funcionamiento eficiente.
La eliminación del mantenimiento puede requerir más fuerza que la instalación. La corrosión, los ciclos térmicos, las roscas dañadas y los largos períodos de servicio pueden aumentar la demanda de ruptura. La guía revisada sugiere que el par de desmontaje puede alcanzar entre 1,5 y 2,5 veces el par de apriete. Utilice esto sólo como referencia de planificación porque las condiciones reales de las juntas varían.
Registre la dimensión entre caras de la tuerca, el diámetro del perno, el tipo de rosca y el grado de resistencia. Un tamaño de perno nominal no siempre revela el casquillo o casete correcto.
Compruebe si una herramienta debe manejar varios tamaños de sujetadores. Una llave de cuadrado puede utilizar diferentes vasos o manguitos reductores. Un diseño de casete generalmente necesita un eslabón hexagonal o un cabezal de trabajo correspondiente para cada tamaño de tuerca.
Mida por encima y al lado de la tuerca, alrededor del área de reacción y a lo largo de la trayectoria de movimiento de la herramienta. Las tuberías, los bordes de las bridas, las protecciones, el acero estructural o los pernos cercanos pueden bloquear una llave estándar.
Solicite un plano dimensional. Compare el ancho del cabezal, el radio de la punta, la altura de la herramienta, la altura del casquillo y el alcance del brazo de reacción con la junta real. Un boceto medido es más fiable que una fotografía sola.
Cada herramienta de torsión hidráulica necesita una superficie de reacción sólida. Debe transferir fuerza sin deslizarse, torcer la herramienta o dañar el equipo cercano. Evite bordes estrechos, contacto en ángulo, piezas sueltas y superficies frágiles.
Algunas herramientas de poco espacio libre admiten brazos de reacción extendidos personalizados. Esto ayuda cuando la superficie estable más cercana se encuentra más alejada del sujetador.
Considere el polvo, la humedad, la temperatura, la exposición a la sal, el acceso limitado, los riesgos de caídas y los límites de energía del sitio. Revise también las necesidades de elevación cuando los operadores deben colocar una herramienta pesada repetidamente.
Consejo: envíe un dibujo conjunto y una fotografía del sitio antes de realizar el pedido para trabajos de acceso restringido.
La gama de llaves dinamométricas hidráulicas incluye varias configuraciones porque ningún diseño de cabezal único resuelve todos los problemas de atornillado. El espacio de trabajo y la disposición de los sujetadores deben determinar la forma más práctica.
Elija una herramienta de accionamiento cuadrado cuando exista suficiente espacio para el cuerpo de la llave y el casquillo. Proporciona flexibilidad para diferentes tamaños de tuercas porque los operadores pueden cambiar los casquillos o utilizar un manguito reductor adecuado.
Una configuración actual de llave dinamométrica hidráulica giratoria admite operación bidireccional, una opción de manguito reductor y movimiento flexible del tubo de aceite. Sus especificaciones enumeradas incluyen una precisión de ±3%, un rango de 1724 a 17 926 Nm y compatibilidad con pernos de 65 a 115 mm.

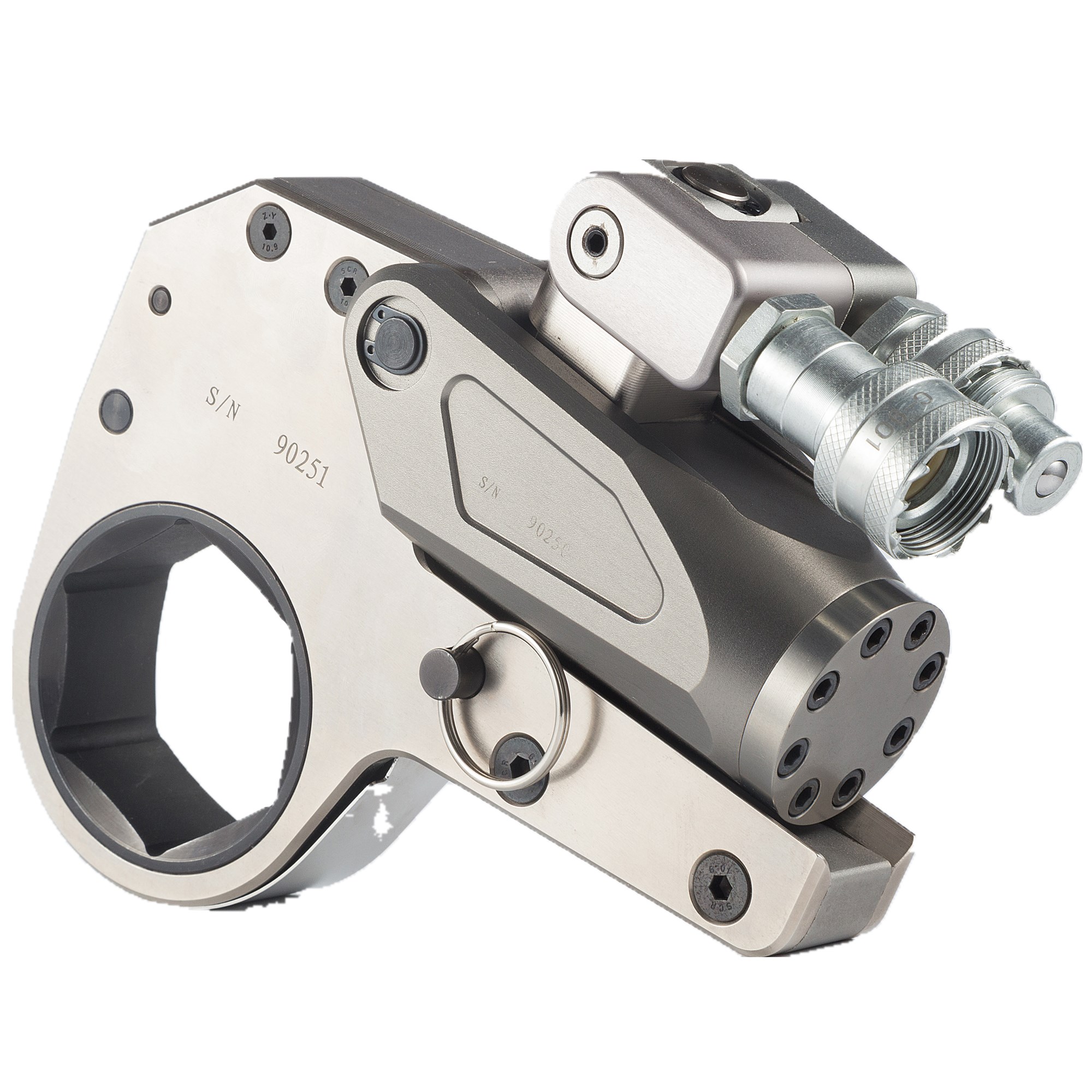

Elija una herramienta de casete cuando el espacio libre superior o lateral sea limitado. Su cabezal de trabajo hueco encaja directamente alrededor de la tuerca, eliminando la altura adicional que requiere un casquillo convencional.
La revisada llave dinamométrica hidráulica de bajo perfil utiliza cabezales de casete y de potencia separados. Ofrece acoplamiento directo de tuerca, soporte de reacción extendido opcional y un rango listado de 232 a 44 593 Nm en toda la serie.
Factor de selección | Diseño de accionamiento cuadrado | Diseño de casete de perfil bajo |
Mejor acceso | Espacio abierto alrededor de la tuerca. | Espacio superior o lateral restringido |
Cambios de talla | Reemplazar enchufes | Reemplace el casete o el enlace hexagonal |
Fortaleza principal | Amplia versatilidad | Acceso compacto |
Preocupación clave | Altura del casquillo y radio de la herramienta | Posición correcta del casete y de la reacción. |
Nota: Verifique el radio de trabajo completo; una cabeza compacta aún puede necesitar espacio de reacción.
La capacidad de torsión llama la atención, pero el rango utilizable importa más. La herramienta debe cubrir el valor de rutina más bajo, el valor de apriete más alto y cualquier reserva de remoción justificada.
Evite seleccionar una llave cuyo objetivo normal se encuentre en la salida máxima. Un margen reduce el riesgo de sobrecarga y le da al sistema espacio para la variación de presión. Para la gama de bajo perfil revisada, el torque comúnmente utilizado debe permanecer por debajo del 80% de la capacidad máxima.
Una unidad de gran tamaño no es automáticamente más segura. Puede ser más pesado, más difícil de colocar y menos práctico con valores más bajos. Compare la producción mínima y máxima juntas.
Las bridas y juntas estructurales críticas pueden requerir un control de torsión documentado. Confirme la precisión indicada, los métodos de calibración, la disponibilidad de certificados y los intervalos de recalibración.
Las dos configuraciones revisadas tienen una precisión de ±3%. El diseño de perfil bajo también lleva una tabla de comparación de presión y torsión en su placa de cubierta. Esto ayuda a conectar la presión de la bomba a la salida, pero no reemplaza un procedimiento aprobado ni una calibración válida.
Cree una lista de torque antes de solicitar una cotización. Incluya el ajuste rutinario, el ajuste máximo, el probable aflojamiento y las necesidades futuras de activos. Luego seleccione una gama práctica que cubra esas tareas sin crear tamaño o peso innecesarios.
Una llave hidráulica no puede funcionar correctamente como herramienta aislada. La bomba, las mangueras, los acoplamientos, los ajustes de presión y los controles deben formar un sistema compatible.
Verifique el rango de presión requerido y la presión máxima. La serie de bajo perfil analizada funciona entre 70 y 700 bar, con 700 bar como presión máxima de trabajo. Nunca conecte una herramienta a una bomba que pueda exceder su límite aprobado sin el control adecuado.
La presión determina el par, mientras que el flujo afecta la velocidad del ciclo. El trabajo repetitivo de las bridas puede beneficiarse de un ciclo más rápido, pero la velocidad no debe reducir el posicionamiento seguro.
Confirme las clasificaciones de presión de la manguera, el tipo de acoplamiento, la longitud, las tapas protectoras y la dirección de la conexión. Las mangueras deben llegar a la junta sin estirarse, doblarse bruscamente, pellizcarse o entrar en contacto con la zona de reacción.
Las herramientas revisadas enumeran disposiciones giratorias flexibles de 360° × 180° y 360° × 300°. Mejoran el posicionamiento, pero los operadores aún deben encaminar las mangueras de manera segura.
Decida si una llave o varias herramientas sincronizadas utilizarán la bomba. Considere el control remoto, la energía disponible, la frecuencia del ciclo y las restricciones del sitio.
Consejo: compre un sistema de llave y bomba verificado a menos que la compatibilidad ya esté documentada.
Una herramienta puede alcanzar el objetivo de torsión y, sin embargo, funcionar mal durante una parada prolongada. El peso, el equilibrio, la durabilidad y el acceso al servicio afectan la productividad diaria.
Busque una relación útil entre potencia y peso. Las herramientas revisadas utilizan una construcción de aleación de aluminio y titanio para equilibrar la resistencia y el manejo. Una configuración giratoria pesa 16,5 kg y ofrece hasta 17.926 Nm.
El peso es importante durante el trabajo por encima de la cabeza, vertical o repetitivo. Utilice ayudas de elevación para unidades pesadas en lugar de depender de la colocación manual repetida.
Verifique el diseño de la empuñadura, el movimiento giratorio, los cambios de dirección, el reemplazo del cabezal, la retención del casquillo, el ajuste de la reacción y la posición de la manguera. La operación bidireccional puede simplificar el ajuste y el aflojamiento. El funcionamiento sin impacto y con poco ruido también puede mejorar el área de trabajo.
Un cabezal eléctrico desmontable puede funcionar con varios tamaños de casetes. Esto puede simplificar el transporte y reducir la necesidad de herramientas completas separadas.
Pregunte con qué frecuencia es necesario inspeccionar los sellos, trinquetes, acoplamientos, mangueras y piezas de reacción. Confirme la disponibilidad de repuestos y soporte de reparación.
Vuelva a verificar la calibración después de reparación, sobrecarga, salida anormal o servicio prolongado. Guarde la herramienta limpia, despresurizada y protegida.
La elección final debe reflejar la adecuación total a la aplicación. Utilice esta lista de verificación al comparar cotizaciones.
● Par de apriete y posible par de arranque
● Grado de perno, diámetro, rosca y tamaño de tuerca
● Planos de juntas y holguras medidas.
● Superficie de reacción disponible
● Frecuencia de trabajo y condiciones de operación.
● Tipo de llave y rango de par utilizable
● Tamaños de casquillo, casete o manguito reductor
● Brazo de reacción o solución de reacción personalizada
● Presión de la bomba, flujo, fuente de energía y controles
● Longitud de manguera, clasificación, acoplamientos y movimiento giratorio.
● Dibujos dimensionales y ayuda para la selección.
● Documentos de calibración y tablas de presión-torque.
● Sellos, trinquetes, mangueras y acoplamientos de repuesto
● Servicios de reparación, mantenimiento y personalización.
Compare el paquete completo en lugar del precio de la llave solamente. Una cotización más baja puede excluir la bomba, el cabezal correcto, el accesorio de reacción o el soporte de calibración. Los componentes faltantes pueden retrasar la puesta en servicio y aumentar el costo total.
La elección de la herramienta adecuada comienza con el torque, el acceso, el espacio de reacción y la compatibilidad de la bomba. Baier ofrece opciones de llaves dinamométricas hidráulicas resistentes y livianas, que incluyen diseños de casete compacto y giratorios flexibles. Su salida precisa, conexiones adaptables y soporte de aplicaciones ayudan a los usuarios a mejorar el control de empernado y seleccionar un sistema práctico.
R: Una llave dinamométrica hidráulica aplica una fuerza de giro controlada a través de presión hidráulica.
R: Haga coincidir la llave dinamométrica hidráulica con el par, el tamaño de la tuerca, el espacio libre y el espacio de reacción.
R: La reserva impide la operación rutinaria cerca de la capacidad máxima de la herramienta.
R: El precio de la llave dinamométrica hidráulica depende de la capacidad, el tipo de cabezal, la bomba y los accesorios.
R: Elija accionamiento cuadrado para mayor versatilidad y perfil bajo para acceso restringido.
R: Verifique la calibración, la presión, las mangueras, los acoplamientos, la lubricación y la estabilidad de la reacción.
