Vistas:0 Autor:BAIER Hora de publicación: 2026-09-01 Origen:Sitio

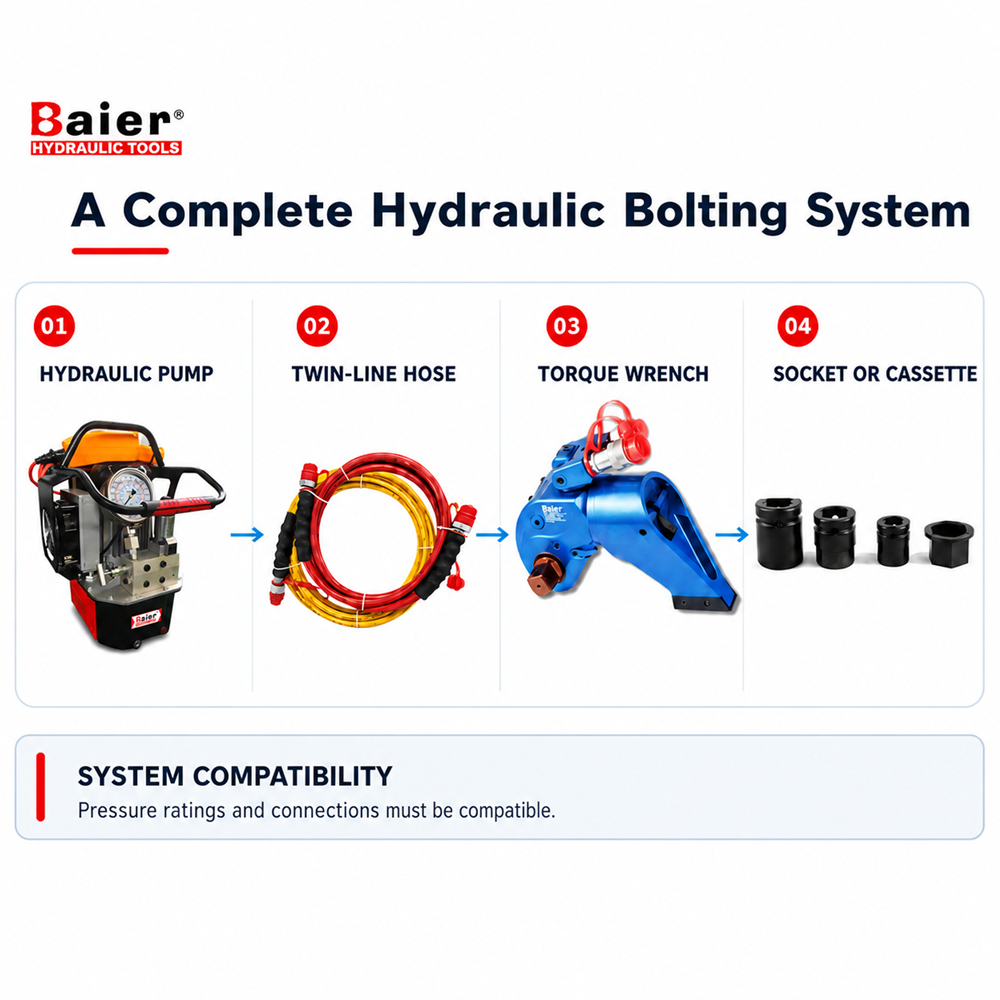

Una llave dinamométrica hidráulica no genera energía hidráulica por sí sola. Es el extremo de trabajo de un sistema de empernado completo que normalmente incluye una bomba hidráulica, manguera de doble línea, acoplamientos, un casquillo o casete compatible y un dispositivo de reacción aprobado.
Esta es la razón por la que la selección de la bomba nunca debe considerarse una ocurrencia tardía. Una bomba con una presión nominal incorrecta, un flujo de aceite insuficiente, controles incompatibles o una fuente de alimentación inadecuada pueden ralentizar el trabajo, impedir que la llave alcance el par requerido o crear una configuración del sistema insegura.
Para talleres, mantenimiento de paradas, energía eólica, plantas petroquímicas, minería y trabajos de servicio remoto, la elección correcta comienza con seis preguntas:
¿Qué par se requiere?
¿Qué presión y caudal de aceite requiere la llave seleccionada?
¿Cuántas llaves funcionarán con la misma bomba?
¿Qué fuente de energía está disponible en el lugar de trabajo?
Si se selecciona una bomba eléctrica, ¿qué diseño de etapa de flujo se ajusta a la velocidad y el servicio del ciclo requeridos?
¿Qué restricciones ambientales y operativas se aplican?
La bomba convierte la entrada mecánica, eléctrica o neumática en presión hidráulica y flujo de aceite controlados. La presión hidráulica actúa sobre el cilindro de la llave, mientras que el mecanismo de la llave convierte esa fuerza en torque en el cuadro cuadrado o en el casete de bajo perfil.
Muchos sistemas industriales de llave dinamométrica hidráulica están diseñados para funcionar a presiones de hasta 70 MPa (700 bar), pero siempre se debe tomar la presión de trabajo correcta de la tabla de presión de par para el modelo exacto de llave. No asuma que dos herramientas son compatibles simplemente porque sus acoplamientos parecen encajar.
Una verificación de compatibilidad completa debe cubrir:
Presión máxima de trabajo nominal de la bomba, llave, mangueras y acoplamientos
Caudal de bomba a baja, media y alta presión.
Capacidad de aceite utilizable y requisitos de aceite de retorno
Tipo de válvula y control de avance/retroceso
Especificaciones de manguera y acoplamiento
Número de herramientas que se utilizarán simultáneamente
Tensión, frecuencia, suministro de aire comprimido o entrada manual
Ciclo de trabajo, condiciones ambientales y refrigeración requerida.
La presión máxima segura del sistema está limitada por el componente conectado con la clasificación más baja.

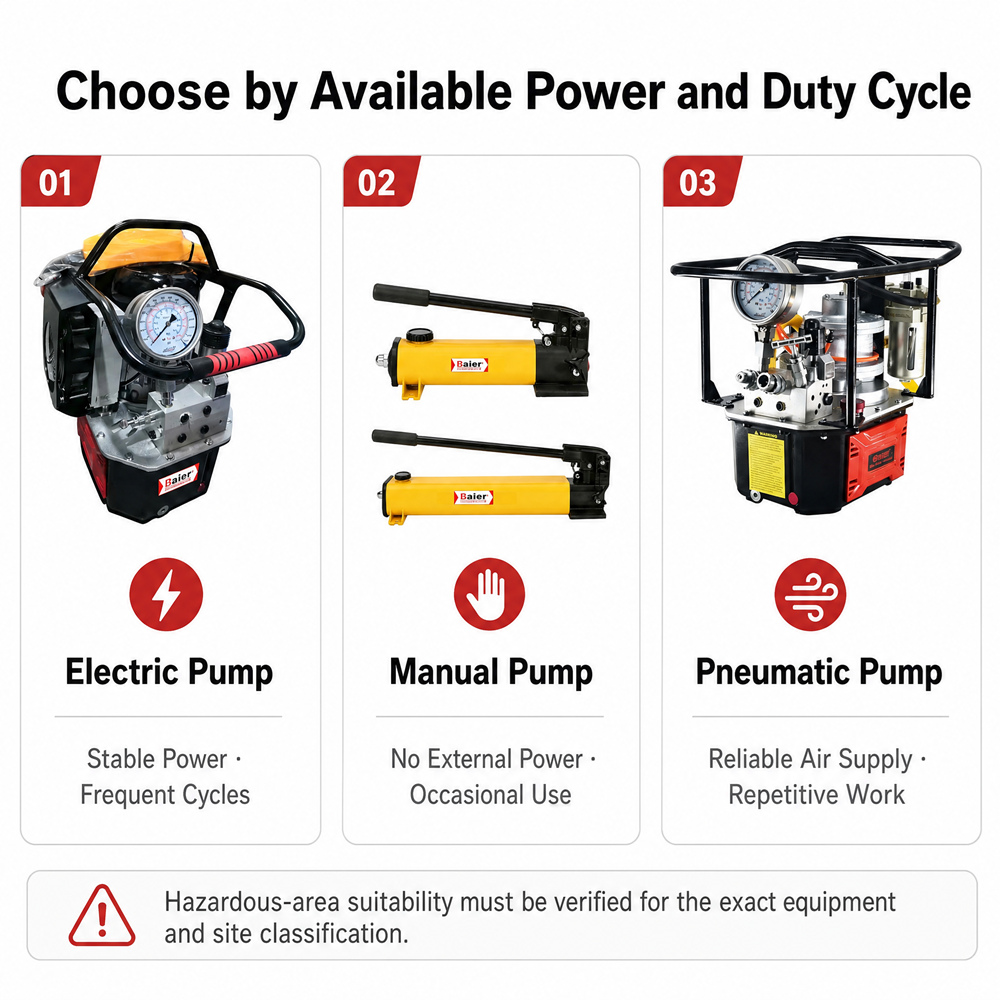

No existe un único tipo de bomba que sea mejor para cada tarea de empernado. La elección correcta depende del sitio y de la forma en que se utilizará la herramienta.
Una bomba de llave dinamométrica hidráulica eléctrica suele ser la opción más práctica cuando se dispone de energía estable y el trabajo implica ciclos repetidos de atornillado. En comparación con la operación manual, una bomba eléctrica puede reducir el tiempo del ciclo y el esfuerzo del operador. Las configuraciones de puertos múltiples también pueden admitir más de una llave compatible, dependiendo del diseño de la bomba y del procedimiento de apriete requerido.
Antes de seleccionar una bomba eléctrica, confirme:
Voltaje y frecuencia en el lugar de trabajo
Requisitos de enchufe y cable
Estabilidad de potencia y longitud permitida del cable de extensión
Capacidad del generador si la energía de la red pública no está disponible
Caudal requerido y frecuencia de ciclo esperada
Disposiciones de refrigeración para funcionamiento prolongado.
Número de salidas hidráulicas y método de control.
No seleccione un generador únicamente haciendo coincidir su potencia nominal con la del motor de la bomba. También se deben considerar la demanda de arranque del motor, la estabilidad del voltaje y los requisitos de energía del fabricante de la bomba.
Después de seleccionar la energía eléctrica, compare cómo la bomba suministra aceite a medida que aumenta la presión del sistema. El número de etapas describe los rangos de flujo de la bomba; por sí solo no cambia la presión nominal máxima de la llave.
Bomba de dos etapas. Una bomba de dos etapas normalmente proporciona un flujo más alto en la etapa de baja presión y luego cambia a un flujo más bajo para la parte del ciclo de alta presión. Puede admitir un paquete de bomba compacto, portátil y económico. Es una opción práctica para trabajos rutinarios con una sola llave, servicios móviles y aplicaciones donde la portabilidad importa más que el tiempo de ciclo más corto posible.
Bomba de tres etapas. Una bomba de tres etapas agrega un rango intermedio de presión y flujo entre las etapas de baja y alta presión. Al mantener un flujo más útil a medida que aumenta la presión, se pueden acortar los ciclos repetidos de atornillado, especialmente con llaves más grandes o con operaciones con múltiples herramientas, siempre que la configuración del motor, el depósito, el enfriamiento, la válvula y la salida también sean adecuadas.
No seleccione únicamente por recuento de etapas. Compare el flujo de aceite publicado en varios puntos de presión, presiones cruzadas, capacidad del depósito, refrigeración, potencia del motor, ciclo de trabajo, cantidad de herramientas y peso total de la bomba. Dependiendo del modelo, una bomba de tres etapas puede ser más grande, más compleja y más costosa de comprar o mantener.
Una bomba hidráulica neumática utiliza aire comprimido para impulsar el circuito hidráulico. Puede resultar útil cuando ya existe un suministro de aire adecuado o cuando el proyecto especifica potencia neumática en el punto de trabajo.
La disponibilidad de aire por sí sola no es suficiente. Confirme la presión y el flujo requeridos por la bomba, el diámetro interno y la longitud de la manguera de aire y si se requiere filtración, regulación y lubricación. Un flujo de aire inadecuado puede reducir la velocidad del ciclo y afectar el rendimiento de la bomba.
Para áreas peligrosas o clasificadas, no confíe en una declaración general de que todos los equipos neumáticos son automáticamente "a prueba de explosiones" o "intrínsecamente seguros". La bomba, los controles y la configuración completa deben cumplir con las reglas de operación, certificación y clasificación del sitio aplicables. Se debe confirmar la aprobación del modelo y la configuración exactos antes de su uso.
Una bomba hidráulica manual es independiente de la electricidad y del aire comprimido, pero rara vez se selecciona como fuente de energía principal para una llave dinamométrica hidráulica. Es principalmente un respaldo para el servicio de campo o una opción ocasional cuando solo se debe manipular una cantidad muy pequeña de pernos.
Para un gran número de pernos, ciclos frecuentes o una gran demanda de volumen de aceite, el bombeo manual suele ser demasiado lento y físicamente exigente para un funcionamiento eficiente de la llave dinamométrica. Si es así, confirme la capacidad de aceite utilizable, el desplazamiento de alta y baja presión, la configuración de la válvula y la presión nominal antes de combinarla con una llave dinamométrica.
El empernado remoto y elevado requiere algo más que simplemente elegir una bomba sin cable de alimentación. Considere toda la logística de mover, asegurar y operar el sistema:
Distancia desde la fuente de energía o el compresor.
Tendido seguro de líneas hidráulicas, neumáticas y eléctricas
Peso de la bomba y del depósito
Longitud de la manguera y clasificación de presión
Número de pernos y tiempo de ciclo esperado
Disposiciones de carga y elevación de la plataforma de trabajo
Exposición al clima, la temperatura, el polvo y la humedad.
Comunicación entre el operador de la bomba y el operador de la llave.
Cuando no hay energía eléctrica disponible pero se requieren ciclos hidráulicos repetidos, se puede considerar un sistema eléctrico accionado por un generador del tamaño correcto, un sistema neumático aprobado con suficiente suministro de aire o una unidad hidráulica accionada por un motor específico. La elección final debe seguir los requisitos del fabricante de la bomba y las normas eléctricas, medioambientales y de seguridad del lugar.

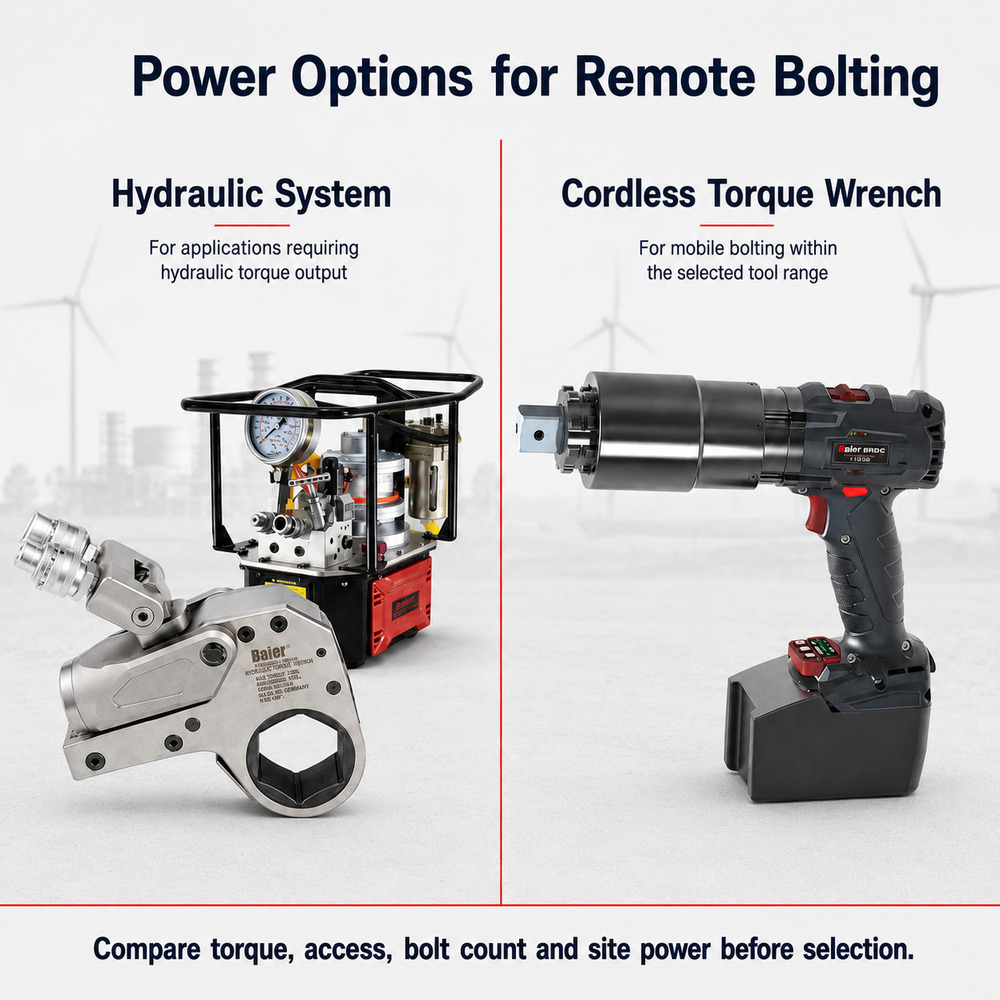

No todas las tareas de empernado en el campo requieren un sistema hidráulico. Una llave dinamométrica inalámbrica puede simplificar el mantenimiento móvil porque no requiere una bomba hidráulica separada ni una manguera de doble línea. Puede resultar especialmente útil cuando el acceso, el tiempo de preparación y el movimiento entre las posiciones de los pernos son importantes.
La decisión debe basarse en el rango de torque requerido, la especificación de la junta, el requisito de precisión, el punto de reacción disponible, el número de pernos, la capacidad de la batería y el área de acceso. Una herramienta inalámbrica es un sistema alternativo, no un sustituto de todas las aplicaciones hidráulicas. Las llaves dinamométricas hidráulicas siguen siendo apropiadas cuando el par requerido, la geometría de la herramienta, el proceso o las especificaciones del proyecto requieren empernado hidráulico.
Utilice la siguiente secuencia antes de solicitar una cotización o aprobar un sistema:
Proporcione el tamaño y grado de los pernos, el tipo de junta, el par objetivo, los requisitos de apriete o aflojamiento, la cantidad de pernos y la frecuencia de trabajo esperada. Para trabajos de aflojamiento, no asuma que el par de apriete sea suficiente; La corrosión y el estado de las juntas pueden aumentar la demanda de rotura.
Elija una llave de cuadrado o de perfil bajo según el torque y el espacio libre disponible. Luego confirme la tabla de presión de torque específica del modelo, el tamaño de la unidad o casete, la disposición de reacción y el tamaño de la herramienta.
La bomba debe cumplir con la presión nominal de la llave y suministrar un flujo adecuado para la velocidad del ciclo deseada. Para una bomba eléctrica, compare la curva de flujo de dos o tres etapas y las presiones cruzadas en lugar de confiar únicamente en la presión máxima. La capacidad del depósito también debe soportar la herramienta o herramientas conectadas y la disposición de manguera requerida.
Seleccione energía eléctrica, neumática o manual según la disponibilidad real del sitio. Confirme el voltaje y la frecuencia, los requisitos de aire comprimido o la carga de trabajo manual práctica en lugar de elegir únicamente por conveniencia.
Verifique mangueras, acoplamientos, válvulas, controles remotos y colectores de herramientas múltiples como un solo sistema. Los componentes mixtos sólo deben utilizarse cuando se hayan confirmado sus especificaciones y compatibilidad.
Verifique el acceso, elevación, trazado de líneas, puntos de reacción, temperatura, protección climática, clasificación de áreas peligrosas y procedimientos locales. Complete una evaluación de riesgos del sitio y una inspección previa al uso antes de la operación.
Dos bombas pueden alcanzar la misma presión pero proporcionar flujo, capacidad de depósito, refrigeración y funciones de control muy diferentes. Estas diferencias afectan directamente al tiempo del ciclo y a la idoneidad para el trabajo continuo.
Una etiqueta de tres etapas no hace que una bomba sea mejor para cada trabajo automáticamente. Compare el flujo real a presión baja, intermedia y alta junto con el peso de la bomba, el enfriamiento, la potencia del motor, los controles y la cantidad de herramientas.
Una conexión física no confirma la presión nominal, la lógica de la válvula ni la compatibilidad operativa. Consulta los datos técnicos de cada componente.
El voltaje indicado puede ser correcto mientras que la capacidad del generador, la frecuencia, el tamaño del cable o la estabilidad del voltaje no sean los adecuados. Verificar el acuerdo de suministro completo.
La idoneidad para áreas peligrosas depende de la certificación exacta del equipo y de la clasificación del sitio. Debe verificarse, no inferirse de la fuente de energía.
Una bomba manual puede ser totalmente capaz de alcanzar la presión requerida pero ineficiente para una secuencia de empernado larga y repetitiva.

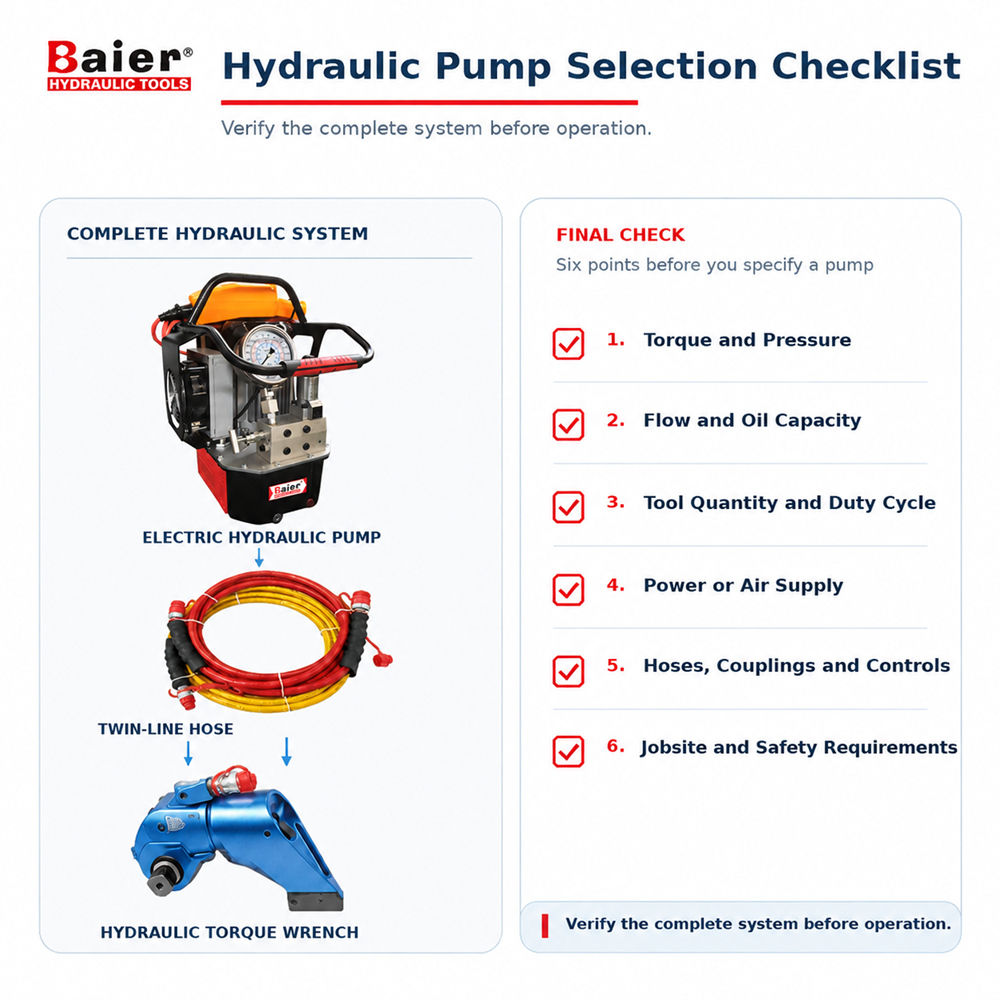

Antes del envío u operación, confirme que:
El rango de torque de la llave cubre el torque objetivo con un margen apropiado.
La tabla de presión de par específica del modelo está disponible.
La bomba y todos los componentes conectados tienen clasificaciones de presión compatibles.
El flujo de la bomba, el diseño de la etapa y la capacidad del depósito se adaptan al número de herramientas y a la velocidad del ciclo deseada.
La configuración de válvula, manguera, acoplamiento y control es correcta.
El suministro eléctrico o de aire comprimido disponible cumple con los requisitos de la bomba.
El punto de reacción y la holgura de la herramienta se han verificado en el lugar de trabajo.
Se han revisado los requisitos ambientales o de áreas peligrosas para determinar la configuración exacta.
Los operadores tienen las instrucciones correctas y han completado una inspección previa al uso.
Sí, si la bomba y el colector están diseñados para el funcionamiento con múltiples herramientas y las llaves, mangueras y procedimientos conectados son compatibles. Confirme la cantidad de salidas, la capacidad de flujo y los requisitos de sincronización antes de la selección.
No. Una clasificación de 700 bar por sí sola no prueba la compatibilidad. La función de la válvula, el flujo de aceite, la capacidad del depósito, las especificaciones de la manguera y el acoplamiento y los datos de presión y torsión del fabricante de la llave también deben coincidir.
Elija una bomba de dos etapas cuando las prioridades sean compacidad, portabilidad y funcionamiento normal con una sola llave. Comience con una bomba de tres etapas cuando el trabajo implique ciclos repetidos, llaves más grandes o operación de múltiples herramientas. Confirme la decisión utilizando el flujo del modelo en varios puntos de presión, presiones cruzadas, capacidad de aceite, refrigeración y clasificación de servicio.
Una bomba manual correctamente clasificada puede alcanzar la presión requerida del sistema, pero la practicidad depende del volumen de aceite, el tiempo del ciclo, el número de pernos y el esfuerzo del operador. Generalmente es más adecuado para trabajos ocasionales o de respaldo que el empernado repetitivo de gran volumen.
No. La bomba exacta y la configuración completa deben cumplir con la clasificación de área peligrosa del sitio y las certificaciones requeridas. La potencia neumática por sí sola no establece la aprobación.
Envíe el modelo de llave seleccionado, si lo conoce, el tamaño y grado de los pernos, el torque objetivo, las fotografías de las juntas, el número de pernos, el ciclo de trabajo, el voltaje o suministro de aire disponible, el entorno operativo, la longitud requerida de la manguera y la cantidad de herramientas que se utilizarán.
Envíe a Baier sus especificaciones de pernos, torque objetivo, fotografías de la aplicación, número de pernos esperado, fuente de energía disponible y condiciones del lugar de trabajo. Nuestro equipo puede ayudar a revisar la llave dinamométrica hidráulica, la bomba, la manguera, el acoplamiento, el casquillo o el casete y la disposición de reacción como un sistema compatible.
