BRDC-SS4000
Baier

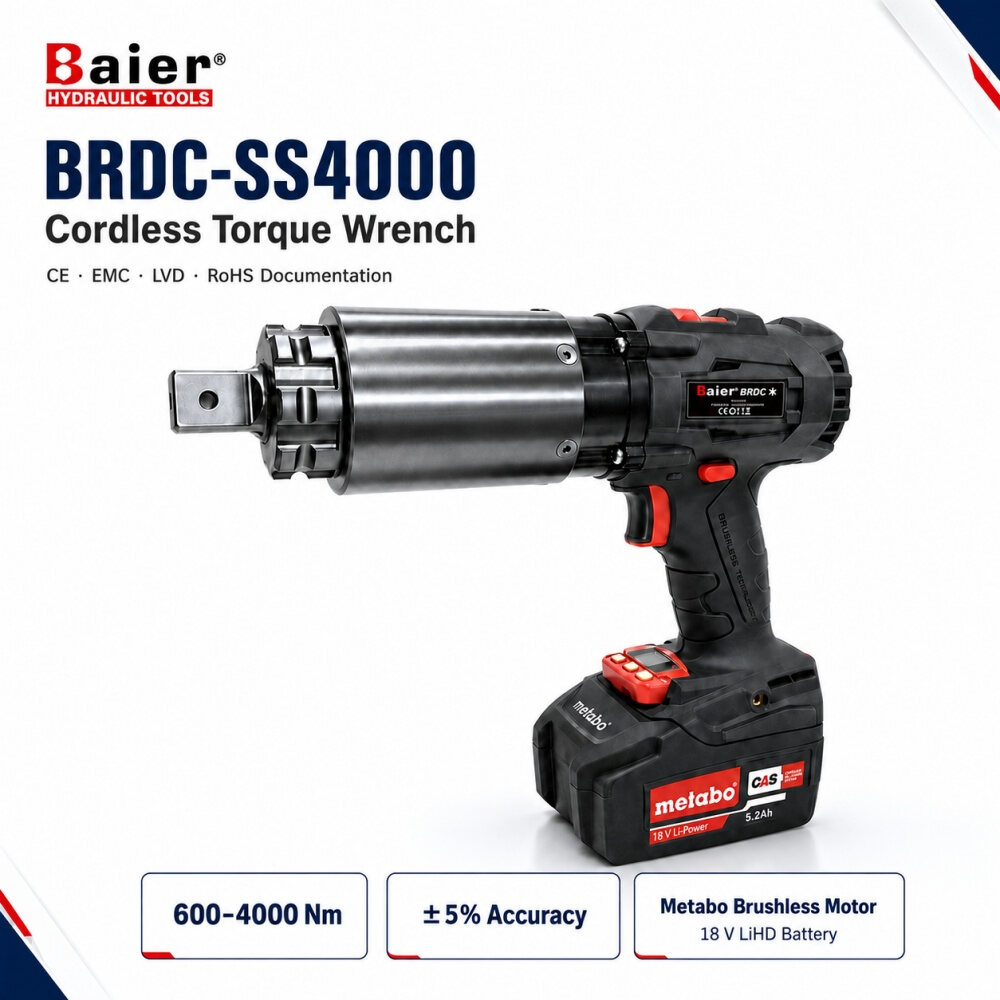

La Baier BRDC-SS4000 es una llave dinamométrica inalámbrica controlada y sin impacto para tareas seleccionadas de montaje y mantenimiento de turbinas eólicas. Ofrece 600–4000 Nm a través de un accionamiento cuadrado de 1 pulgada con una precisión de torsión de ±5 % y una repetibilidad de ±2 %. Su motor sin escobillas de la marca Metabo y su batería LiHD de 18 V de la marca Metabo admiten pernos elevados, remotos y en el área de la góndola sin cable de alimentación externo, bomba hidráulica o manguera.
600-4000 Nm | Rango de torsión ajustable para tareas seleccionadas de mantenimiento del viento con torsión media a alta |
Salida controlada | ±5% de precisión | ±2% de repetibilidad | operación sin impacto |

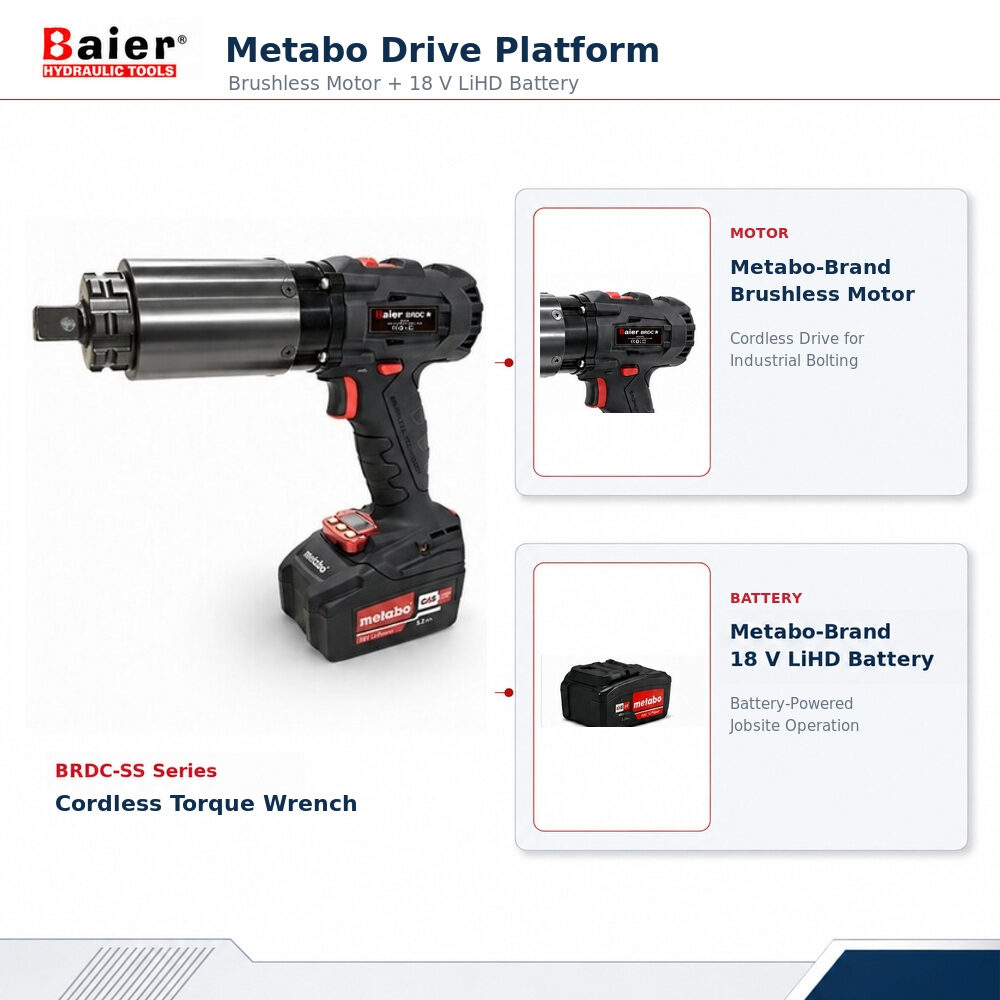

Plataforma de accionamiento Metabo | Motor sin escobillas marca Metabo | Batería LiHD de 18 V marca Metabo |
Opciones de proyecto | Registros de ajuste | opcional | conectividad soporte de brazo de reacción personalizado |
Solicitud de selección de modelo
Acceso inalámbrico
Trabaje en áreas elevadas y remotas sin tener que pasar un cable de alimentación externo, una manguera hidráulica o una bomba hasta el punto de apriete.
Salida de par controlada
El ajuste de torsión digital, la precisión de ±5 % y la repetibilidad de ±2 % permiten un apriete controlado dentro de la gama de modelos.
Opciones de datos del proyecto
Las configuraciones admitidas pueden almacenar registros de apriete y agregar conectividad Wi-Fi, Bluetooth o 4G para los requisitos de datos del proyecto.
Coincidencia de puntos de reacción
Los brazos de reacción estándar y personalizados se pueden evaluar en función de la geometría de las juntas, el espacio disponible y el punto de reacción real.
Nota de selección de modelo
Para operaciones repetitivas de rutina, el par de trabajo especificado normalmente debe permanecer en o por debajo de aproximadamente el 80% del máximo del modelo: aproximadamente 3200 Nm para BRDC-SS4000.
· Montaje y servicio de equipos de góndola.
· Atornillado de caja de cambios y bancada del generador.
· Conexiones seleccionadas de cubo y rodamiento.
· Sujetadores del sistema de guiñada seleccionados
· Reemplazo de componentes y mantenimiento programado
· Trabajo de campo elevado donde cables o mangueras externos restringen el acceso
Nota de aplicación importante La idoneidad depende del procedimiento de apriete aprobado por el fabricante de la turbina eólica, el par especificado, el tamaño de pernos y casquillos, el punto de reacción y el espacio operativo disponible. BRDC-SS4000 no reemplaza automáticamente las llaves dinamométricas hidráulicas ni los tensores de pernos hidráulicos para pernos de cimentación, conexiones grandes de bridas de torre u otras juntas críticas. |
Modelo | BRDC-SS4000 |
Tipo de producto | Llave dinamométrica inalámbrica controlada y sin impacto |
Rango de par | 600-4000 Nm |
Precisión de par | ±5% |
Repetibilidad | ±2% |
Unidad cuadrada | 1 pulgada (25,4 mm) |
Velocidad sin carga | 1,8 rpm |
Dimensiones de referencia A / B / C / D | 300 / 85 / 85 / 267 milímetros |
Plataforma motriz | Motor sin escobillas marca Metabo |
Plataforma de batería | Batería LiHD de 18 V marca Metabo |
Control | Ajuste de par digital; Modo de torsión más ángulo disponible en configuraciones compatibles |
Funciones de datos | Hasta 65.536 registros de apriete en configuraciones admitidas |
Conectividad | Módulos Wi-Fi, Bluetooth y 4G disponibles como opciones de configuración |
Garantía | 12 meses; El alcance final sigue el contrato confirmado. |

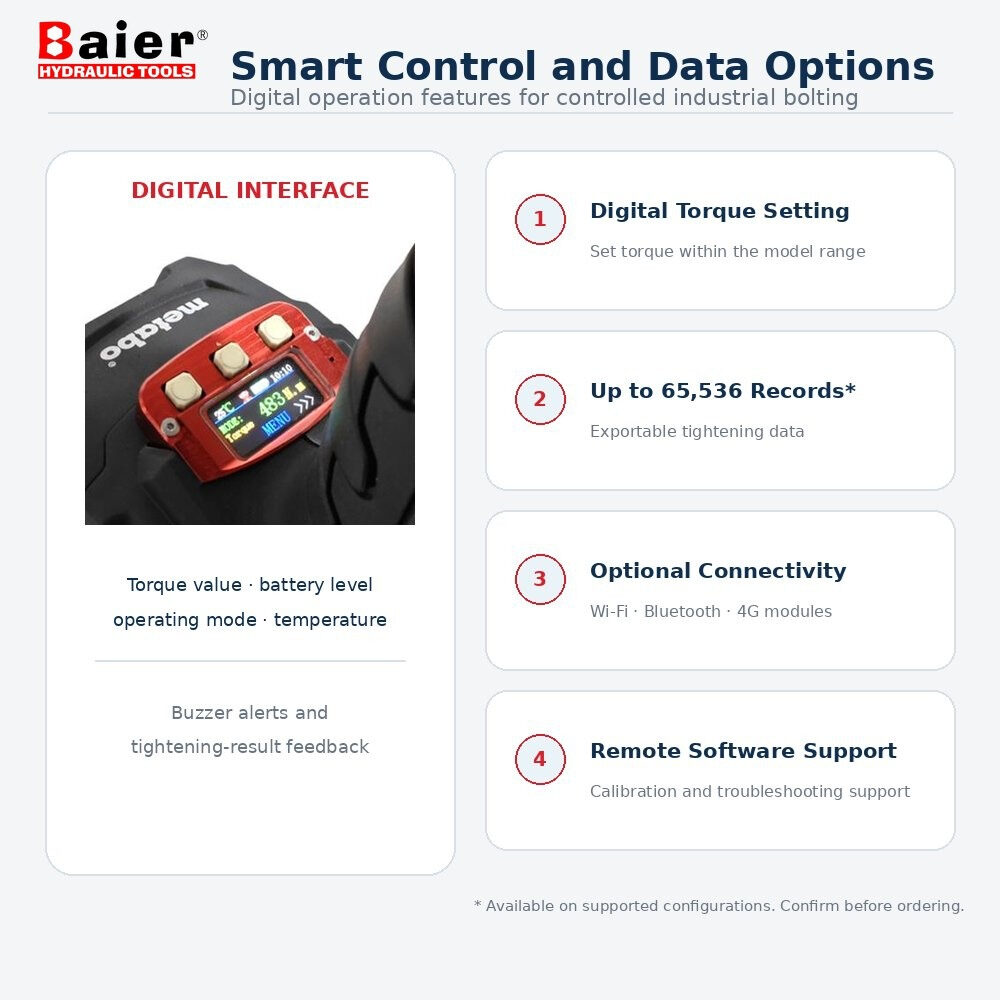

La interfaz digital muestra información operativa, incluido el valor de torsión, el nivel de la batería, el modo de funcionamiento y la temperatura. Las alertas sonoras y la información sobre los resultados del apriete ayudan al operador durante el ciclo de apriete.
Los módulos de almacenamiento de datos, exportación, soporte remoto de software y conectividad dependen de la configuración. Confirme las funciones requeridas antes de realizar el pedido.

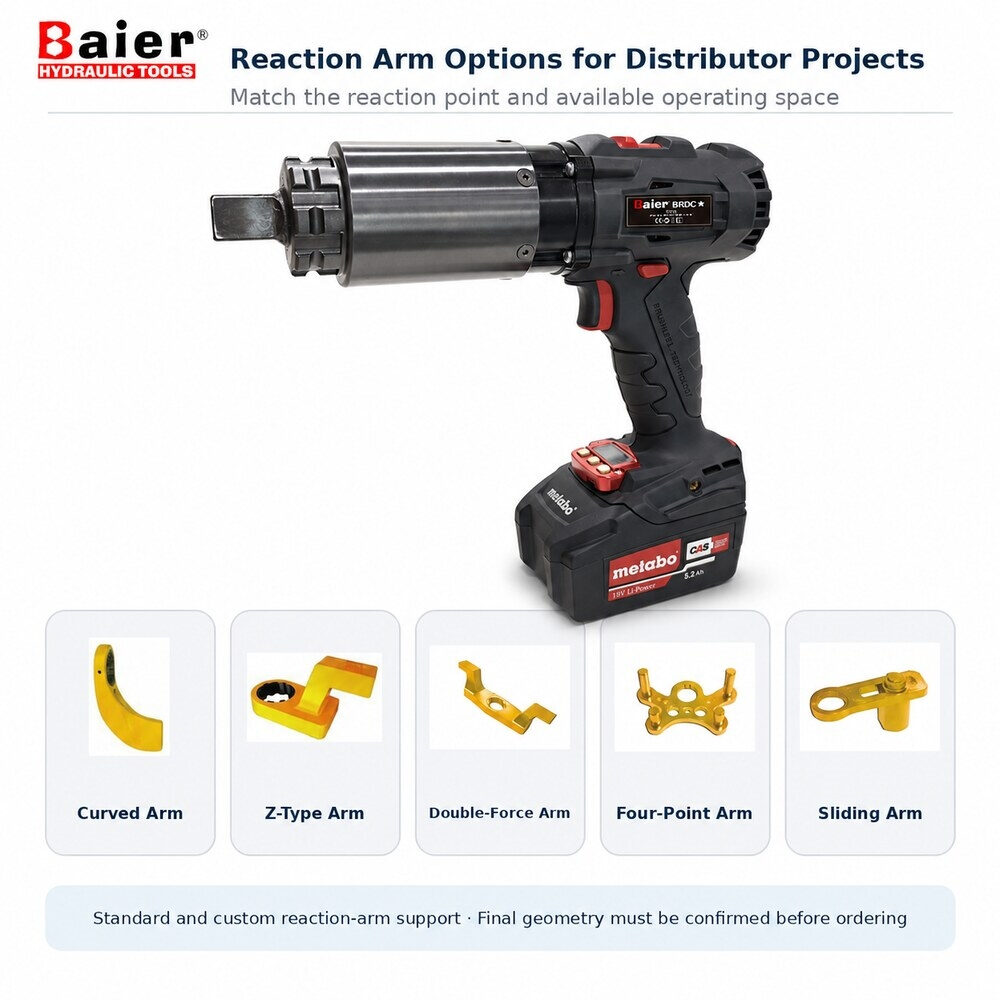

La geometría del brazo de reacción debe coincidir con el punto de apoyo real y el espacio operativo disponible. Baier puede evaluar opciones estándar curvadas, tipo Z, de doble fuerza, de cuatro puntos y de brazo deslizante, así como geometría personalizada para proyectos confirmados.
Proporcione fotografías o dibujos de las articulaciones, el tamaño del encaje, los espacios libres circundantes y el punto de reacción propuesto antes de finalizar el brazo.

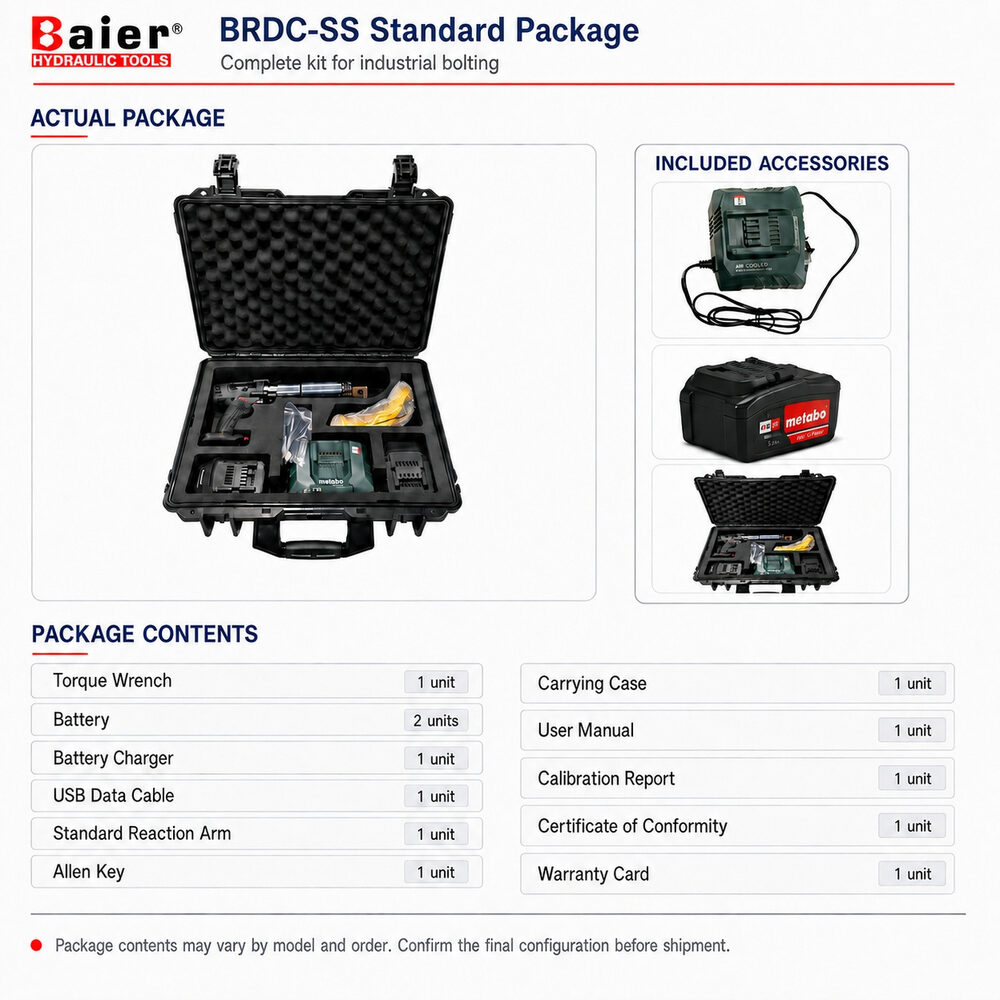

· Llave dinamométrica - 1 unidad
· Batería - 2 unidades
· Cargador de batería - 1 unidad
· Cable de datos USB - 1 unidad
· Brazo de reacción estándar - 1 unidad
· Llave Allen - 1 unidad
· Estuche de transporte - 1 unidad
· Manual de usuario - 1 unidad
· Informe de calibración - 1 unidad
· Certificado de conformidad - 1 unidad
· Tarjeta de garantía - 1 unidad
El contenido del paquete puede variar según el modelo, la configuración y el pedido. Confirme la lista de embalaje final antes del envío.
Los documentos de conformidad EMC, LVD y RoHS suministrados identifican directamente el BRDC-SS4000 junto con el BRDC-SS800 y el BRDC-SS2000. Una Verificación de Conformidad separada enumera el BRDC-SS4000 entre los tipos de productos evaluados según los estándares relacionados con la Directiva de Maquinaria.
Certificado de conformidad EMC | STL2025E1127322C-Y1 |
Certificado de conformidad LVD | STL2025S1127323C-Y1 |
Certificado de conformidad RoHS | STL2025R1127324C-Y1 |
Verificación relacionada con la Directiva de Máquinas | ICR/VC/H8U250205 |
Documentación de calibración | Para la herramienta suministrada confirmada |
Garantía | 12 meses; El alcance sigue el contrato confirmado. |
Redacción requerida Se debe confirmar la aplicabilidad del documento según la configuración suministrada y el mercado de destino. |
Para confirmar si BRDC-SS4000 coincide con la junta de la turbina eólica, solicite la siguiente información:
· Par de apriete requerido y procedimiento de apriete aprobado
· Tamaño de perno y casquillo
· Componente del aerogenerador o posición de empernado
· Punto de reacción disponible y espacio libre circundante
· Fotografías o dibujos de aplicación.
· Funciones de comunicación o registro de datos necesarias
Si el par normal del proyecto suele ser superior a aproximadamente 3200 Nm, Baier evaluará una solución de par inalámbrica, eléctrica o hidráulica de mayor capacidad.
Solicitar una cotización
¿BRDC-SS4000 es adecuado para todos los pernos de turbinas eólicas?
No. Está diseñado para uniones seleccionadas cuyo torque, tamaño de casquillo, punto de reacción y espacio de operación especificados coincidan con la herramienta. Los pernos de cimentación, las conexiones grandes de bridas de torre y las juntas que requieren tensión hidráulica deben seguir el procedimiento aprobado por el fabricante de la turbina.
¿Cuál es el rango de torsión del BRDC-SS4000?
El rango de par ajustable es de 600 a 4000 Nm. Para trabajos repetitivos de rutina, el par objetivo normalmente debe permanecer en aproximadamente 3200 Nm o menos.
¿Qué áreas de aerogeneradores se pueden evaluar para este modelo?
Las áreas de evaluación típicas incluyen equipos de góndola, cajas de engranajes y generadores, juntas seleccionadas de cubos y cojinetes, sujetadores seleccionados del sistema de orientación y tareas de mantenimiento elevadas.
¿Las funciones inalámbricas y de datos de apriete son estándar?
No en todas las configuraciones. Hasta 65,536 registros y módulos Wi-Fi, Bluetooth o 4G están disponibles en configuraciones compatibles y deben confirmarse antes de realizar el pedido.
¿Se puede personalizar el brazo de reacción?
Sí. Las opciones de brazo de reacción estándar y personalizado se pueden evaluar a partir del dibujo de la junta, el tamaño del casquillo, el espacio libre disponible y el punto de apoyo real.
¿Qué está incluido en el paquete estándar?
El paquete típico incluye la llave, dos baterías, cargador, cable de datos USB, brazo de reacción estándar, llave Allen, estuche de transporte, manual de usuario, informe de calibración, certificado de conformidad y tarjeta de garantía. La lista de embalaje final se confirma por pedido.
¿Qué documentos identifican BRDC-SS4000?
Los documentos de conformidad EMC, LVD y RoHS suministrados identifican BRDC-SS4000. Una Verificación de Conformidad separada también incluye el BRDC-SS4000 entre sus tipos de productos. Se debe confirmar la aplicabilidad para la configuración suministrada y el mercado de destino.
Baier ofrece una garantía de 12 meses. El alcance de la garantía final sigue el contrato confirmado y la configuración suministrada.
