Serie BROL
Baier
8467890000

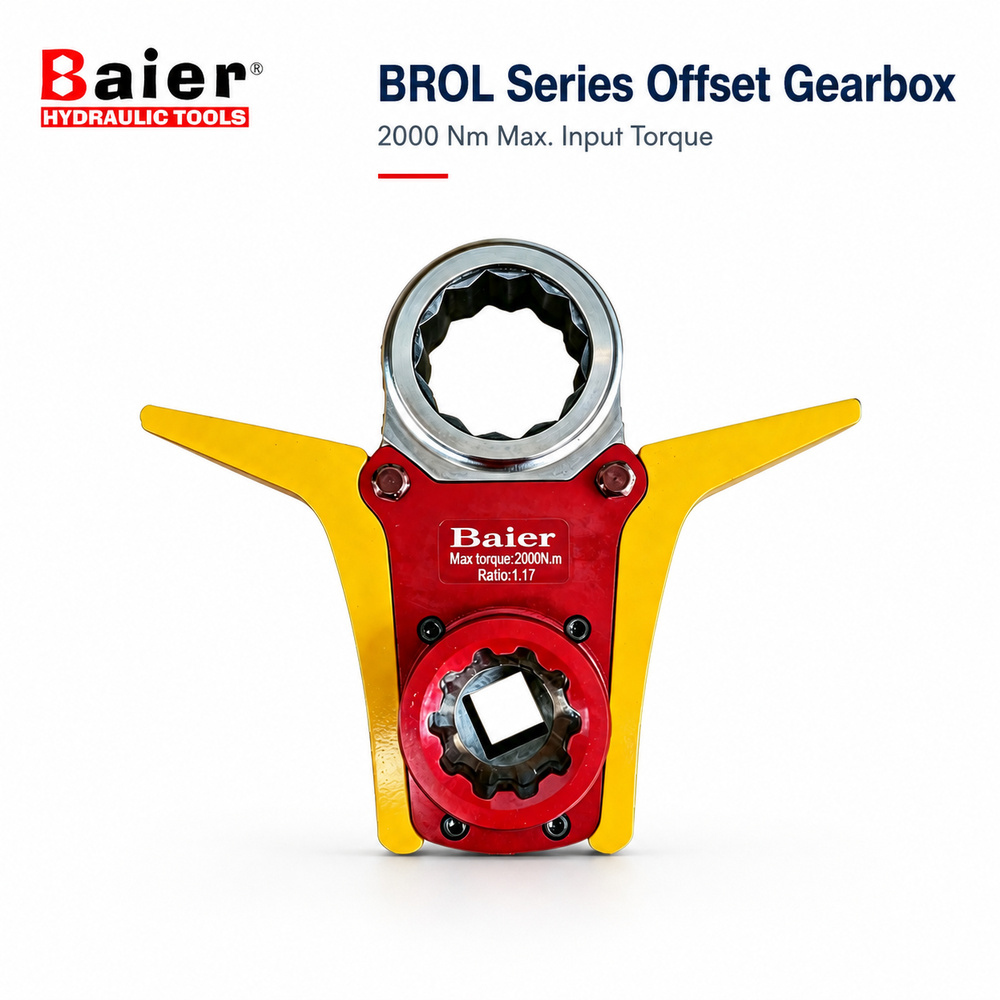

La caja de engranajes compensada serie BROL aleja la posición de trabajo del eje de la llave dinamométrica, lo que permite que el cabezal de trabajo alcance tuercas ubicadas cerca de paredes, marcos estructurales o pernos adyacentes.
Diseñado como un accesorio de engranaje desplazado para llaves dinamométricas eléctricas e inalámbricas compatibles, proporciona una solución práctica para el empernado industrial donde no es posible la alineación directa de las herramientas.
Par máximo de entrada: 2000 Nm
Relación de conversión: 1,17
Tamaños de cabezales de trabajo: 36–60 mm
Estructura: Desmontable e Intercambiable

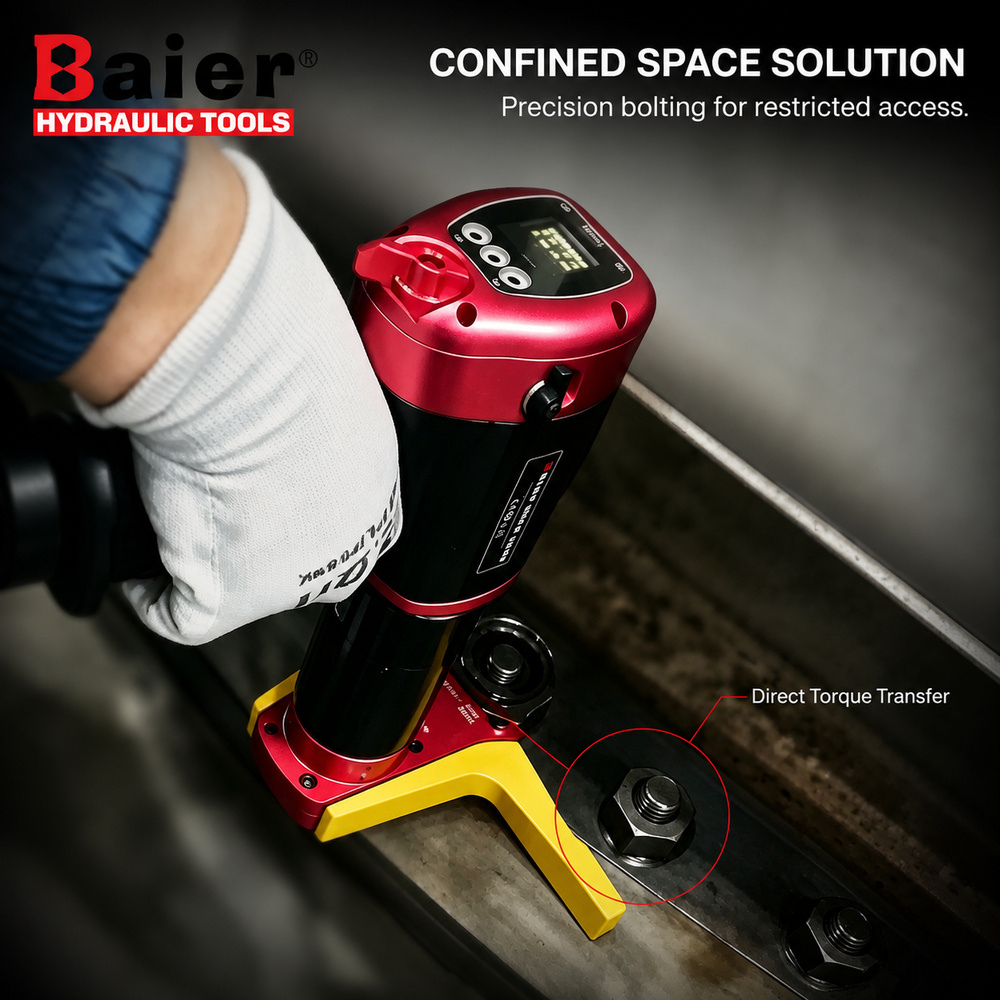

Cuando una llave dinamométrica convencional no puede alinearse directamente con la tuerca, la caja de engranajes compensada BROL transfiere el torque a un cabezal de trabajo compensado. Esto lo hace adecuado para grupos de pernos cerrados, bridas estrechas, marcos de maquinaria y sujetadores ubicados cerca de paredes u otras obstrucciones.
La estructura de reacción debe colocarse contra un punto de soporte estable antes de la operación.
Diseñado para empernado industrial de acceso restringido, el sistema BROL combina un par de entrada máximo permitido de 2000 Nm con una relación de conversión de par definida de 1,17. Su construcción desmontable permite montar diferentes cabezales de trabajo según el tamaño de tuerca requerido.

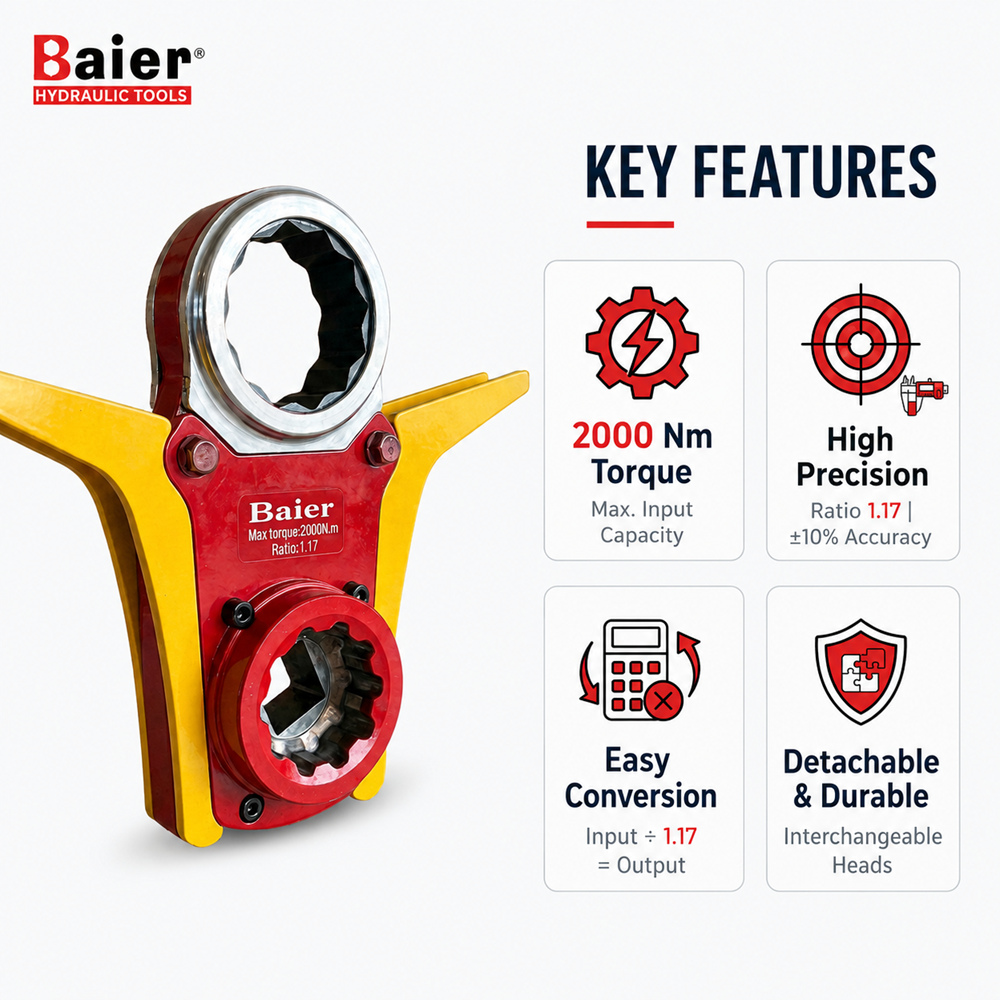

Características clave
Capacidad de entrada de 2000 Nm
Par de entrada máximo permitido para todas las configuraciones enumeradas.
1.17 Relación de conversión
Conversión de par definida para ajustes de entrada y salida.
Precisión de par especificada
Precisión de par indicada de ±10%.
Cabezales de trabajo desmontables
Cabezales intercambiables para diferentes tamaños de tuercas y condiciones de instalación.

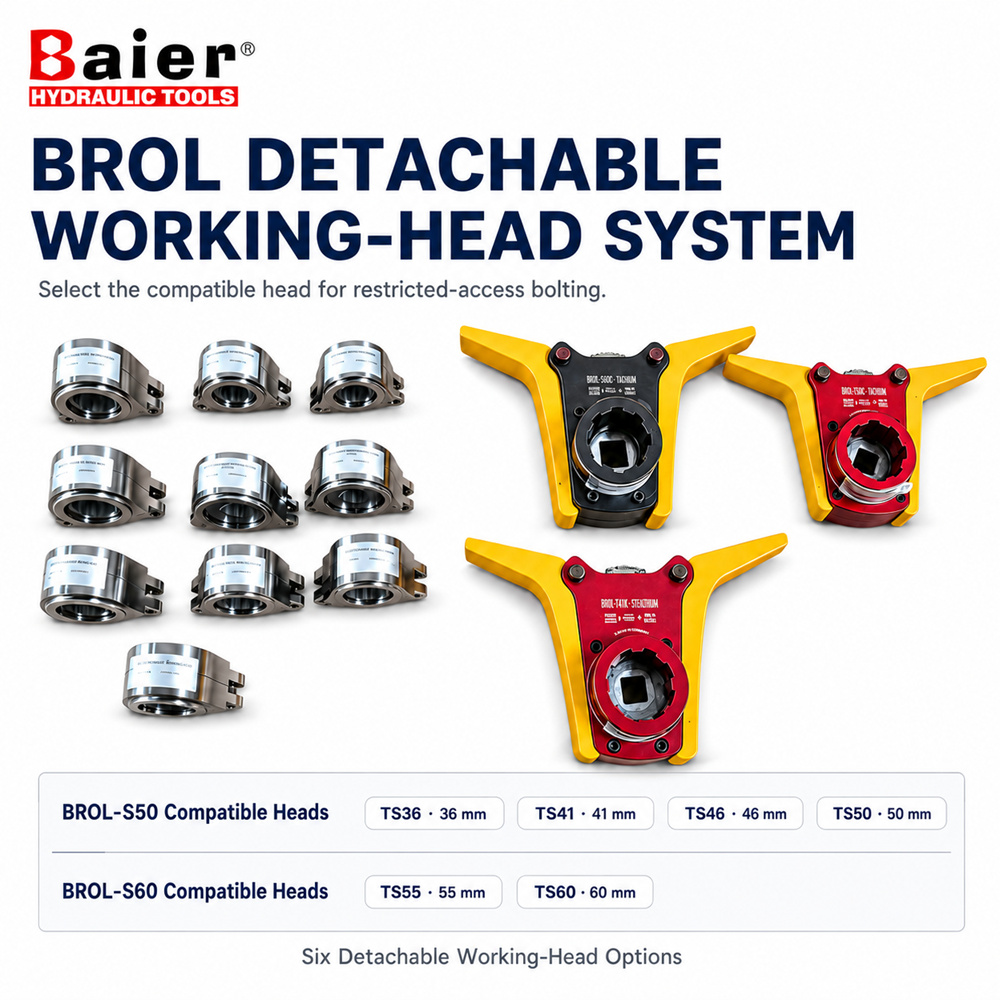

Seleccione el cabezal de trabajo de acuerdo con la dimensión entre caras de la tuerca. El cuerpo de la caja de cambios BROL-S50 acepta cuatro tamaños de cabezales de trabajo, mientras que el cuerpo BROL-S60 acepta dos cabezales de trabajo más grandes.
Cuerpo de la caja de cambios | Cabezal de trabajo compatible | Tamaño de tuerca AF |
|---|---|---|
BROL-S50 | TS36 | 36mm |
BROL-S50 | TS41 | 41 milímetros |
BROL-S50 | TS46 | 46mm |
BROL-S50 | TS50 | 50mm |
BROL-S60 | TS55 | 55mm |
BROL-S60 | TS60 | 60mm |
Guía de selección
Proporcione el tamaño de la tuerca AF, el par de salida requerido, el modelo de llave, el tamaño del cuadro de mando y el espacio disponible cuando solicite la selección del modelo.

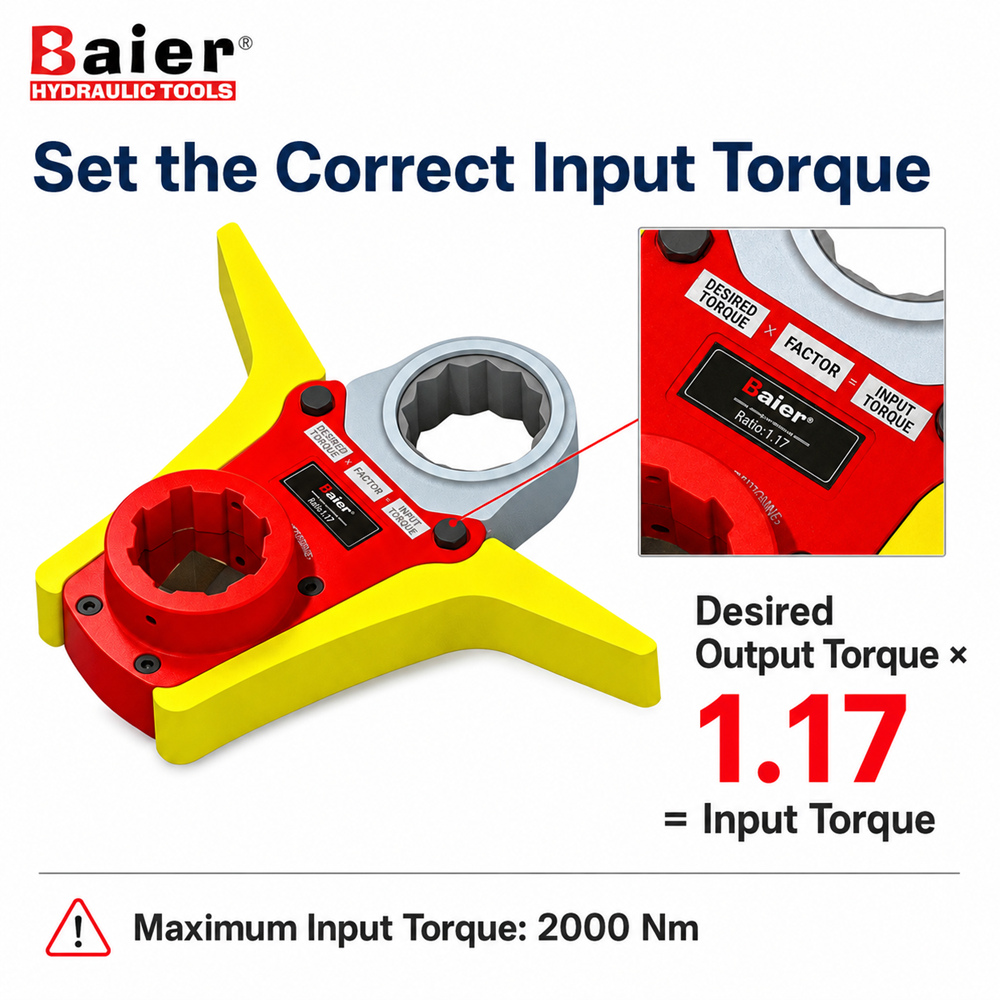

Debido a que el torque pasa a través de la caja de engranajes desplazada, el ajuste de entrada de la llave dinamométrica debe calcularse utilizando la relación de conversión de 1,17.
Fórmula:
Par de entrada = Par de salida deseado × 1,17
Par de salida = Par de entrada ÷ 1,17
Por ejemplo:
Para un par de salida deseado de 1000 Nm:
1000 Nm × 1,17 = 1170 Nm Par de entrada
Ajuste la llave dinamométrica compatible a 1170 Nm para obtener el par de salida requerido de 1000 Nm en las condiciones de conversión especificadas.
Nota de seguridad
Nunca supere el par de entrada máximo permitido de 2000 Nm.

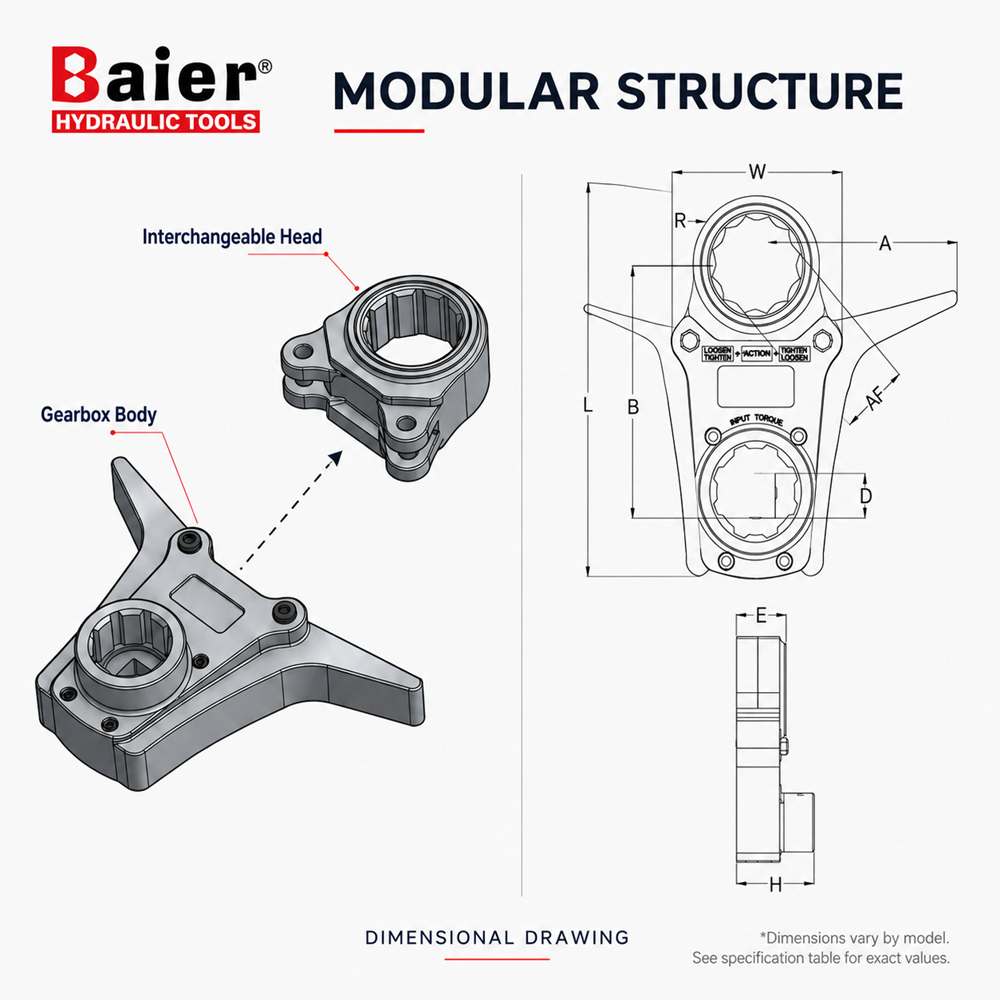

La caja de cambios compensada BROL consta de un cuerpo de caja de cambios y un cabezal de trabajo desmontable. Esta construcción modular permite seleccionar y reemplazar el cabezal de trabajo apropiado según el tamaño de la tuerca y el espacio de instalación disponible.
Las dimensiones generales varían según el cuerpo de la caja de cambios y la configuración del cabezal de trabajo. Confirme las dimensiones W, R, A, L, B, AF, D, E y H antes de realizar el pedido.
Especificación
Parámetro | Especificación |
|---|---|
Tipo de producto | Caja de engranajes compensada / Accesorio de engranaje compensado |
Serie | BROL |
Modelos de cuerpo de caja de cambios | BROL-S50, BROL-S60 |
Par de entrada máximo | 2000 Nm |
Relación de conversión de par | 1.17 |
Precisión del par declarado | ±10% |
Tamaños de cabezales de trabajo | 36, 41, 46, 50, 55 y 60 mm |
Estructura del cabezal de trabajo | Desmontable e intercambiable |
Material principal | Acero de aleación de alta resistencia |
Protección de superficies | Tratamiento protector resistente a la corrosión |
Solicitud | Empernado industrial de acceso restringido |
Herramienta compatible | Llave dinamométrica eléctrica o inalámbrica compatible |
Apriete y eliminación | Apoyado |
Configuración final | Confirmar antes de realizar el pedido |
¿Necesita ayuda para seleccionar la configuración BROL correcta?
Envíenos el tamaño de su tuerca AF, el par de salida requerido, el modelo de llave dinamométrica, el tamaño del cuadro y el espacio libre de instalación disponible. Baier recomendará el cuerpo de la caja de cambios y la configuración del cabezal de trabajo adecuados.
Soporte de fábrica para compradores industriales globales
Baier apoya a los compradores globales con la selección de modelos, la combinación de sistemas, el suministro de repuestos, el servicio posventa y la cooperación con OEM o distribuidores.
Soporte de selección de modelo
Garantía de 12 meses
Repuestos disponibles
Cooperación OEM y distribuidores
No. El BROL es un accesorio de caja de cambios desplazada que se utiliza con una llave dinamométrica eléctrica o inalámbrica compatible.
¿Cómo selecciono el cabezal de trabajo correcto?
Seleccione el cabezal de trabajo de acuerdo con el tamaño de la tuerca entre caras y confirme que haya suficiente espacio libre para la instalación.
¿Cómo se calcula el par de entrada?
Multiplique el par de salida deseado por 1,17. Nunca supere el par de entrada máximo permitido de 2000 Nm.
¿Puede un cuerpo de caja de cambios utilizar diferentes cabezales de trabajo?
Sí. BROL-S50 admite cabezales de 36, 41, 46 y 50 mm. BROL-S60 admite cabezales de 55 y 60 mm.
